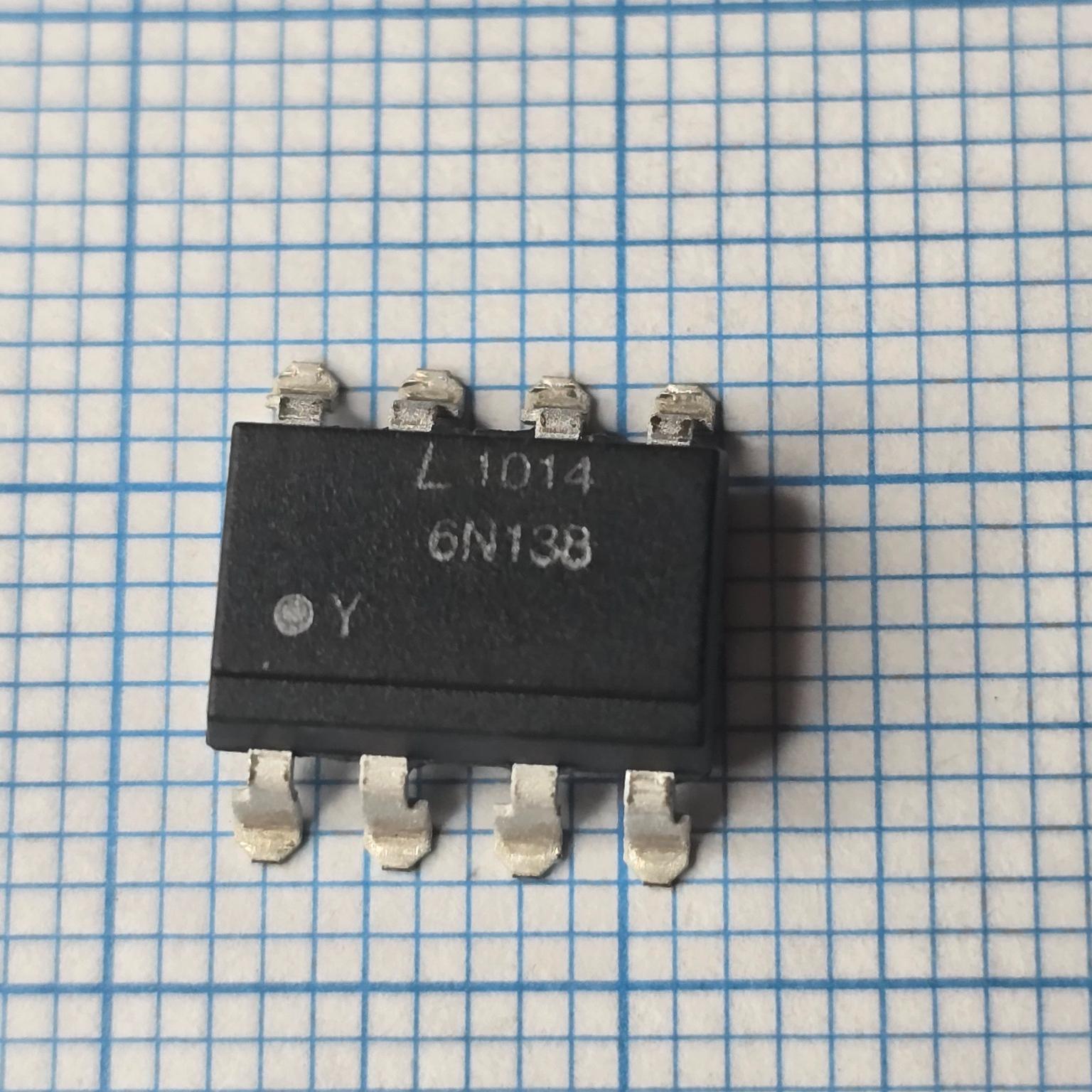

6N138 SMD SOP-8

آیسی 6N138

اپتوکوپلر High Gain / Low Input Current با خروجی فوتوترانزیستوری دارلینگتون است که برای انتقال سیگنالهای منطقی با جریان LED پایین استفاده میشود. 6N138 دارای CTR حداقل 300 درصد در IF=1.6mA بوده و خروجی آن Open Collector و مناسب مدارهای TTL است. (Toshiba Semiconductor Storage)

مشخصات فنی:

نوع: High-Gain Optocoupler

تعداد کانال: 1

خروجی: Open Collector / Photodarlington

CTR حداقل: 300 درصد در IF=1.6mA

CTR معمولی: حدود 600 درصد

جریان خروجی: حداکثر 60mA

ولتاژ تغذیه منطقی: 5V

سرعت انتقال داده: حدود 0.3Mbps

زمان تأخیر: حداکثر حدود 25µs در HL و 60µs در LH

ولتاژ ایزولاسیون: حداقل 2500Vrms

پکیج: DIP-8 و SOIC-8

محدوده دمای کاری استاندارد: 0 تا 70°C

کاربرد: PLC، مدارهای TTL، رابطهای ارتباطی، RS-232، Line Receiver و ایزولاسیون سیگنالهای دیجیتال (Toshiba Semiconductor Storage)

خلاصه پایهها:

پایه 1: NC

پایه 2: Anode آند LED

پایه 3: Cathode کاتد LED

پایه 4: NC

پایه 5: GND زمین خروجی

پایه 6: VO خروجی

پایه 7: VB Base ترانزیستور خروجی

پایه 8: VCC ()

کاربرد و عملکرد در مدار:

ایزولاسیون گالوانیکی بین مدار کنترل و مدار قدرت

انتقال سیگنالهای TTL با جریان ورودی کم

مناسب ورودی/خروجی PLC و مدارهای صنعتی

استفاده بهعنوان Line Receiver

پایه 7 امکان دسترسی به Base و تنظیم بهره/سرعت پاسخ را فراهم میکند.

با اتصال مناسب VCC و VO میتوان عملکرد فوتودارلینگتون متداول ایجاد کرد. ()

تشخیص خرابی:

پایههای 2 و 3 را در حالت Diode مولتیمتر تست کنید؛ افت ولتاژ LED معمولاً حدود 1.65V است.

ولتاژ تغذیه را بین 8 و 5 بررسی کنید؛ معمولاً حدود 5V.

پایه 6 باید با Pull-up در پاسخ به روشن و خاموش شدن LED تغییر وضعیت دهد.

برای تست عملی، LED ورودی را با جریان حدود 1 تا 2mA تحریک کرده و تغییر ولتاژ پایه 6 را با مولتیمتر یا اسیلوسکوپ بررسی کنید.

خرابی LED، قطع شدن خروجی، نشتی زیاد یا عدم تغییر پایه 6 از علائم خرابی آیسی است. ()

تفاوت مهم با 6N139:
6N138 حداقل CTR برابر 300 درصد در IF=1.6mA دارد، در حالیکه 6N139 برای جریان LED بسیار پایینتر طراحی شده و حداقل 400 درصد در IF=0.5mA دارد؛ بنابراین 6N139 برای ورودیهایی که جریان تحریک بسیار محدودی دارند مناسبتر است. (Toshiba Semiconductor Storage)
