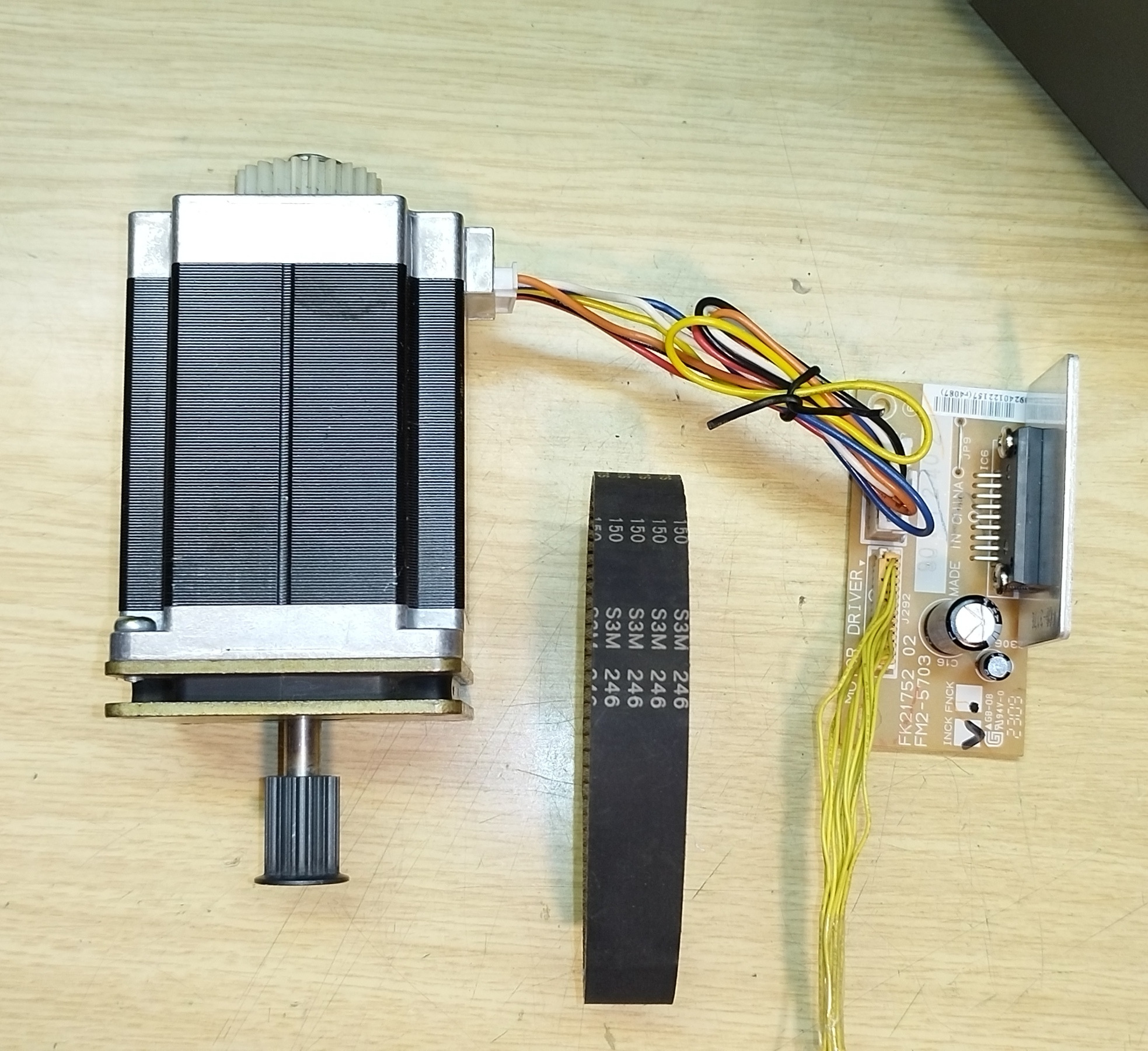

استپ موتور نما 23  به همراه درایور و تسمه فابریک

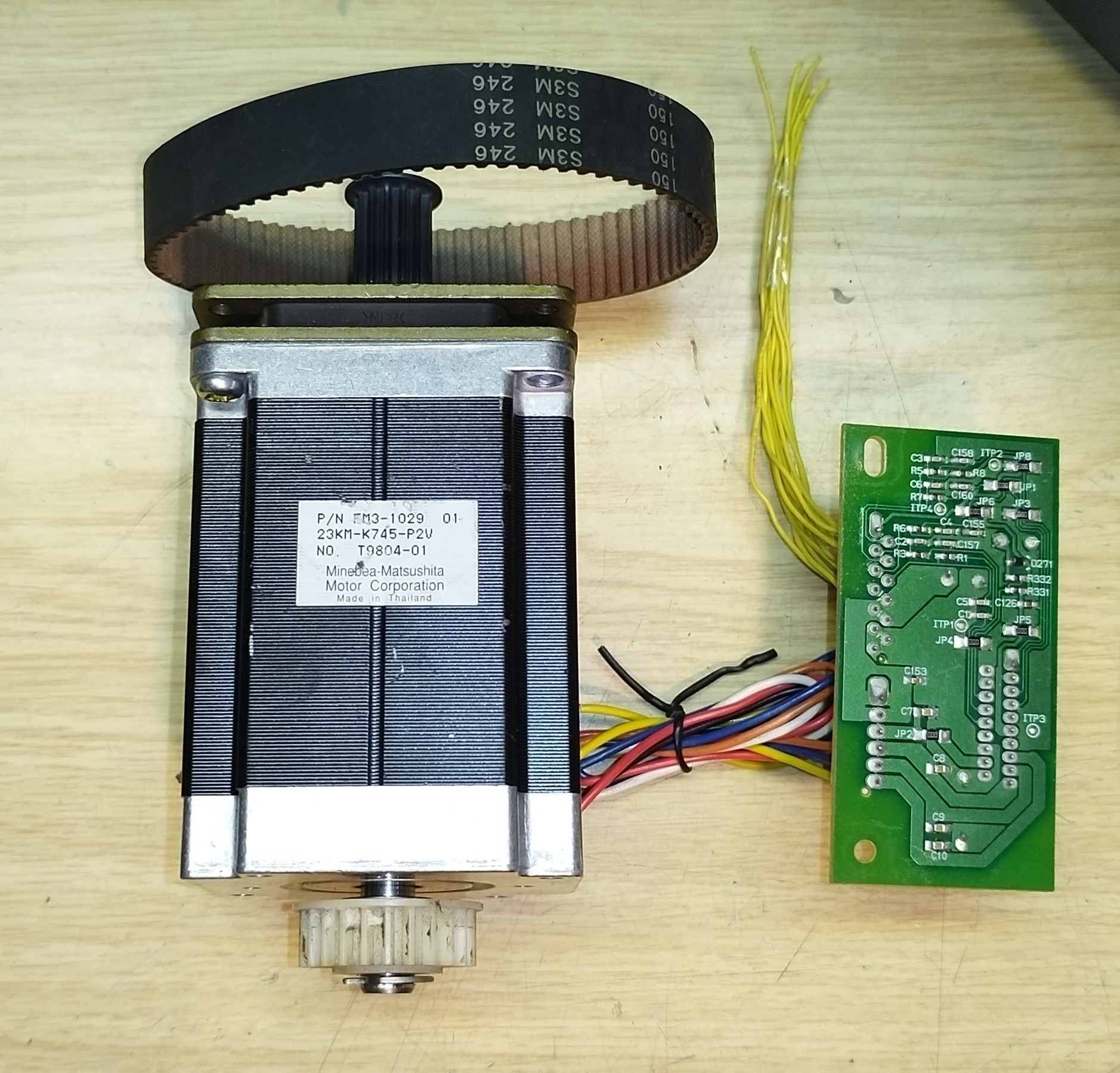

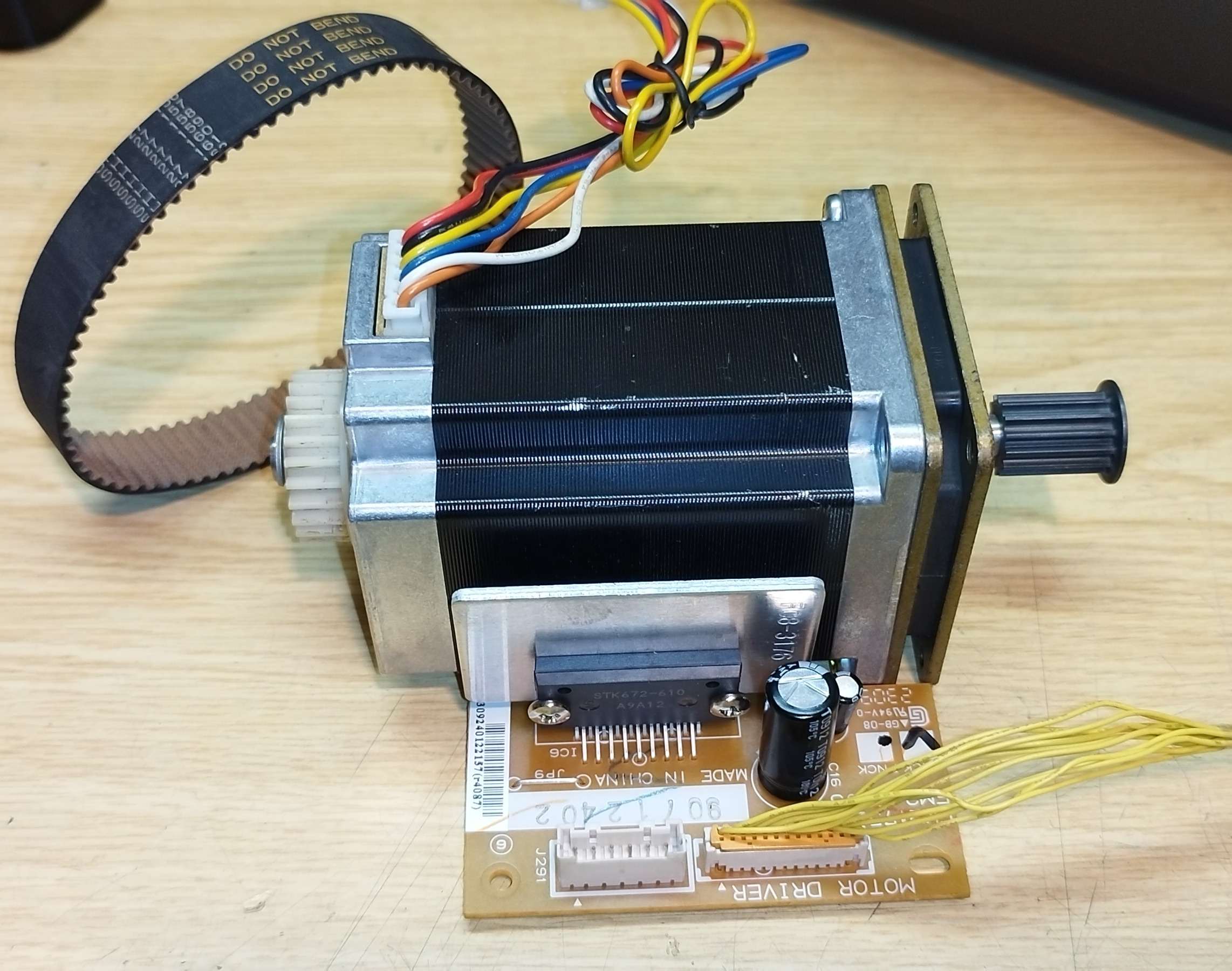

استپ موتور مدل 23KM-K745-P2V  به همراه درایور و تسمه فابریک

---

مشخصات کلی استپ موتور

موتور استپر هیبریدی Minebea-Matsushita / NMB / MinebeaMitsumi مدل 23KM-K745-P2V از سری 23KM-K است.

این مدل دقیق در کاتالوگهای عمومی استاندارد یافت نشد. مشخصات کلی سری و نزدیکترین مدلهای استاندارد (گروه K7** با طول بدنه حدود 76 میلیمتر) به شرح زیر است:

مشخصات عمومی سری 23KM-K

• اندازه فریم: 56٫4 میلیمتر (NEMA 23)
• زاویه گام (Step Angle): 1٫8 درجه (200 گام در هر دور)
• دقت گام: معمولاً ±5 درصد
• طول بدنه : حدود 76 میلیمتر (2٫99 اینچ)
• قطر شفت استاندارد: 6٫35 میلیمتر

---

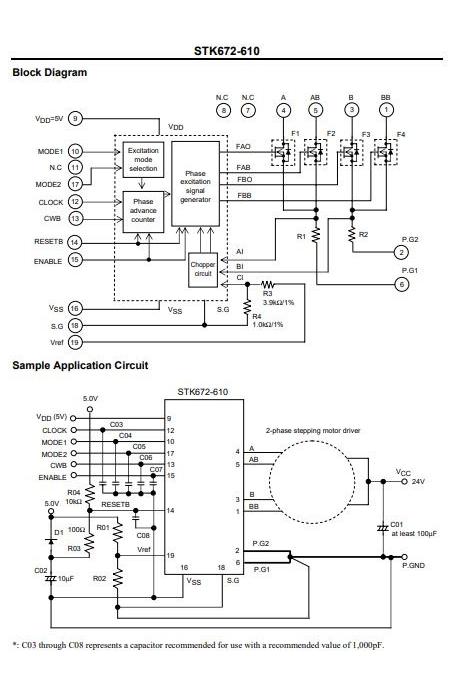

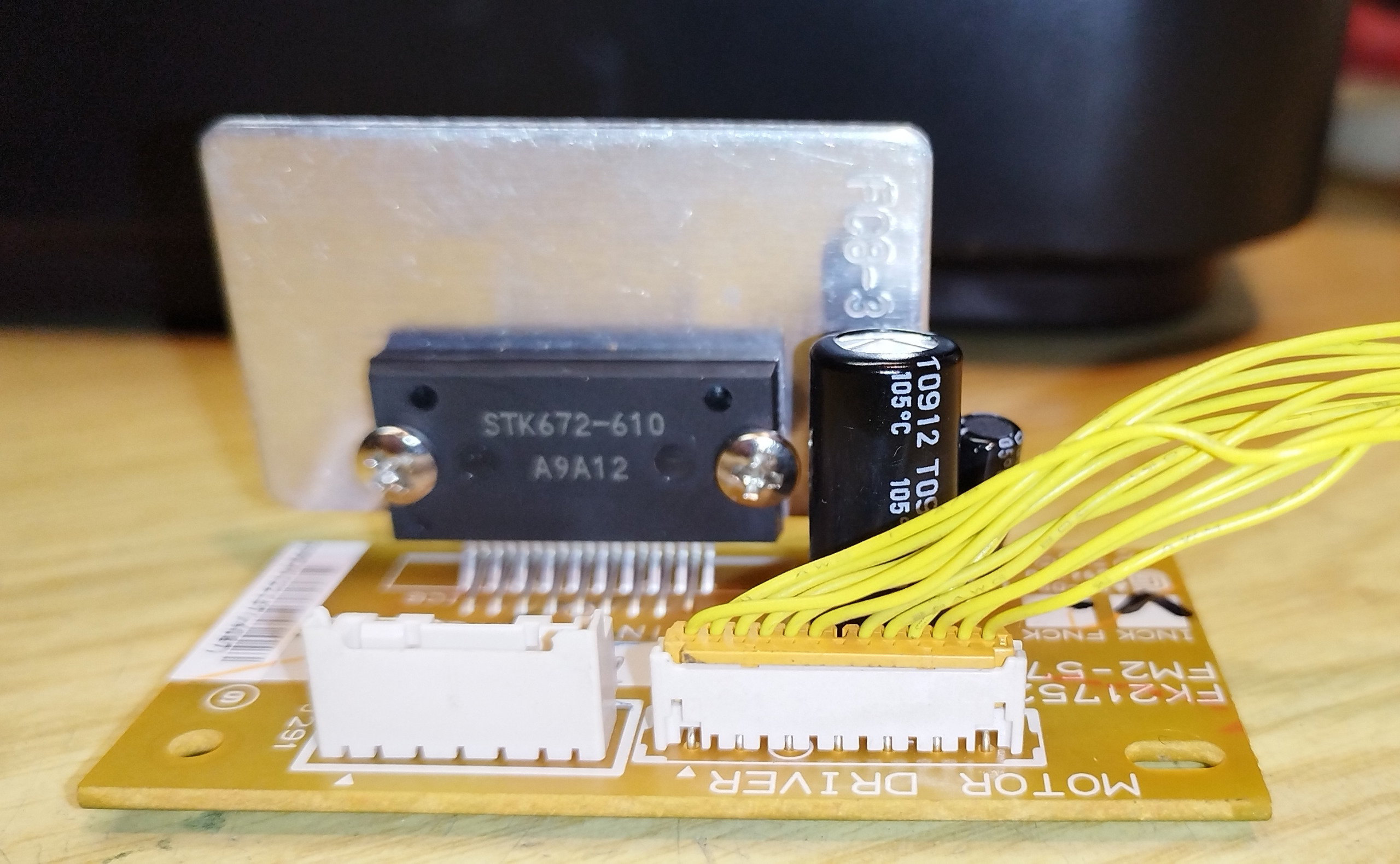

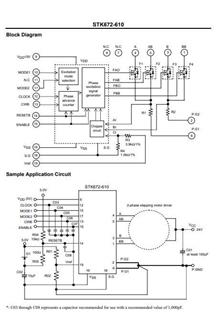

مشخصات کلی درایور

شخصات کلی

• نوع: درایور موتور استپر 2 فاز یونیپولار (Unipolar) با کنترل جریان ثابت (Constant Current Chopper/PWM).
• کاربردها: دستگاههای اداری مثل پرینتر، کپی و مشابه.
• ویژگیهای اصلی:
  • کنترل سرعت موتور با فرکانس سیگنال کلاک خارجی.
  • انتخاب حالت تحریک: 2 فاز یا 1-2 فاز از طریق پین MODE1.
  • تنظیم لبه تحریک (rising یا rising/falling) با پین MODE2.
  • تغییر جهت چرخش با پین CWB.
  • پشتیبانی از ورودی Schmitt با سطح High از 2٫5 ولت.
  • مقاومت تشخیص جریان داخلی 0٫089 Ω (±2 درصد ) جریان موتور با دو مقاومت خارجی تنظیم میشود.
  • پین ENABLE برای قطع و وصل خروجی موتور بدون از دست دادن تایمینگ تحریک.

محدوده عملیاتی مجاز (در Ta=25°C)

• ولتاژ تغذیه موتور (VCC): 10 تا 42 V
• ولتاژ منطقی (VDD): 5 V ±5 درصد
• ولتاژ ورودی High (VIH): 2٫5 تا VDD (پینهای 10، 12، 13، 14، 15، 17)
• ولتاژ ورودی Low (VIL): 0 تا 0٫6 V
• جریان خروجی پیوسته:
  • IOH1: 3٫0 A (در Tc=105°C، duty=100 درصد )
  • IOH2: 3٫3 A (در Tc=80°C)
• فرکانس CLOCK (fCL): 0 تا 50 kHz (حداقل عرض پالس 10 μs)
• ولتاژ تحمل فاز (VDSS): حداقل 100 V
• محدوده Vref توصیهشده: 0٫14 تا 1٫31 V (در Tc=105°C)

مشخصات الکتریکی (در Tc=25°C، VCC=24V، VDD=5٫0V)

• جریان مصرفی VDD (ICCO): 5٫0 تا 9 mA (typ حدود 59)
• جریان متوسط خروجی (Ioave): حدود 0٫6290٫768 A (شرایط تست خاص)
• ولتاژ فوروارد دیود FET (Vdf): 1٫01٫6 V (در If=1A)
• ولتاژ اشباع خروجی (Vsat): 0٫260٫38 V
• جریان نشتی ورودی: ±10 μA
• جریان بایاس Vref: حدود 204216 μA
• فرکانس PWM (fc): 3556 kHz (typ 45 kHz)
