Analog Switch NX3L2467GU

آی سی سوییچ آنالوگ NX3L2467GU

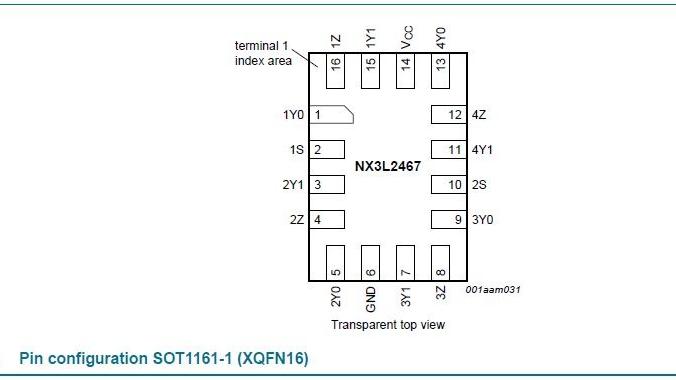

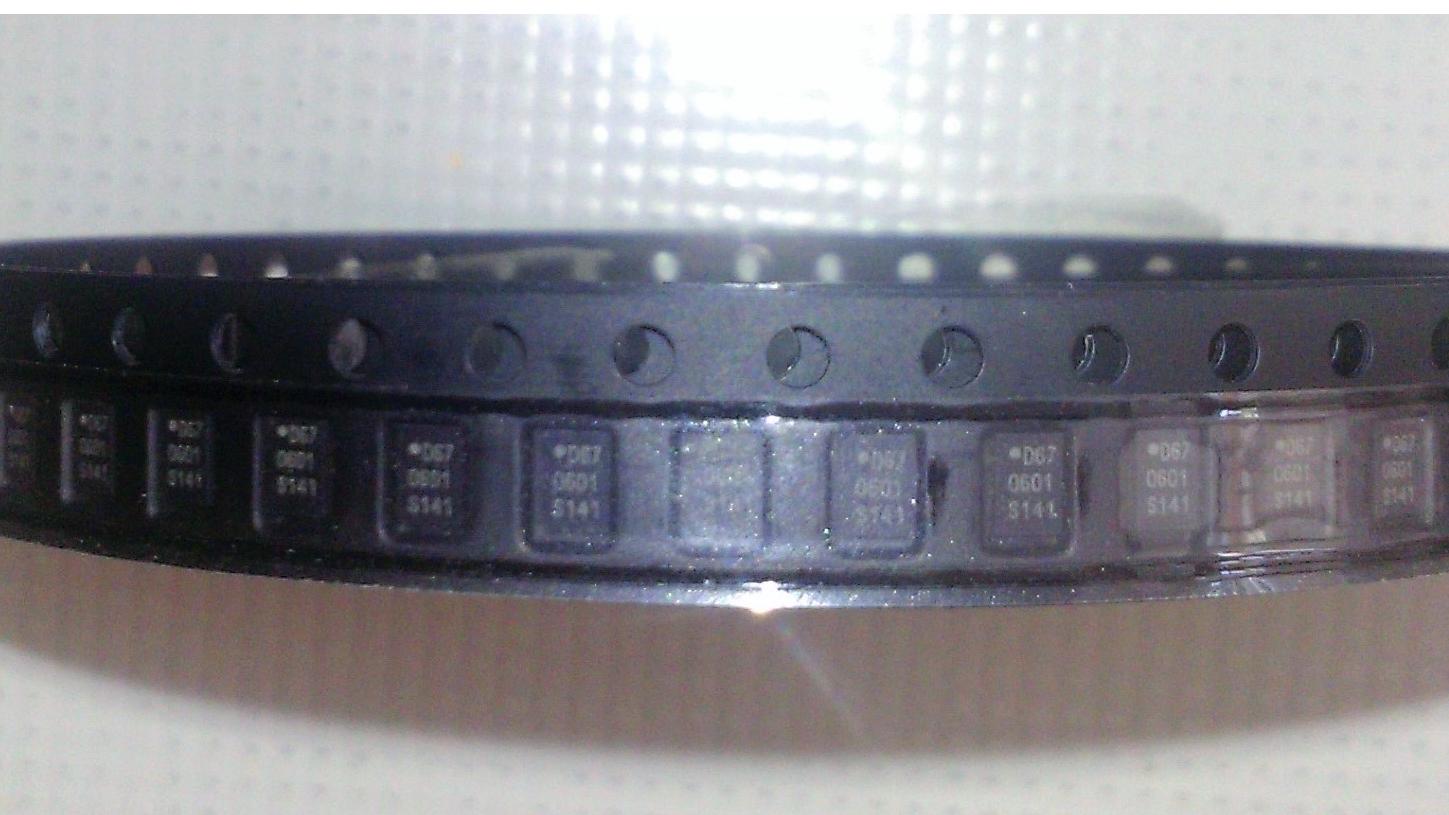

تعداد 100 عدد با مارکینگ D67 موجود است.
قیمت برای یک عدد است.
در زیر ترجمه قسمتی از دیتاشیت را ملاحظه بفرمایید.

---

NX3L2467 یک سوئیچ آنالوگ دوگانه، کمامپدانس، دو قطبی-دو راهه (DPDT) است که برای استفاده به عنوان مالتیپلکسر/دمولتیپلکسر آنالوگ یا دیجیتال مناسب میباشد. این قطعه از چهار سوئیچ تشکیل شده است که هر کدام دارای دو ورودی/خروجی مستقل (nY0 و nY1) و یک ورودی/خروجی مشترک (nZ) هستند.

دو ورودی دیجیتال (1S و 2S) برای انتخاب موقعیت سوئیچها به کار میروند:

ورودی 1S برای انتخاب ورودی/خروجیهای مستقلی که به 1Z و 2Z متصل میشوند، استفاده میشود.

ورودی 2S برای انتخاب ورودی/خروجیهای مستقلی که به 3Z و 4Z متصل میشوند، استفاده میشود.

عملکرد اشمیتتریگر در ورودیهای دیجیتال باعث میشود که مدار نسبت به زمانهای افزایش و کاهش آهستهٔ سیگنال ورودی، مقاوم باشد.

همچنین، ورودیهای دیجیتال با آستانهٔ ولتاژ پایین به این چیپ اجازه میدهند که در کاربردهای با ولتاژ 3٫3 ولت، توسط منطق 1٫8 ولتی هدایت شود، بدون اینکه افزایش چشمگیری در جریان تغذیه (ICC) ایجاد شود. این ویژگی امکان سوئیچزدن سیگنالهای تا 4٫3 ولت را با یک کنترلکنندهٔ دیجیتال 1٫8 ولتی فراهم میکند و نیاز به اصلاح سطح منطق (Level Shifting) را برطرف میسازد.

سوئیچ NX3L2467 به سیگنالهایی با دامنهٔ ولتاژ تا حداکثر VCC اجازه میدهد که از پایهٔ nZ به nY0 یا nY1، یا برعکس از nY0 یا nY1 به nZ منتقل شوند.

مقاومت اتصال (ON Resistance) بسیار پایین آن (0٫5 اهم) و یکنواختی (Flatness) مقاومت (0٫13 اهم) باعث میشود که تضعیف و اعوجاج سیگنالهای عبوری به حداقل برسد.
