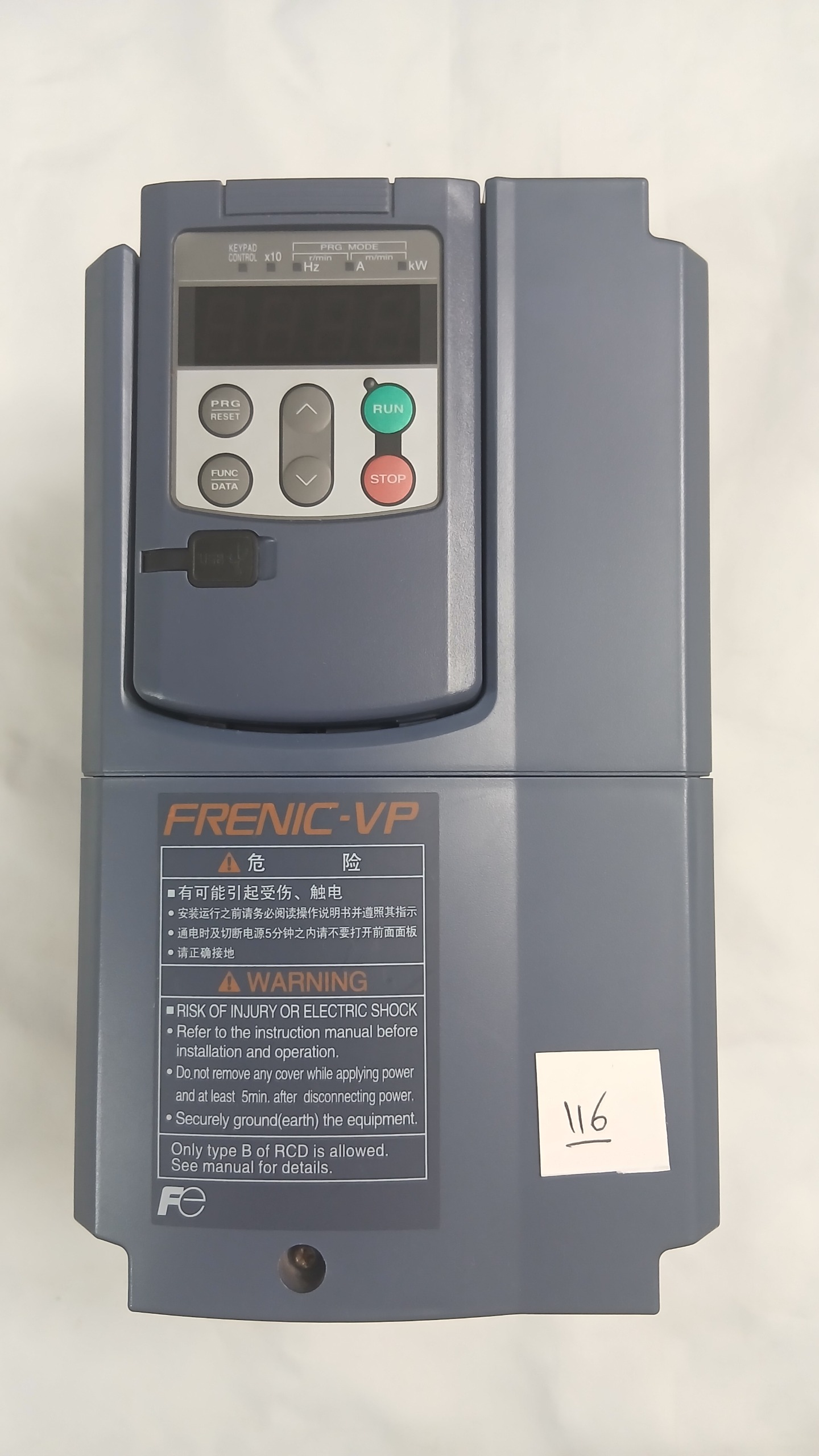

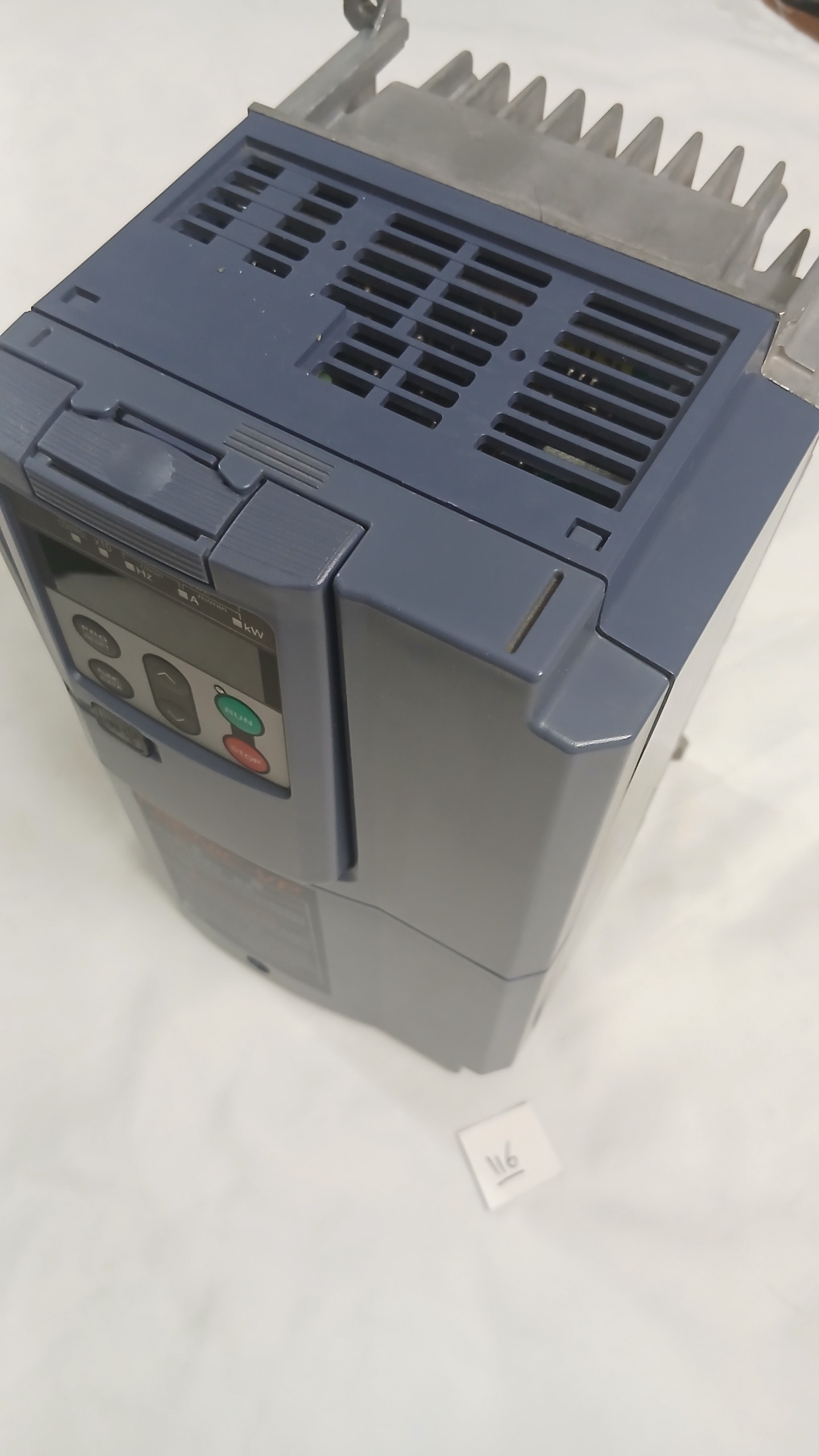

اینورتر فوجی FRN5.5F1S-4C (سری FRENIC-VP)

گزارش فنی دقیق اینورتر فوجی FRN5.5F1S-4C (سری FRENIC-VP)

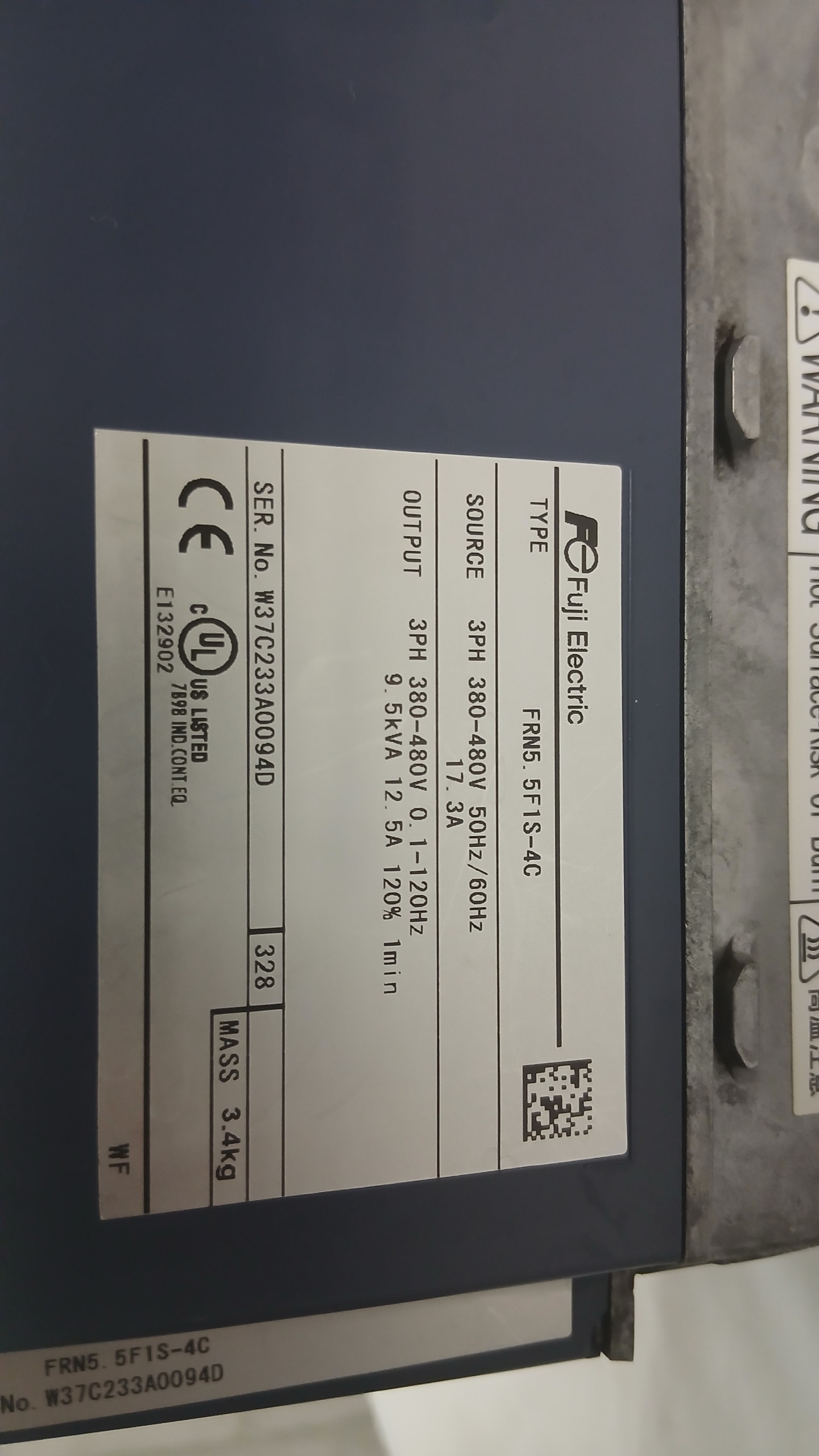

مشخصات کلی:
برند: Fuji Electric
سری: FRENIC-VP (مخصوص فن و پمپ)
مدل دقیق: FRN5.5F1S-4C
توان قابل اتصال موتور: 5.5 کیلووات (سهفاز 400 ولت)
نوع بار پیشنهادی: فن، پمپ، کمپرسور (بارهای گریز از مرکز)
کشور سازنده: ژاپن

مشخصات الکتریکی ورودی:
ولتاژ ورودی: 3-phase 380 تا 480 ولت AC
محدوده مجاز ولتاژ: 15 درصد تا درصد (حدود 323 تا 528 ولت)
فرکانس ورودی: 50/60 هرتز (±5 درصد )
جریان ورودی نامی: حدود 14.0 آمپر (در 400 ولت)
ظرفیت اتصال کوتاه: 22 کیلوآمپر

مشخصات الکتریکی خروجی:
ولتاژ خروجی: 3-phase 380 تا 480 ولت AC (متناسب با ورودی)
جریان خروجی نامی: حدود 13.0 آمپر
فرکانس خروجی: 0.1 تا 120 هرتز (قابل تنظیم)
رزولوشن فرکانس: 0.01 هرتز
دقت فرکانس: ±0.2 درصد (نسبت به حداکثر خروجی)
ظرفیت اضافهبار: 120 درصد جریان نامی برای 60 ثانیه (مناسب فن و پمپ)

روش کنترل و ویژگیها:
روش کنترل: V/f (ولتاژ-فرکانس) با قابلیت جبران لغزش
کنترل PID داخلی برای فشار، دما، دبی و...
قابلیت صرفهجویی انرژی خودکار برای بارهای گریز از مرکز
کاهش هارمونیک با DC reactor داخلی یا خارجی (بسته به سفارش)
ترمز DC تزریقی برای توقف سریع
ورودیهای دیجیتال: 5 عدد قابل برنامهریزی
ورودیهای آنالوگ: 2 عدد (0-10V / 4-20mA)
خروجیهای رله: 2 عدد
پورت ارتباطی: RS-485 (پروتکل Modbus RTU)

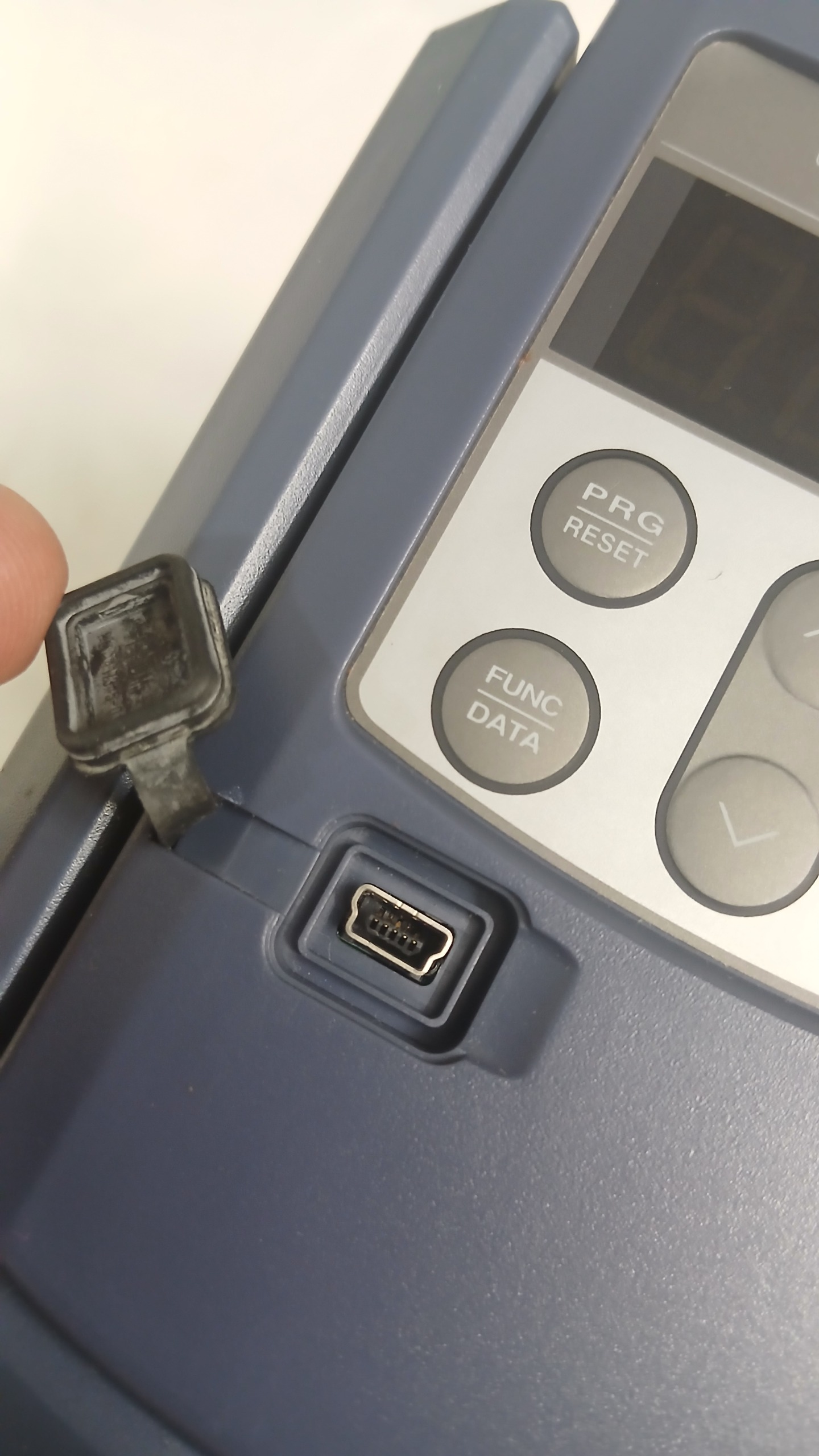

صفحهکلید/نمایشگر: LCD یا LED استاندارد (قابل جدا شدن)

شرایط محیطی:
دمای محیط کاری: 10 تا درجه سانتیگراد (کاهش توان بالای 40 درجه)
رطوبت نسبی: حداکثر 95 درصد بدون تقطیر
ارتفاع مجاز: تا 1000 متر (با کاهش توان در ارتفاعات بالاتر)
درجه حفاظت: IP20 (نوع باز)؛ با کاور اختیاری IP40

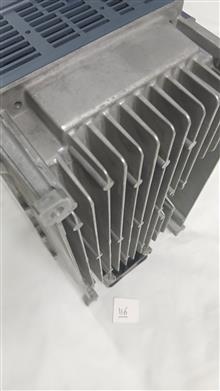

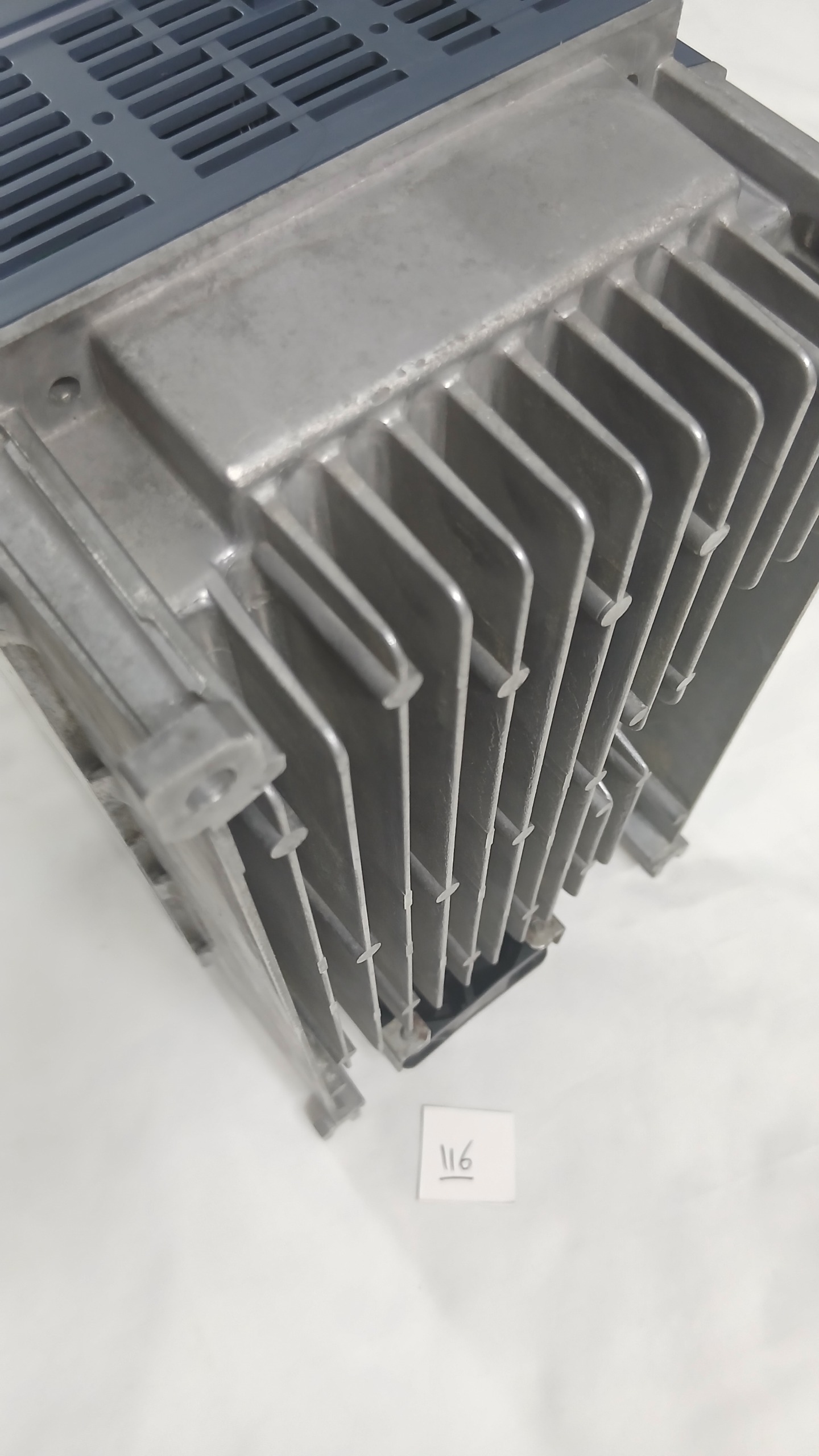

روش خنککاری: فن خنککننده داخلی

ابعاد و وزن تقریبی:
عرض: حدود 150 میلیمتر
ارتفاع: حدود 260 میلیمتر
عمق: حدود 170 میلیمتر
وزن: حدود 4.5 کیلوگرم

استانداردها و تأییدیهها:
CE (اروپا)
UL / cUL (آمریکا/کانادا)
RoHS (محدودیت مواد خطرناک)
مطابق IEC 61800-2 و IEC 61800-3

کاربردهای پیشنهادی:
پمپهای سانتریفیوژ و شناور
فنهای صنعتی و تهویه
برجهای خنککننده
کمپرسورهای گریز از مرکز
سیستمهای آبرسانی و آتشنشانی

نکته: مقادیر فوق بر اساس اطلاعات عمومی دیتاشیت سری FRENIC-VP برای مدل 5.5kW ارائه شده است.
