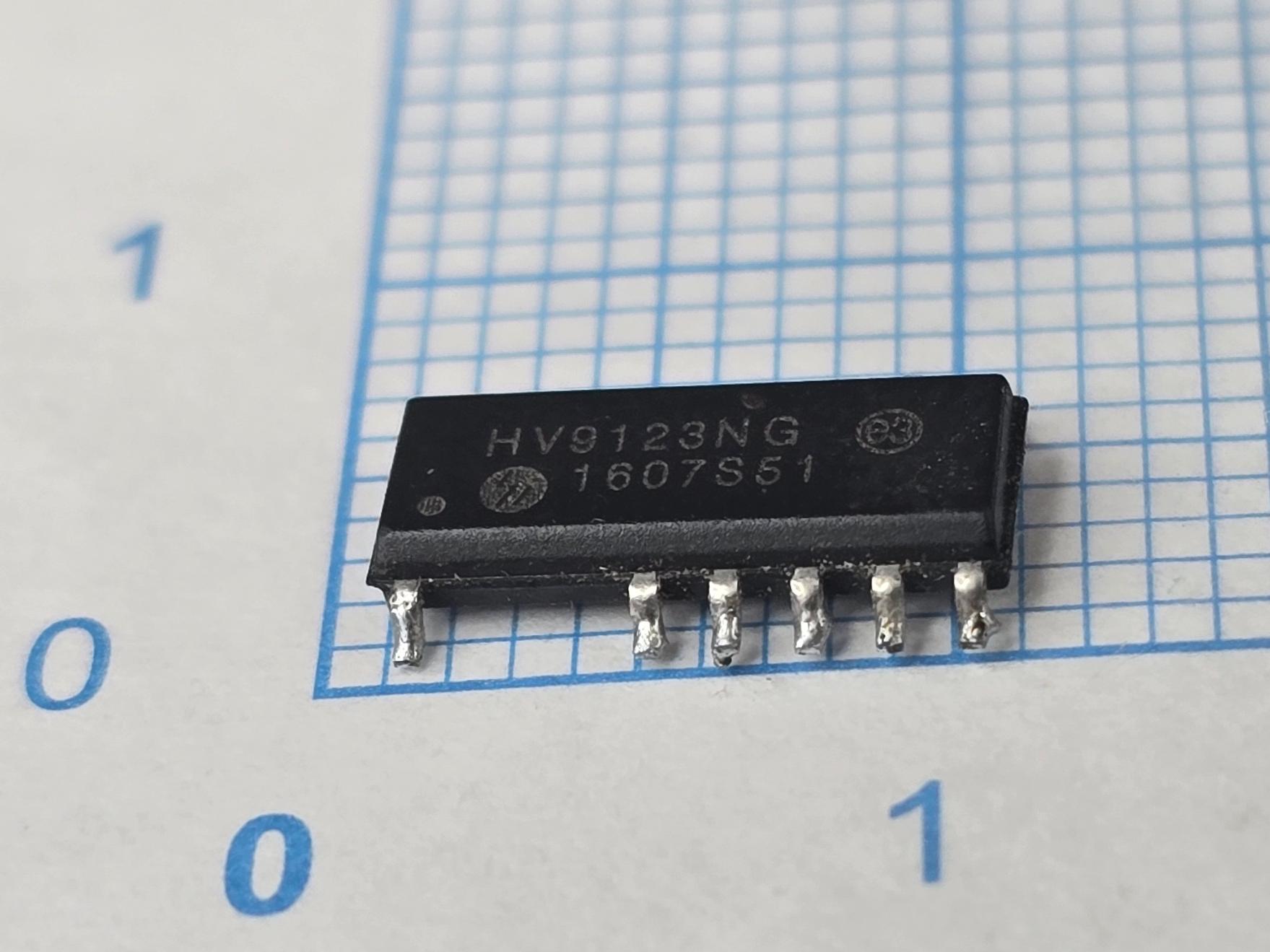

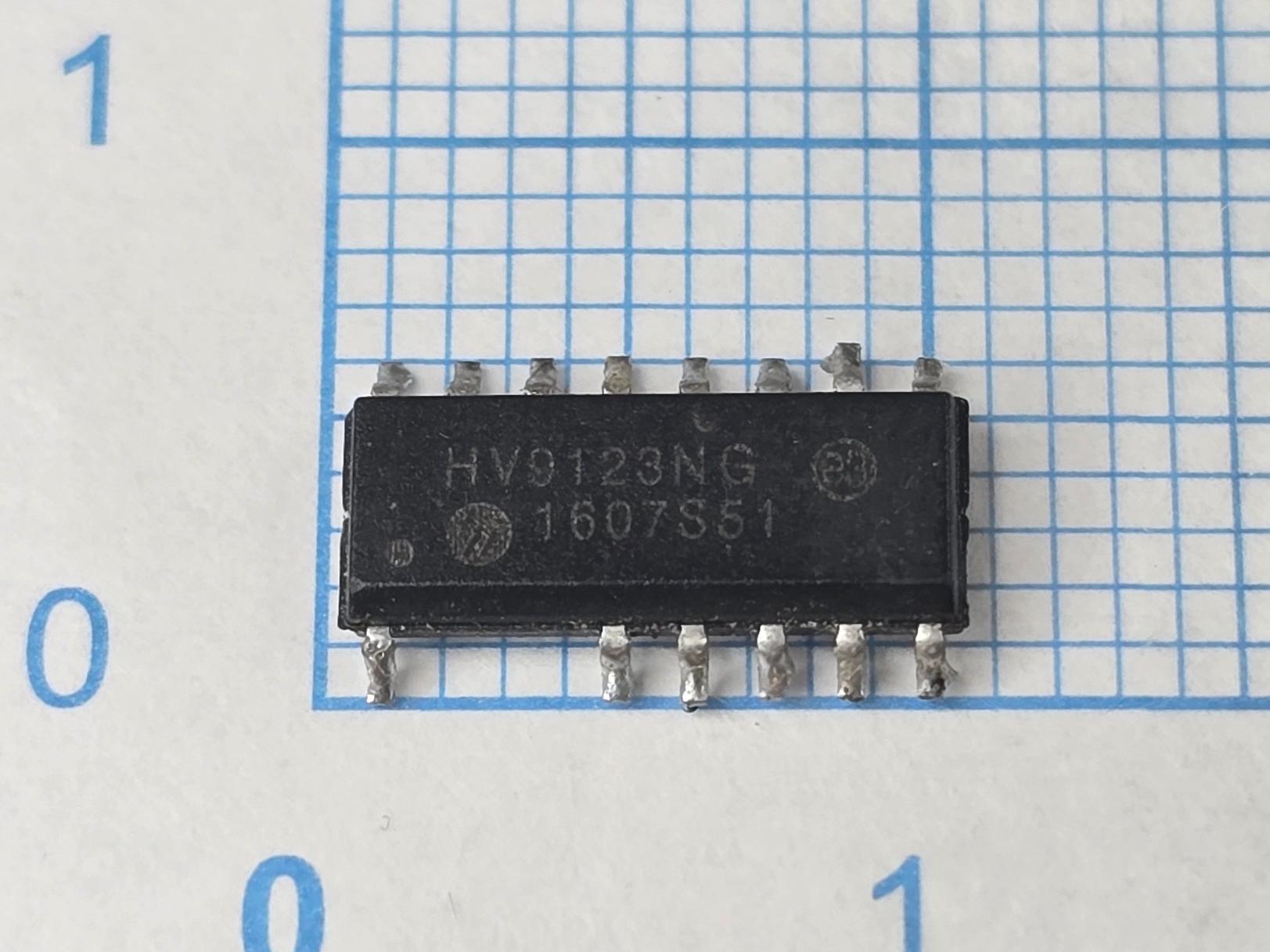

HV9123NG HV9123N HV9123 HV 9123 SO16 SMD

HV9123NG

HV9123NG یک آیسی کنترلر PWM برای منابع تغذیه سوئیچینگ (SMPS) است که برای کنترل ترانزیستور قدرت در مدارهای مبدل و منابع تغذیه استفاده میشود. این آیسی دارای مدار کنترل PWM و بخشهای حفاظتی برای مدیریت عملکرد سوئیچینگ است.

پیناوت:

VCC: تغذیه آیسی

GND: زمین

OUT: خروجی درایو سوئیچ

FB: ورودی فیدبک

CS: حس جریان

RT/CT: تنظیم فرکانس و زمانبندی PWM

سایر پایهها بسته به نسخه و پکیج برای کنترل و حفاظت مدار استفاده میشوند.

کارکرد در مدار:
با دریافت سیگنال فیدبک و اطلاعات جریان، پالسهای PWM مناسب را تولید کرده و میزان روشن/خاموش شدن MOSFET یا ترانزیستور قدرت را کنترل میکند. در نتیجه، ولتاژ و توان خروجی منبع تغذیه تنظیم میشود.

علائم خرابی در مدار:

منبع تغذیه روشن نمیشود یا خروجی ندارد.

پالس PWM در خروجی دیده نمیشود.

سوئیچ قدرت روشن نمیشود یا بهصورت نادرست سوئیچ میکند.

ولتاژ خروجی ناپایدار یا غیرعادی میشود.

آیسی یا بخش سوئیچینگ بیش از حد گرم میشود.

منبع تغذیه وارد حالت قطع و وصل متناوب (Hiccup) میشود.
