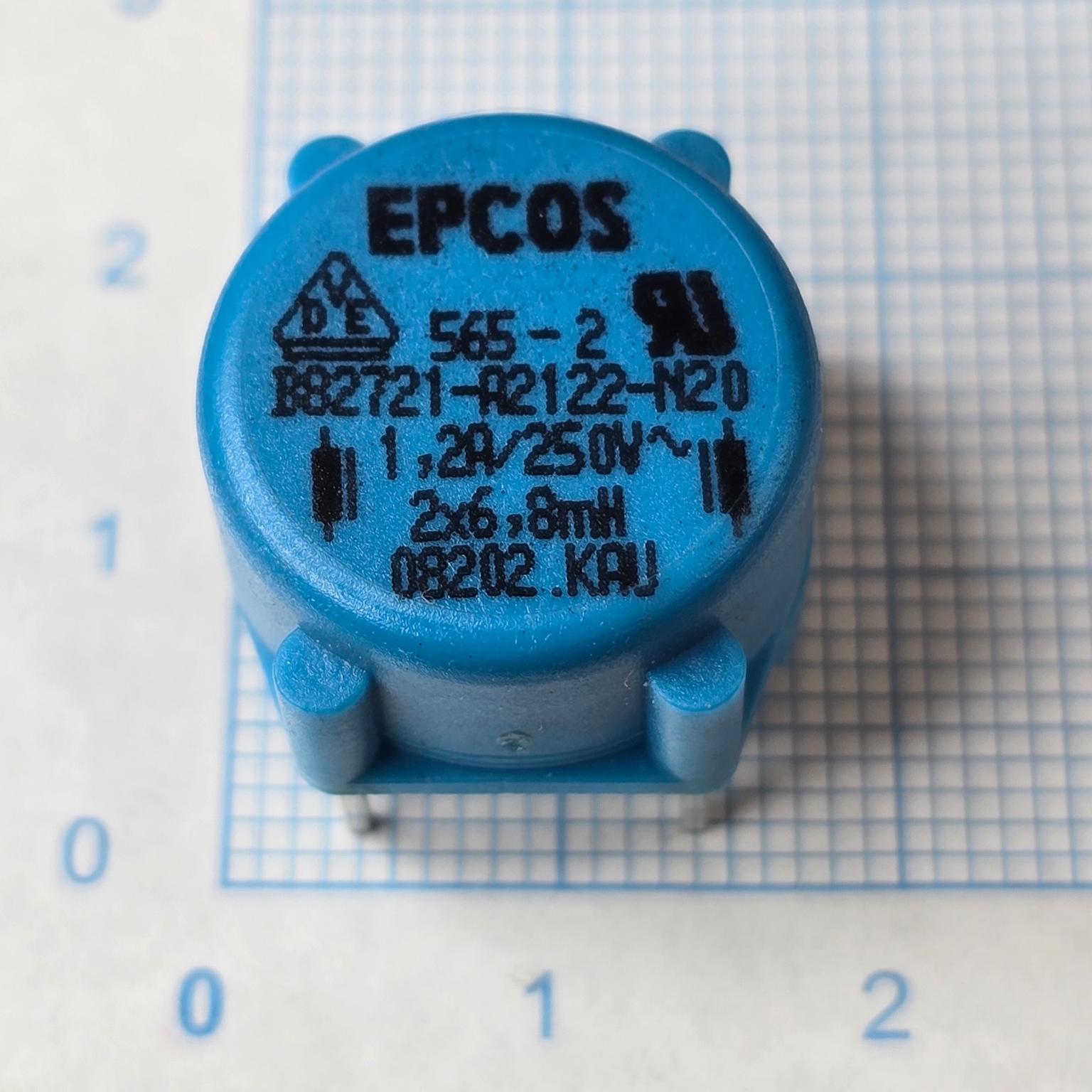

چوک دوبل 6.8 میکروهانری B82721-A2122-N20

چوک/فیلتر EMI مدل B82721-A2122-N20

B82721-A2122-N20 با کد کامل B82721A2122N020 یک Common Mode Choke (فیلتر EMI دوخطه) ساخت TDK/EPCOS است که برای کاهش نویزهای هدایتی و تداخلات الکترومغناطیسی در مسیر تغذیه استفاده میشود. این قطعه دارای دو سیمپیچ روی هسته حلقوی است و برای فیلتر کردن نویز Common Mode در ورودی و خروجی منابع تغذیه و تجهیزات صنعتی کاربرد دارد. ()

نوع: Common Mode Choke / EMI Filter
سازنده: TDK / EPCOS
نوع نصب: THT
اندوکتانس: 6.8mH
جریان نامی: 1.2A
ولتاژ نامی: 250VAC
مقاومت DC: حدود 280mΩ
تعداد خطوط: 2 خط
ابعاد تقریبی: 17.9 × 17.3 × 12.6mm ()

پینآوت و نحوه اتصال

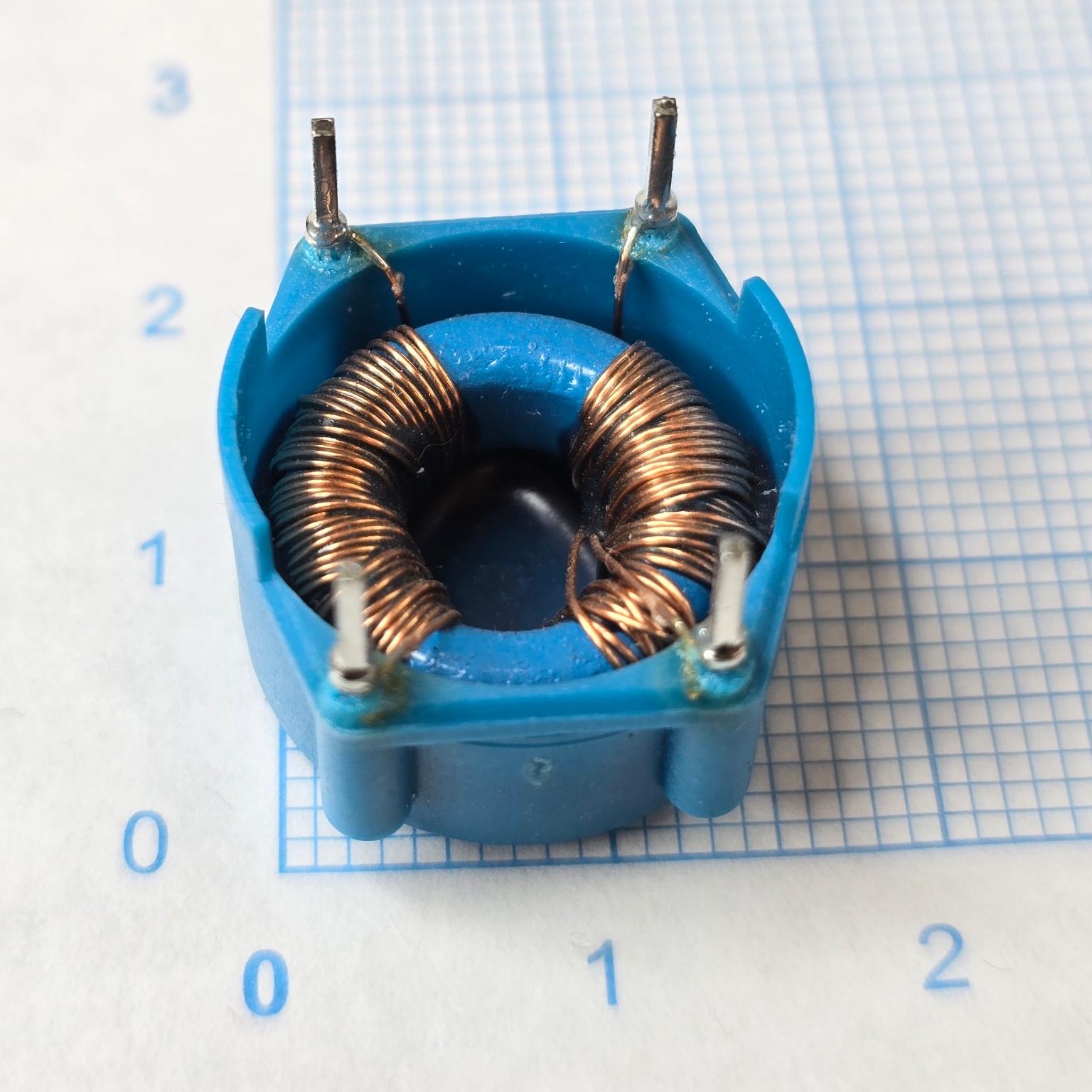

این قطعه پایهبندی آیسی ندارد و دارای 4 پایه است؛ دو پایه مربوط به ورودی و دو پایه مربوط به خروجی فیلتر هستند. هر خط تغذیه از یکی از سیمپیچهای داخلی عبور میکند.

ورودی: دو پایه یک سمت
خروجی: دو پایه سمت مقابل

هنگام جایگزینی، جهت قرارگیری قطعه و اتصال صحیح هر دو خط بسیار مهم است.

عملکرد در مدار

B82721-A2122-N20 در مسیر تغذیه قرار میگیرد و با ایجاد امپدانس بالا برای نویزهای Common Mode، از ورود و خروج نویزهای فرکانس بالا جلوگیری میکند، در حالی که جریان اصلی تغذیه AC از آن عبور میکند. از آن در منابع تغذیه سوئیچینگ، تجهیزات صنعتی، لوازم برقی و مدارهای دارای الزامات EMC/EMI استفاده میشود. ()

علائم خرابی در مدار

خرابی این چوک معمولاً بهصورت قطع شدن مسیر تغذیه، افزایش غیرعادی مقاومت، ایجاد نویز و تداخل EMI، افزایش نویز خروجی یا اختلال در عملکرد تجهیزات ظاهر میشود. در صورت سوختگی یا قطع یکی از سیمپیچها، ممکن است دستگاه اصلاً روشن نشود.

کاربردها: فیلتر EMI منابع تغذیه، تجهیزات صنعتی، منابع تغذیه سوئیچینگ، تجهیزات اتوماسیون، لوازم برقی و مدارهای ورودی برق AC.
