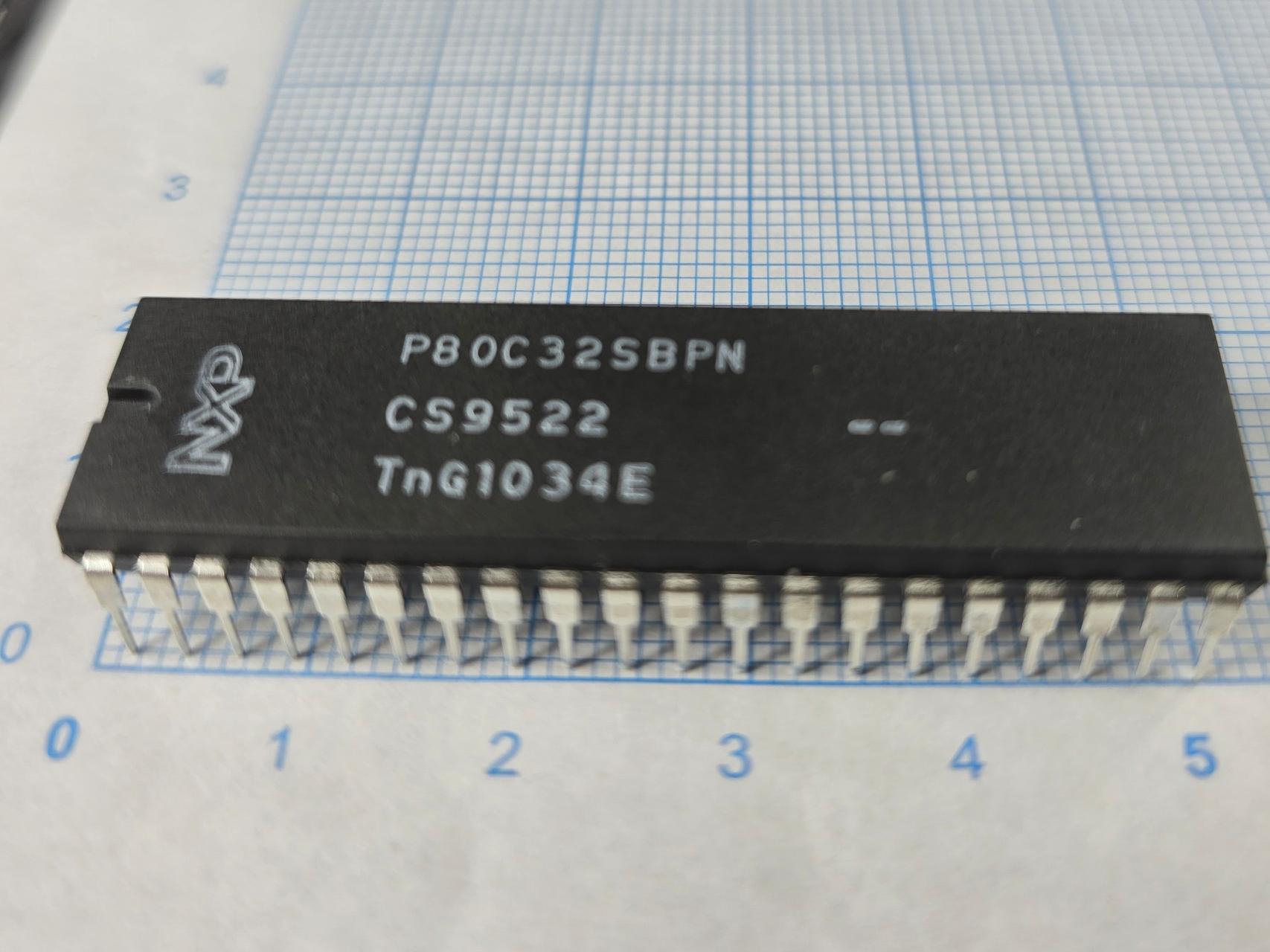

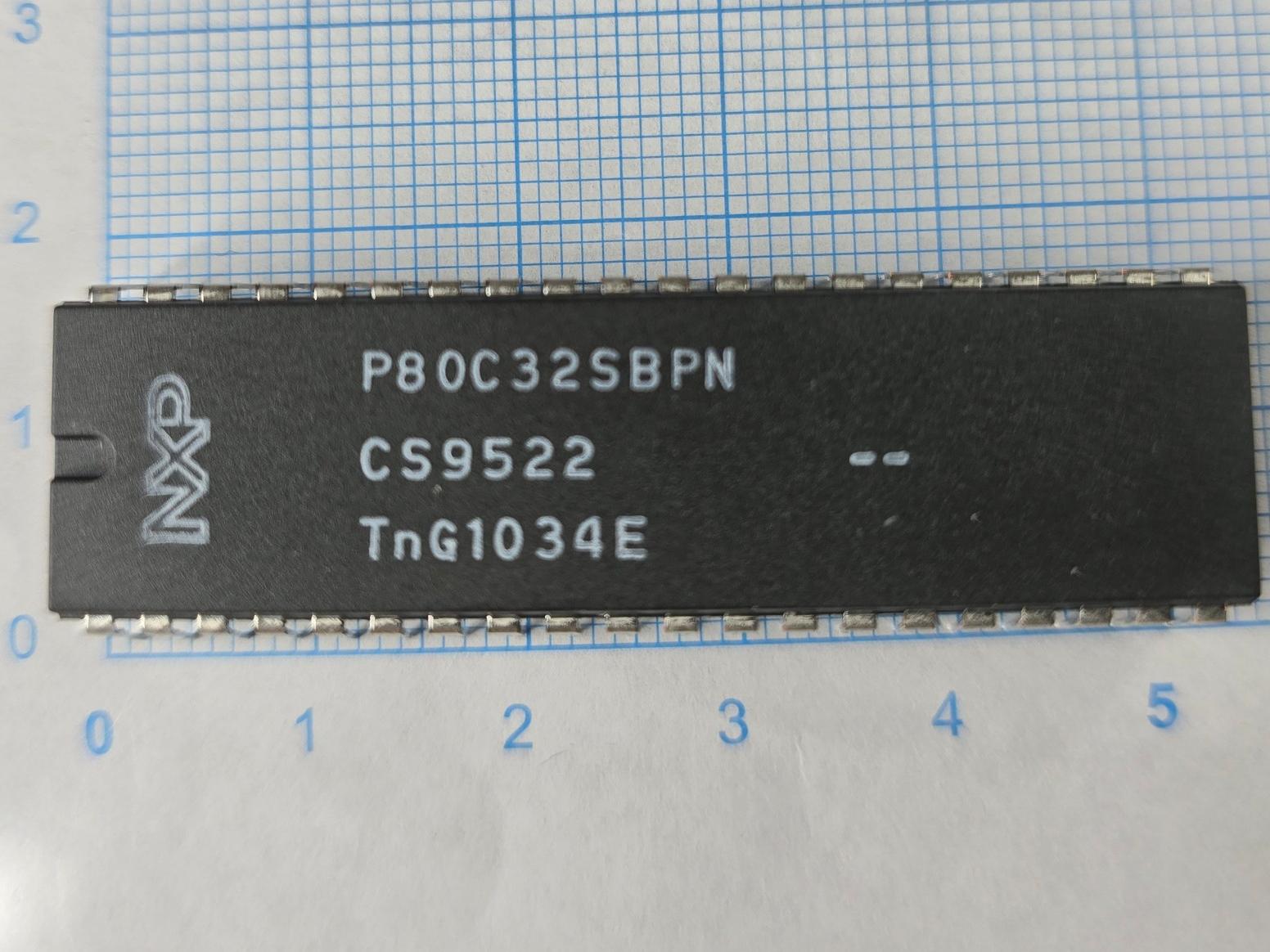

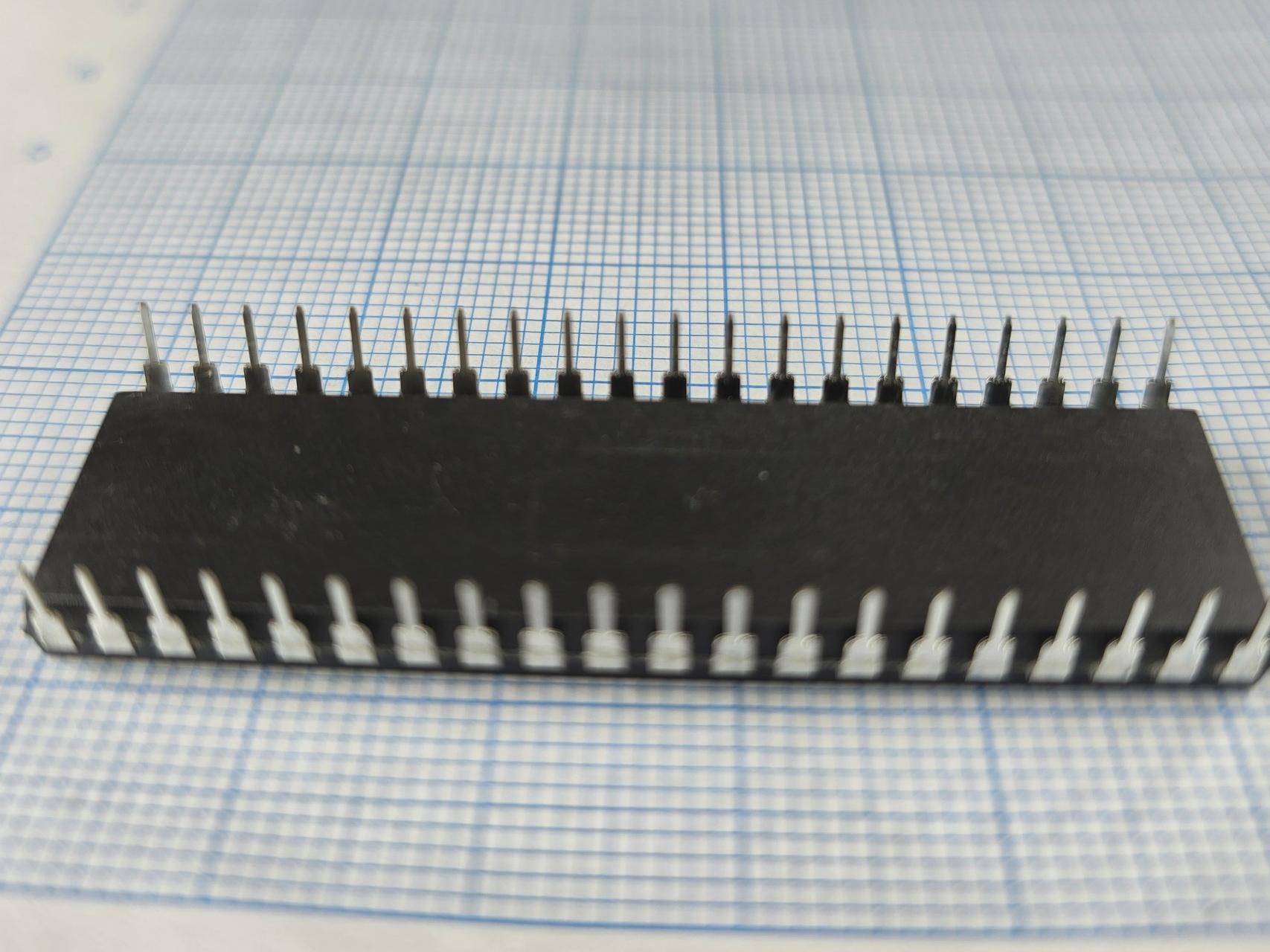

آی سی P80C32SBPN P80C32 DIP40

P80C32SBPN

P80C32SBPN یک میکروکنترلر 8 بیتی از خانواده 8051 ساخت NXP/Philips است که دارای 256 بایت RAM، چهار پورت I/O هشتبیتی، سه تایمر/کانتر 16 بیتی و رابط سریال UART است. این مدل ROM داخلی ندارد (ROMless) و برای اجرای برنامه به حافظه برنامه خارجی نیاز دارد. پکیج آن DIP-40 است.

پیناوت:

پایه 1 تا 8: P1.0 تا P1.7 پورت I/O

پایه 9: RST ریست

پایه 10 تا 17: P3.0 تا P3.7 پورت I/O و عملکردهای جانبی مانند RXD، TXD، INT و Timer

پایه 18: XTAL2 اتصال کریستال

پایه 19: XTAL1 اتصال کریستال

پایه 20: GND زمین

پایه 21 تا 28: P2.0 تا P2.7 پورت I/O و باس آدرس

پایه 29: PSEN فعالسازی خواندن حافظه برنامه خارجی

پایه 30: ALE سیگنال قفل آدرس

پایه 31: EA انتخاب حافظه برنامه خارجی

پایه 32 تا 39: P0.0 تا P0.7 پورت I/O و باس آدرس/داده

پایه 40: VCC تغذیه

کارکرد در مدار:
بهعنوان پردازنده و کنترلکننده اصلی مدار عمل میکند و برای کنترل تجهیزات، خواندن ورودیها، تولید خروجی، ارتباط سریال، زمانبندی و اجرای برنامههای کنترلی در سیستمهای صنعتی و الکترونیکی استفاده میشود.

علائم خرابی در مدار:

دستگاه روشن میشود ولی برنامه اجرا نمیشود.

خروجیها یا ورودیهای میکروکنترلر عملکرد صحیح ندارند.

ارتباط سریال UART قطع یا غیرعادی میشود.

تایمرها و عملکردهای کنترلی دچار اختلال میشوند.

CPU در حالت Reset باقی میماند یا اجرای برنامه متوقف میشود.

در خرابی شدید، هیچ فعالیتی روی باسها و پورتهای I/O مشاهده نمیشود.
