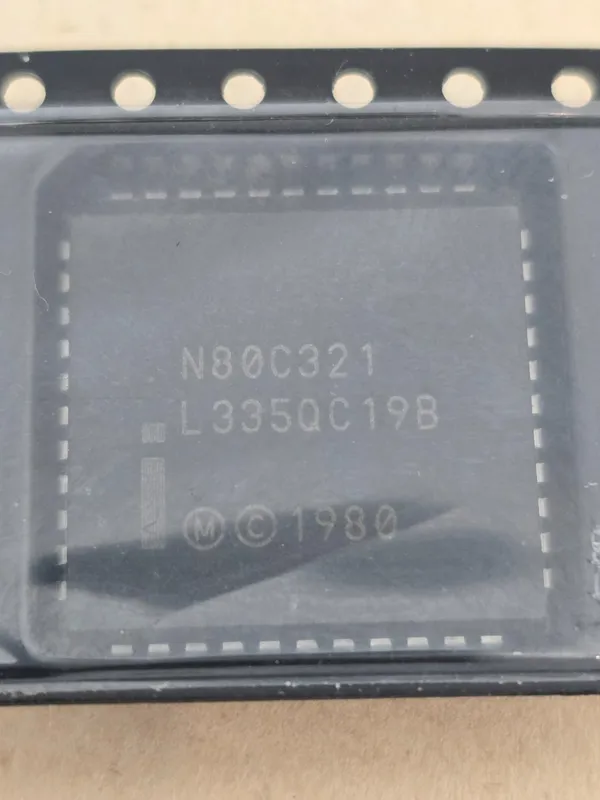

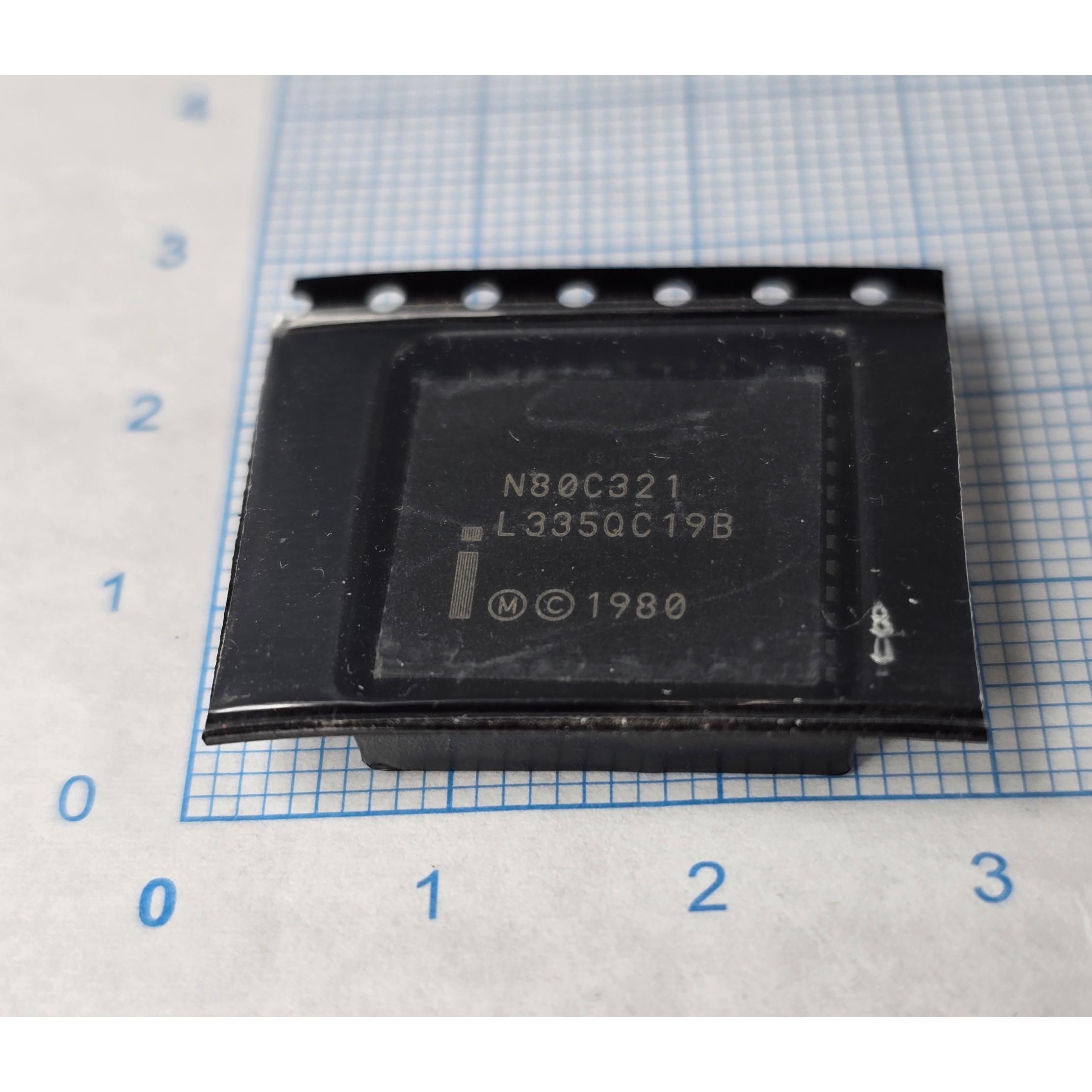

آی سی N80C321 80C321 80321 PLCC

N80C321

N80C321 یک میکروکنترلر 8 بیتی CMOS از خانواده 8051 است که برای کنترل و پردازش در سیستمهای دیجیتال و صنعتی استفاده میشود. این مدل دارای 32 خط I/O، حافظه RAM داخلی 256 بایت و فرکانس کاری تا حدود 12MHz بوده و در پکیج PLCC-44 عرضه شده است.

پیناوت:

P0.0 تا P0.7: پورت 0 و باس آدرس/داده

P1.0 تا P1.7: پورت 1

P2.0 تا P2.7: پورت 2 و باس آدرس

P3.0 تا P3.7: پورت 3 و عملکردهای جانبی مانند RXD، TXD، INT و Timer

RST: ریست میکروکنترلر

XTAL1 / XTAL2: اتصال کریستال و کلاک

PSEN / ALE / EA: کنترل حافظه برنامه خارجی

VCC / GND: تغذیه و زمین

کارکرد در مدار:
بهعنوان واحد پردازش و کنترل اصلی عمل کرده و برای خواندن ورودیها، کنترل خروجیها، اجرای برنامه، ارتباط سریال و مدیریت تجهیزات جانبی در دستگاههای الکترونیکی و صنعتی استفاده میشود. این خانواده برای استفاده با حافظه برنامه خارجی طراحی شده است.

علائم خرابی در مدار:

دستگاه روشن میشود ولی برنامه اجرا نمیشود.

خروجیها یا ورودیها عملکرد نادرست دارند.

ارتباط سریال یا عملکرد تایمرها مختل میشود.

میکروکنترلر در حالت Reset باقی میماند.

روی خطوط I/O سطح منطقی غیرعادی یا ثابت مشاهده میشود.

در خرابی کامل، فعالیتی در باسها و پورتهای میکروکنترلر مشاهده نمیشود.
