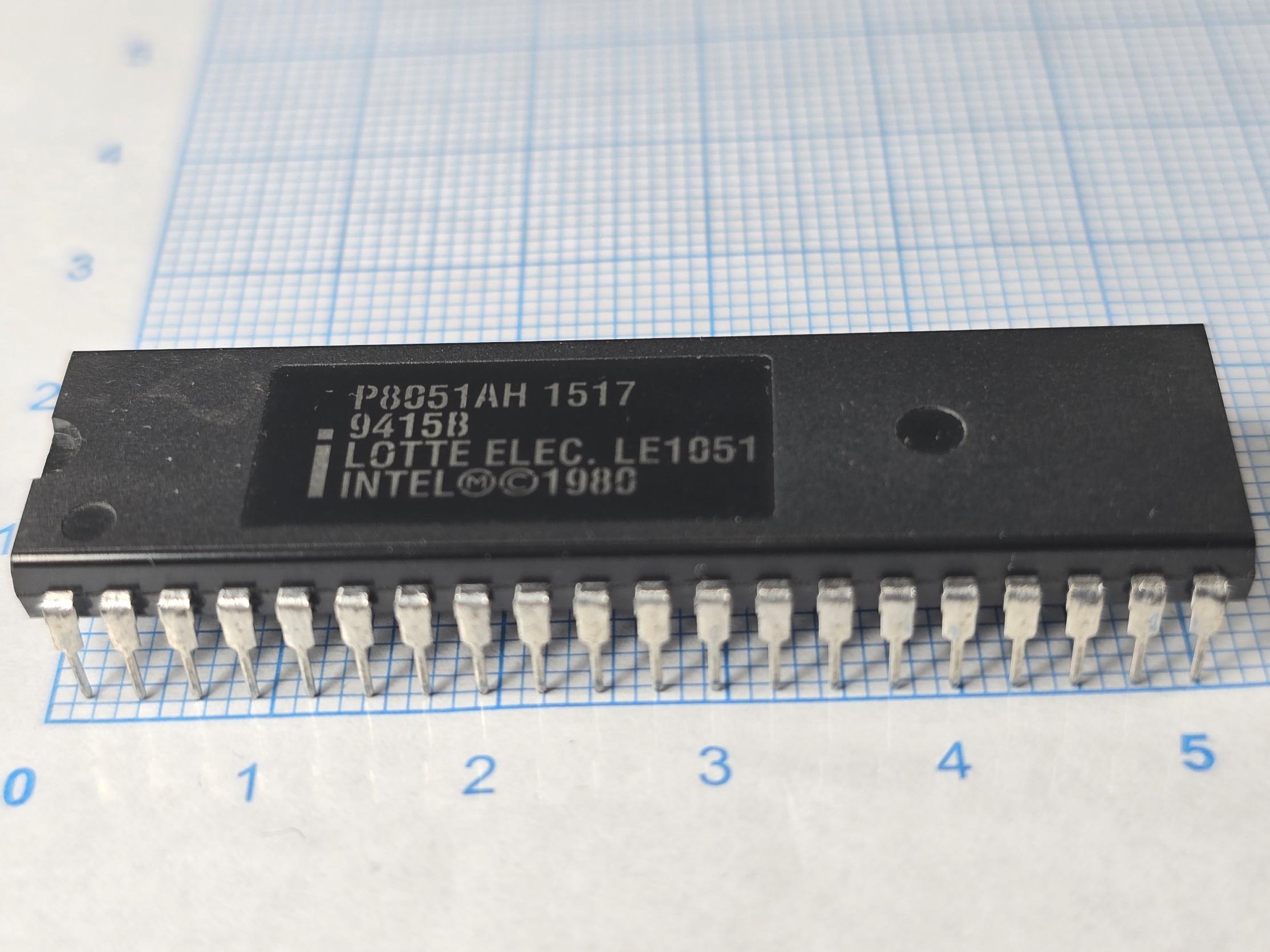

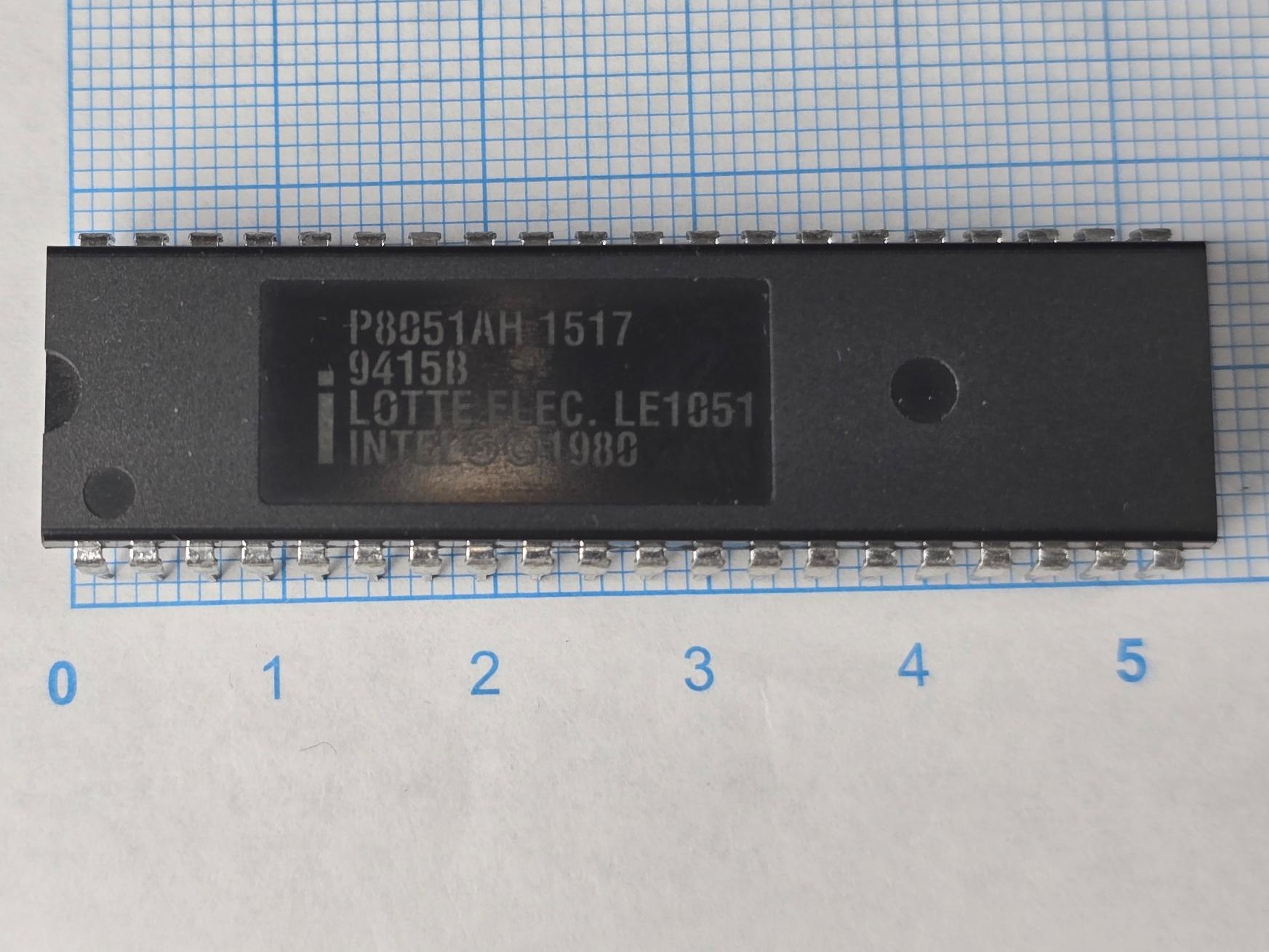

آی سی P8051AH P8051 8051 DIP40

آی سی P8051AH 8-Bit Microcontroller

آی سی P8051AH یک میکروکنترلر 8 بیتی از خانواده Intel MCS-51 (8051) است که دارای 4KB حافظه ROM داخلی، 128 بایت RAM، 32 خط ورودی/خروجی، دو تایمر/کانتر 16 بیتی و رابط سریال UART میباشد. این قطعه در تجهیزات صنعتی، PLC، HMI، ابزارهای اندازهگیری و سیستمهای کنترلی کاربرد گستردهای دارد.

پین اوت (DIP-40):

P0.0 تا P0.7: پورت 0 / باس آدرس و داده

P1.0 تا P1.7: پورت 1

P2.0 تا P2.7: پورت 2 / آدرس بالا

P3.0 تا P3.7: پورت 3 (RXD، TXD، INT0، INT1، T0، T1، WR، RD)

XTAL1 ،XTAL2: کریستال

RST: ریست

EA ،ALE ،PSEN: کنترل حافظه

VCC ،GND: تغذیه

کارکرد در مدار:
این آیسی وظیفه اجرای برنامه، کنترل ورودی و خروجیها، پردازش دادهها و مدیریت ارتباط با حافظه و تجهیزات جانبی را بر عهده دارد و بهعنوان پردازنده اصلی در بسیاری از بردهای کنترلی استفاده میشود.

علائم خرابی در مدار:

روشن نشدن یا بوت نشدن دستگاه

قفل شدن یا ریست مداوم سیستم

عدم عملکرد ورودی و خروجیها

قطع ارتباط سریال

عدم اجرای صحیح برنامه یا توقف کامل دستگاه
