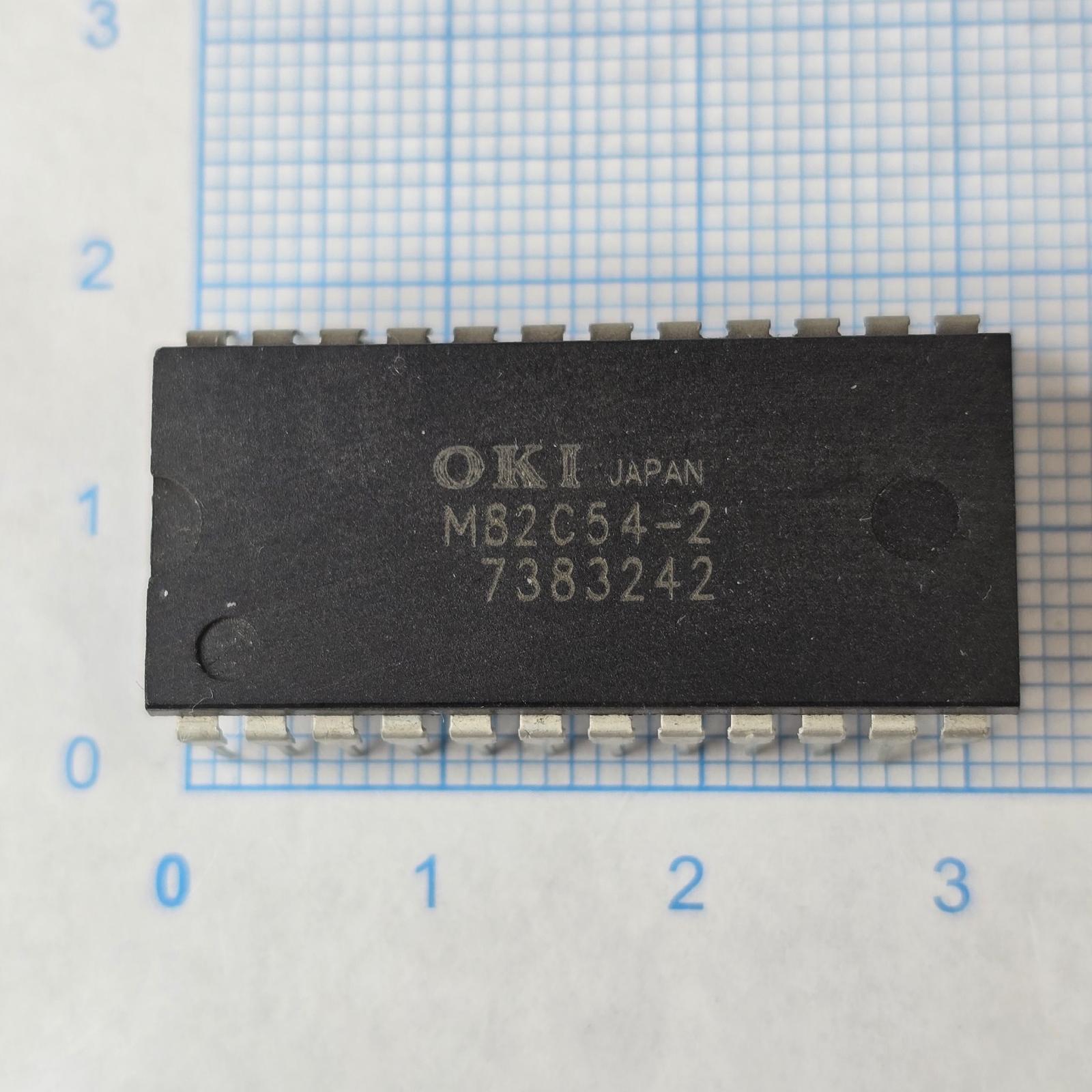

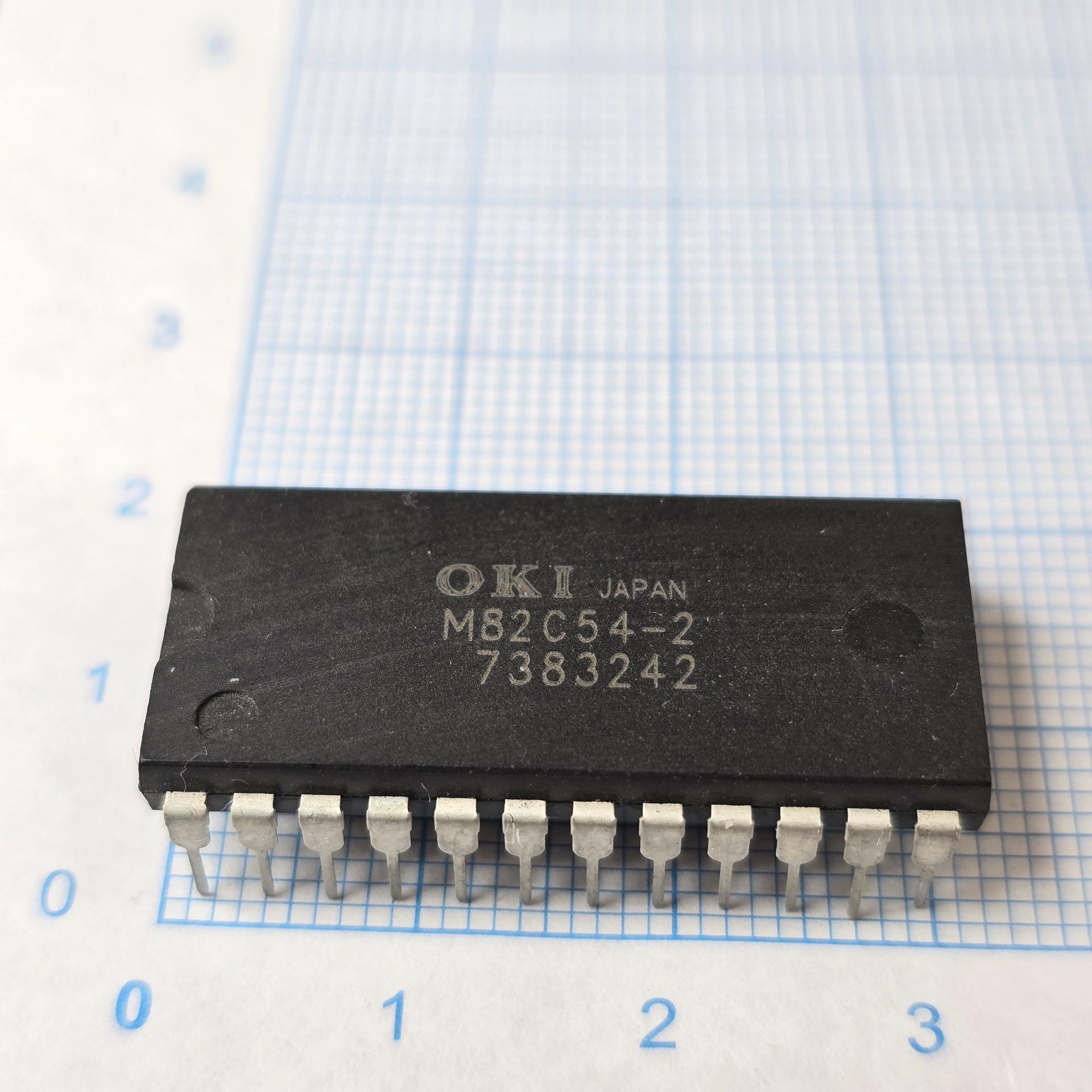

آی سی اورجینال M82C54-2 DIP-24

آی سی M82C54-2 Programmable Interval Timer

آی سی M82C54-2 یک تایمر/کانتر قابل برنامهریزی CMOS و سازگار با Intel 8254 است. این قطعه دارای 3 کانتر مستقل 16 بیتی با فرکانس کاری تا 10MHz بوده و در سیستمهای مبتنی بر ریزپردازنده، PLC، تجهیزات صنعتی، کامپیوترهای قدیمی و بردهای کنترلی برای تولید زمانبندی دقیق، شمارش پالس و تولید وقفه استفاده میشود.

پین اوت (DIP-24):

D0 تا D7: باس داده

A0 ،A1: انتخاب رجیستر

CS ،RD ،WR: خطوط کنترل

CLK0 تا CLK2: ورودی کلاک کانترها

GATE0 تا GATE2: ورودی فعالسازی کانترها

OUT0 تا OUT2: خروجی کانترها

VCC ،GND: تغذیه

کارکرد در مدار:
این آیسی سه تایمر/کانتر مستقل را برای ایجاد تأخیر زمانی، تولید فرکانس، شمارش پالس، تولید وقفه و کنترل فرآیندهای زمانبندی در سیستمهای دیجیتال فراهم میکند. هر کانتر دارای 6 مد کاری و قابلیت شمارش باینری یا BCD است.

علائم خرابی در مدار:

اختلال در زمانبندی یا شمارش پالس

تولید نشدن سیگنالهای خروجی

عدم ایجاد وقفه برای پردازنده

عملکرد نادرست تجهیزات کنترلی یا قفل شدن سیستم
