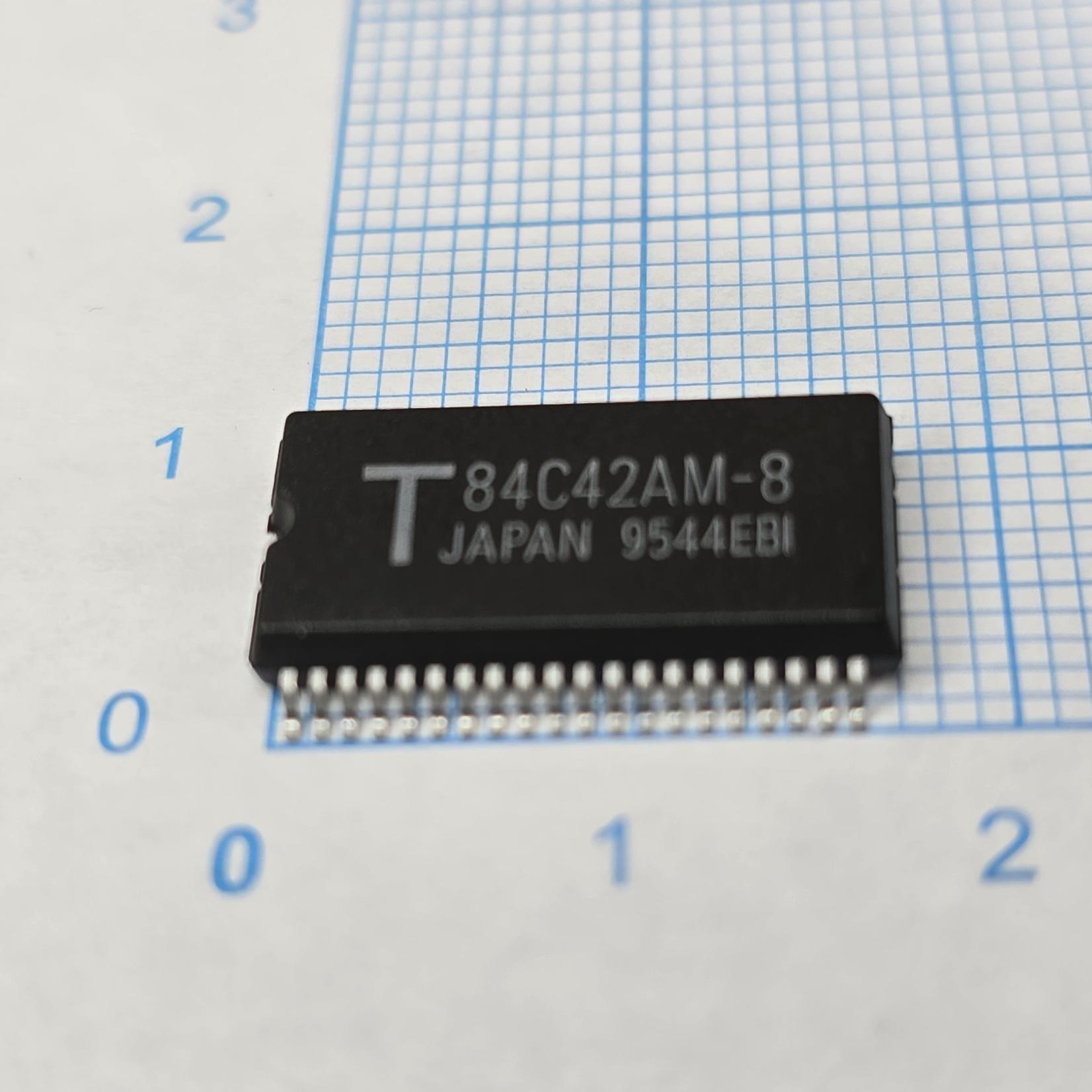

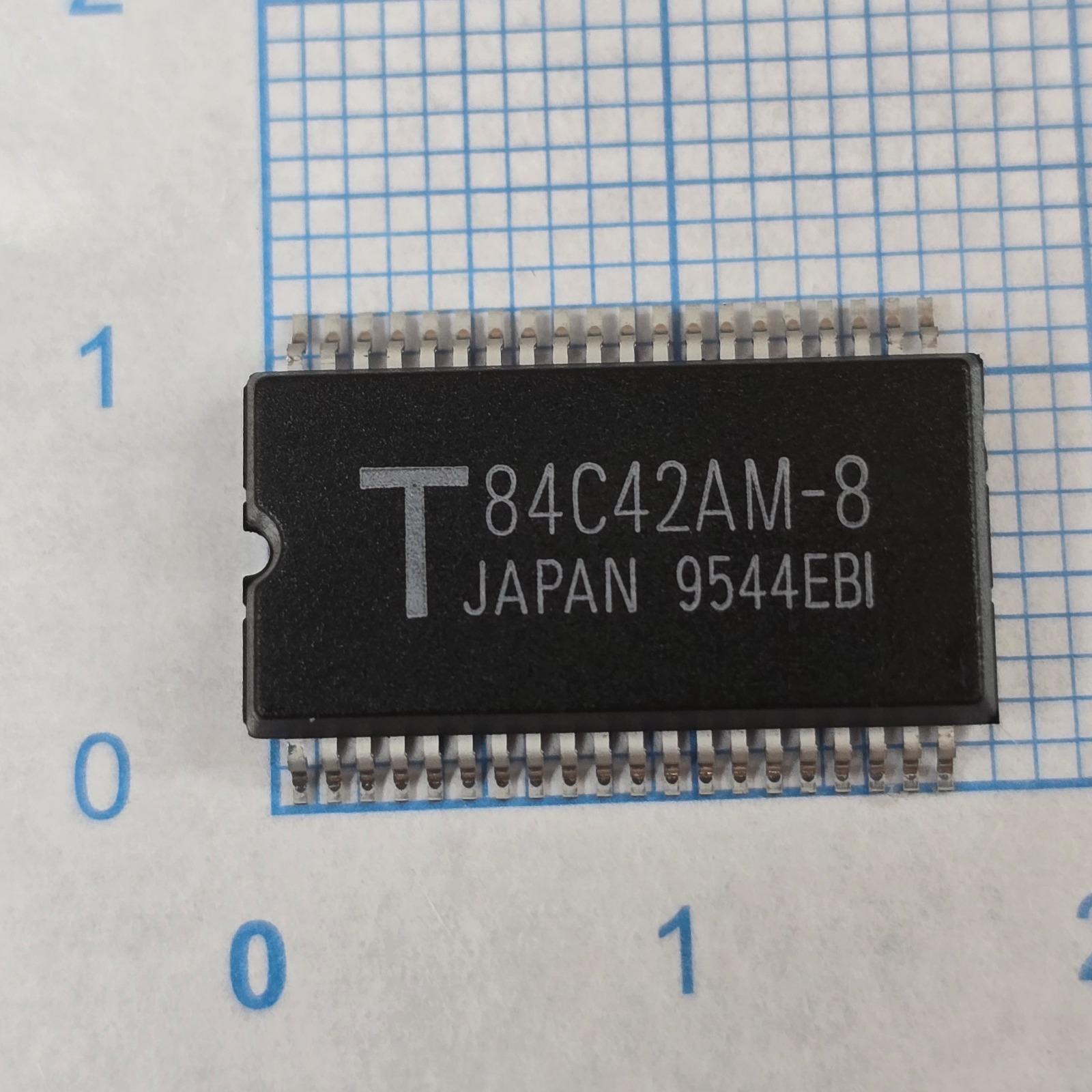

آی سی TMPZ84C42AM-8 TMPZ84C42 84C42

آی سی TMPZ84C42 Serial Input/Output Controller (SIO)

آی سی TMPZ84C42 یک کنترلر ارتباط سریال دو کاناله از خانواده TLCS-Z80 ساخت Toshiba است که برای مدیریت ارتباطات سریال سنکرون و آسنکرون در سیستمهای مبتنی بر پردازنده Z80 طراحی شده است. این قطعه در PLC، HMI، تجهیزات مخابراتی، کنترلرهای صنعتی و سیستمهای مبتنی بر Z80 کاربرد دارد. ()

پین اوت:
پایههای اصلی شامل:

D0 تا D7: باس داده

A/B RxD: ورودی داده سریال

A/B TxD: خروجی داده سریال

A/B RxC ،TxC: کلاک ارسال و دریافت

/CS ،/RD ،/WR: خطوط کنترل

INT: وقفه

CLK: کلاک

RESET: ریست

VCC ،GND: تغذیه ()

کارکرد در مدار:
این آیسی ارتباط سریال بین پردازنده و تجهیزات جانبی را مدیریت کرده و عملیات ارسال، دریافت، تولید وقفه و کنترل پروتکلهای ارتباطی را انجام میدهد. ()

علائم خرابی در مدار:

قطع یا اختلال در ارتباط سریال

عدم ارسال یا دریافت داده

ایجاد خطاهای ارتباطی در دستگاه

عدم شناسایی تجهیزات متصل به پورت سریال

قفل شدن یا عملکرد ناپایدار سیستم ()
