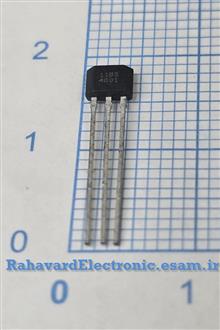

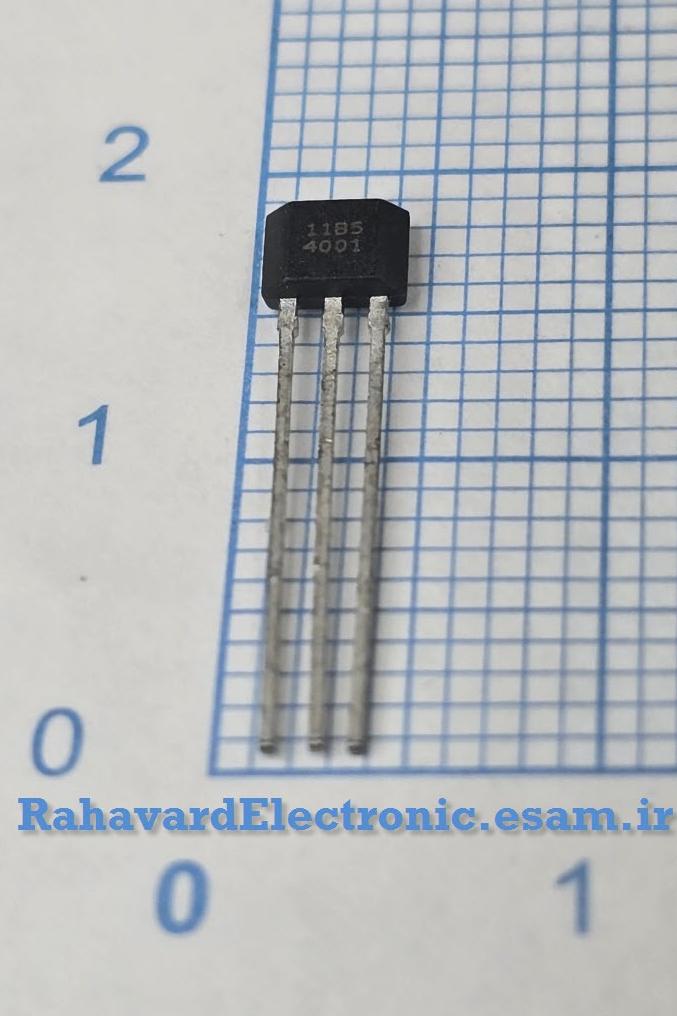

سنسور اثرهال MLX92215 MLX92215LUA-AAA-000-SP TO92

آی سی MLX92215LUA-AAA-000-SP Hall Effect Magnetic Latch Sensor

آی سی MLX92215LUA-AAA-000-SP یک سنسور مغناطیسی Hall Effect Latch ساخت Melexis است که برای تشخیص میدان مغناطیسی و تولید خروجی دیجیتال استفاده میشود. این قطعه دارای تغذیه گسترده 2.7 تا 24 ولت، خروجی Open Drain و پکیج TO-92 سه پایه بوده و در موتورهای BLDC، سنسور موقعیت، تجهیزات صنعتی، دوچرخه برقی و سیستمهای کنترل حرکت کاربرد دارد. ()

پین اوت (TO-92-3):
1 VDD (تغذیه مثبت)
2 GND (زمین)
3 OUT (خروجی دیجیتال Open Drain)

کارکرد در مدار:
این سنسور با تشخیص قطبهای مغناطیسی، خروجی دیجیتال تولید میکند و بهصورت لچ عمل میکند؛ یعنی با تغییر میدان مغناطیسی وضعیت خروجی را تغییر داده و پس از حذف میدان، حالت قبلی را حفظ میکند. برای تشخیص موقعیت، سرعت و زاویه چرخش قطعات مکانیکی استفاده میشود. ()

علائم خرابی در مدار:

عدم تشخیص آهنربا یا موقعیت مکانیکی

ثابت ماندن خروجی در حالت High یا Low

خطا در کنترل موتور یا شمارش پالس

قطع شدن فیدبک موقعیت در سیستمهای صنعتی

عملکرد ناپایدار در دماهای بالا
