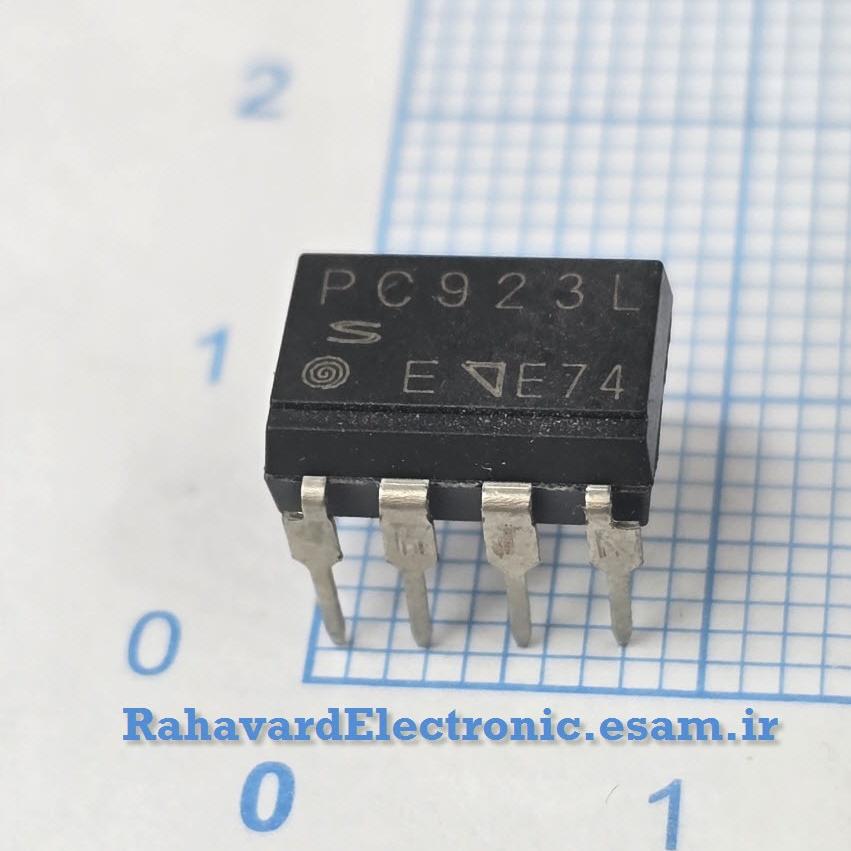

آی سی PC923L PC923 DIP8

آی سی PC923L High-Speed Gate Drive Optocoupler

آی سی PC923L یک اپتوکوپلر پرسرعت با خروجی OPIC برای درایو مستقیم IGBT و MOSFET است. این قطعه دارای ولتاژ ایزولاسیون 5kVrms، جریان خروجی تا 0.6A و زمان پاسخ بسیار سریع بوده و در اینورترها، سروو درایوها، UPS، منابع تغذیه سوئیچینگ و تجهیزات صنعتی کاربرد دارد.

پین اوت (DIP-8):
1 NC (بدون اتصال)
2 Anode (آند LED)
3 Cathode (کاتد LED)
4 NC (بدون اتصال)
5 GND (زمین خروجی)
6 VO (خروجی درایور گیت)
7 VCC (تغذیه خروجی)
8 VCC (تغذیه خروجی)

کارکرد در مدار:
این آیسی سیگنال PWM را با ایزولاسیون کامل از بخش کنترل به مدار قدرت منتقل کرده و گیت IGBT یا MOSFET را با سرعت بالا راهاندازی میکند. مقاومت بالا در برابر نویز و ایزولاسیون مناسب، آن را برای کاربردهای صنعتی ایدهآل کرده است.

علائم خرابی در مدار:

روشن نشدن IGBT یا MOSFET

نبود پالس در خروجی با وجود سیگنال ورودی

ناپایداری عملکرد اینورتر یا منبع تغذیه

اختلال در سوئیچینگ و داغ شدن بخش قدرت

توقف یا ریست شدن تجهیزات صنعتی
