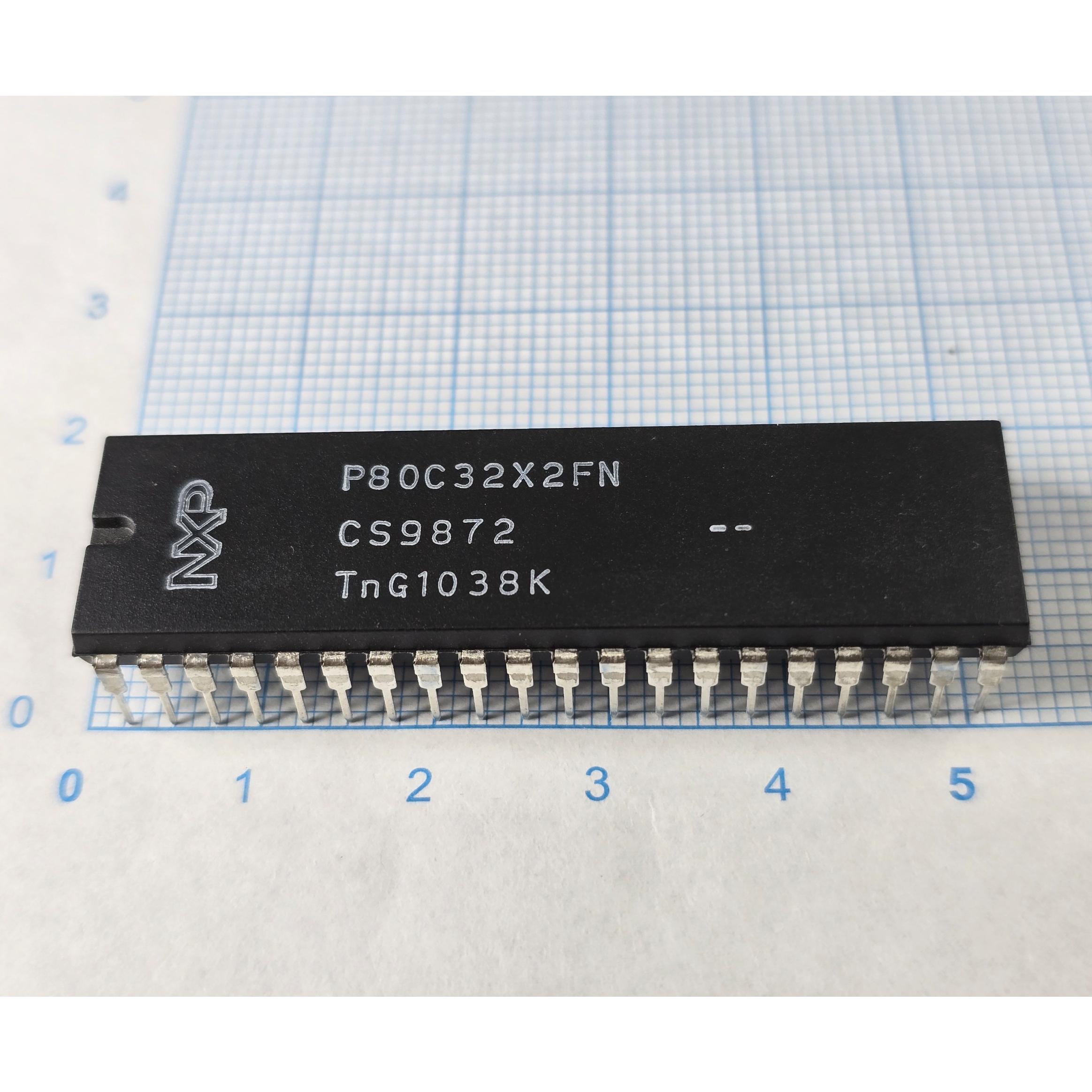

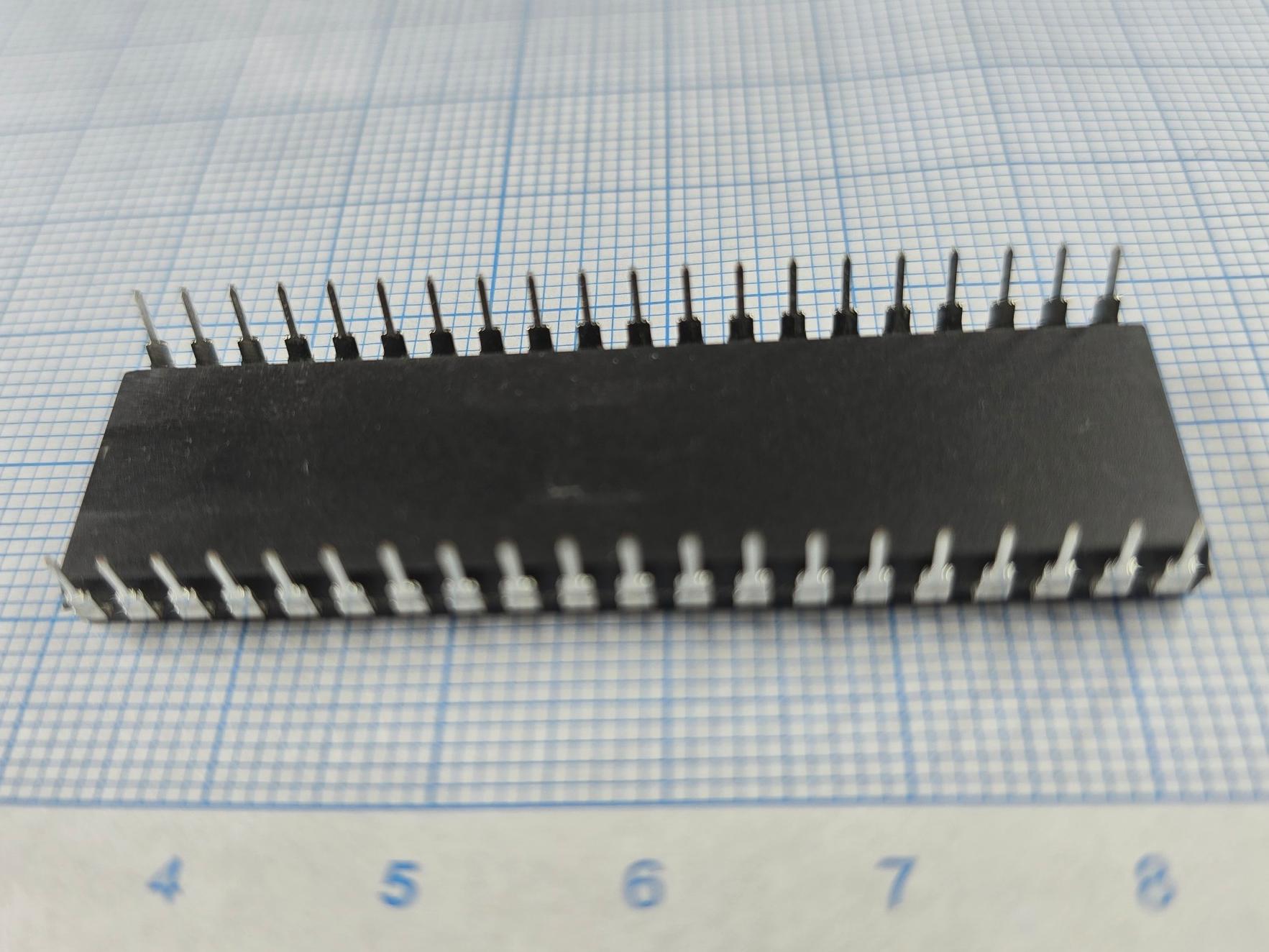

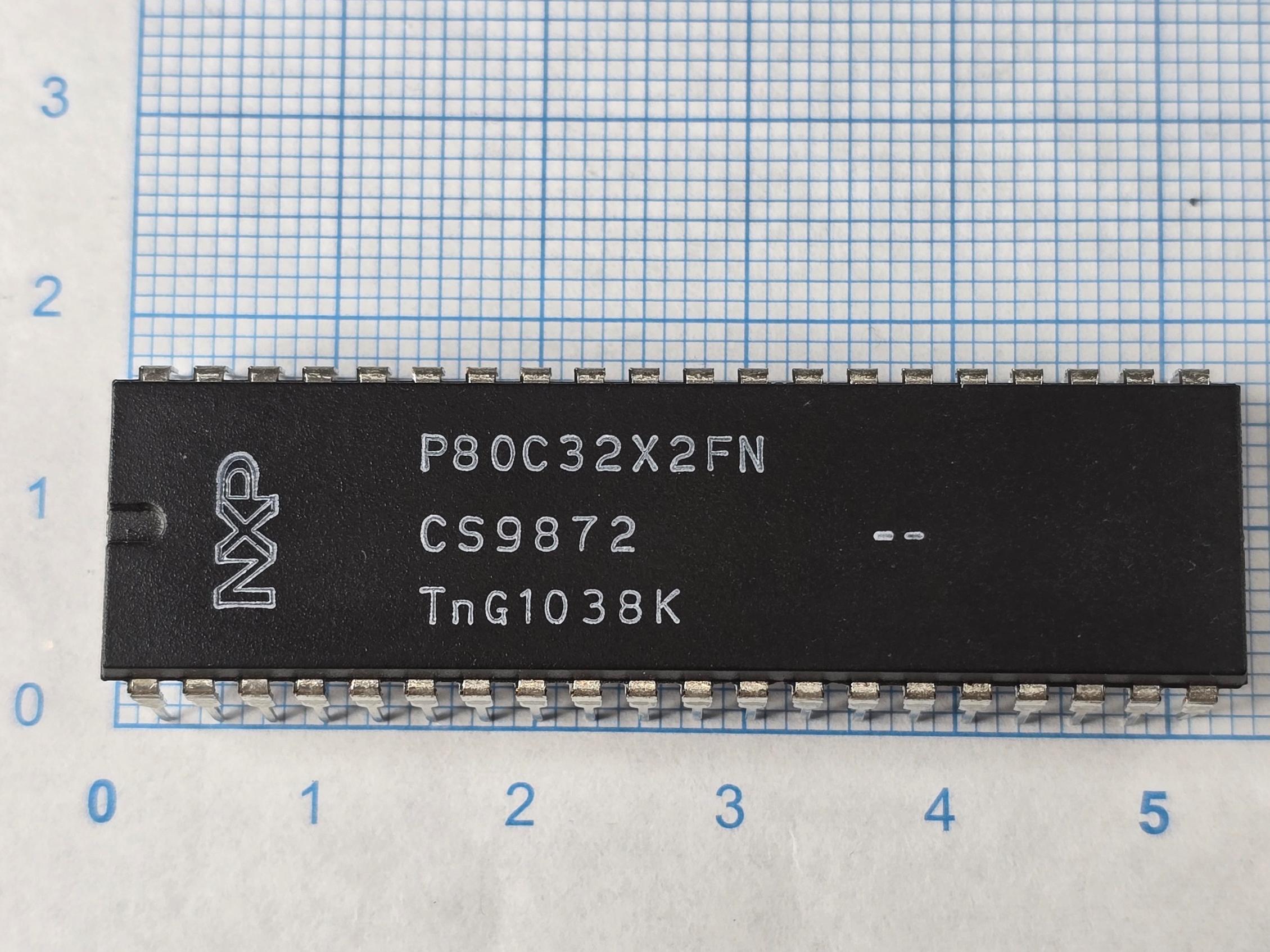

آی سی P80C32X2FN P80C32 80C32 DIP40

آی سی P80C32X2FN 8-Bit Microcontroller (8051 Family)

آی سی P80C32X2FN یک میکروکنترلر 8 بیتی از خانواده 80C51/8051 ساخت Philips (NXP) است. این قطعه فاقد ROM داخلی بوده و برای اجرای برنامه نیاز به حافظه خارجی دارد. دارای 256 بایت RAM داخلی، 32 پایه ورودی/خروجی، سه تایمر 16 بیتی و رابط سریال UART میباشد و در تجهیزات صنعتی، PLC، کنترلرها و سیستمهای قدیمی مبتنی بر 8051 کاربرد دارد.

پین اوت (DIP-40):

P0.0 تا P0.7: پورت 0 / باس داده و آدرس

P1.0 تا P1.7: پورت 1

P2.0 تا P2.7: پورت 2 / آدرس بالا

P3.0 تا P3.7: پورت 3 (RXD، TXD، INT، T0، T1، WR، RD)

XTAL1 ،XTAL2: اتصال کریستال

RST: ریست

EA، ALE، PSEN: کنترل حافظه خارجی

VCC ،GND: تغذیه

کارکرد در مدار:
این آیسی بهعنوان پردازنده اصلی برد، وظیفه اجرای برنامه، پردازش اطلاعات، کنترل ورودی و خروجیها، ارتباط سریال و مدیریت حافظه خارجی را انجام میدهد. در بسیاری از بردهای کنترل صنعتی و تجهیزات قدیمی استفاده شده است.

علائم خرابی در مدار:

روشن نشدن یا بوت نشدن دستگاه

عدم اجرای برنامه

قفل شدن یا ریست مداوم سیستم

کار نکردن ورودی و خروجیها

قطع ارتباط سریال UART

عملکرد نادرست تجهیزات کنترلی
