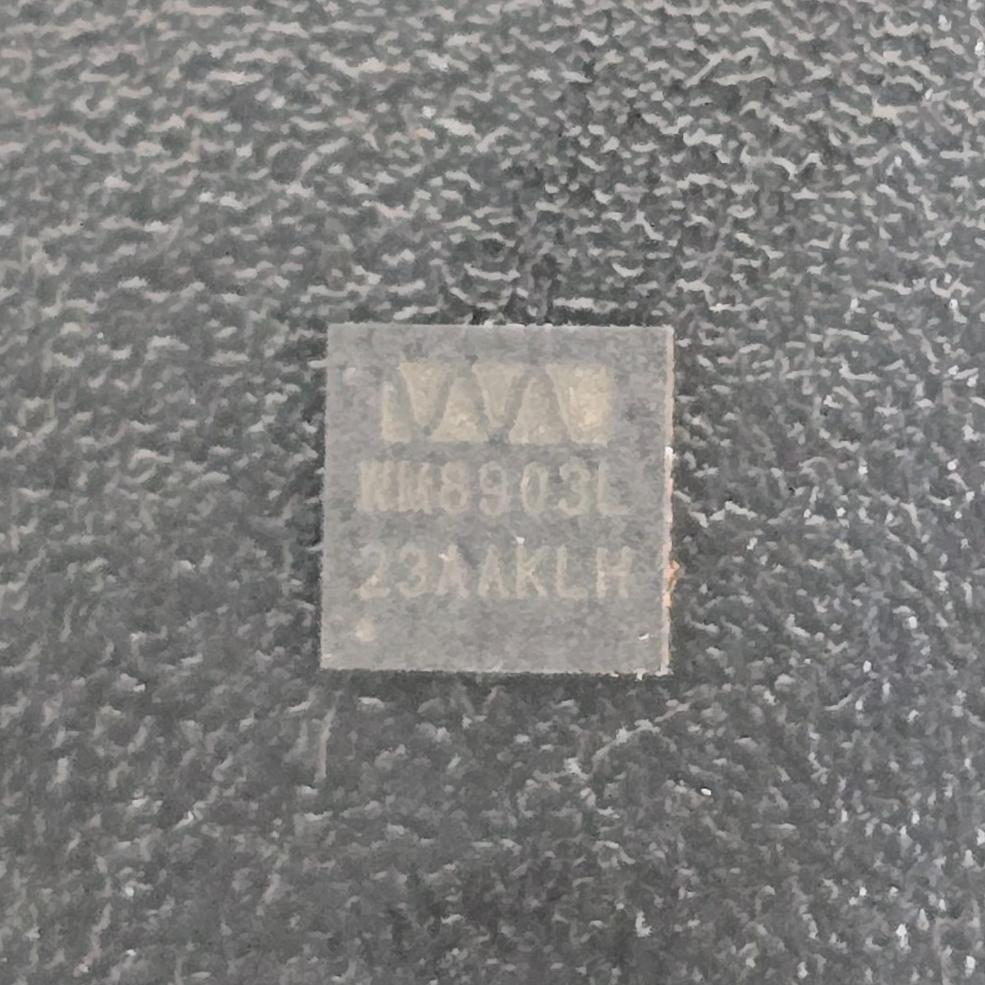

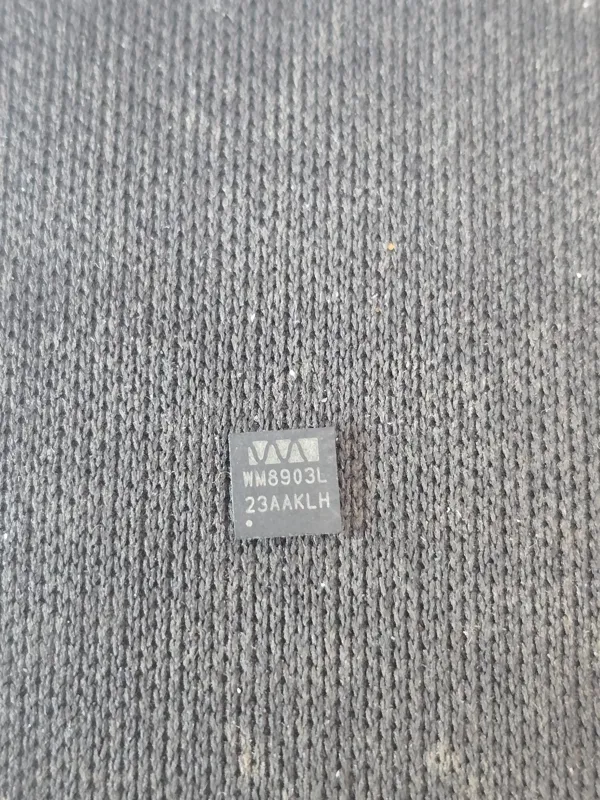

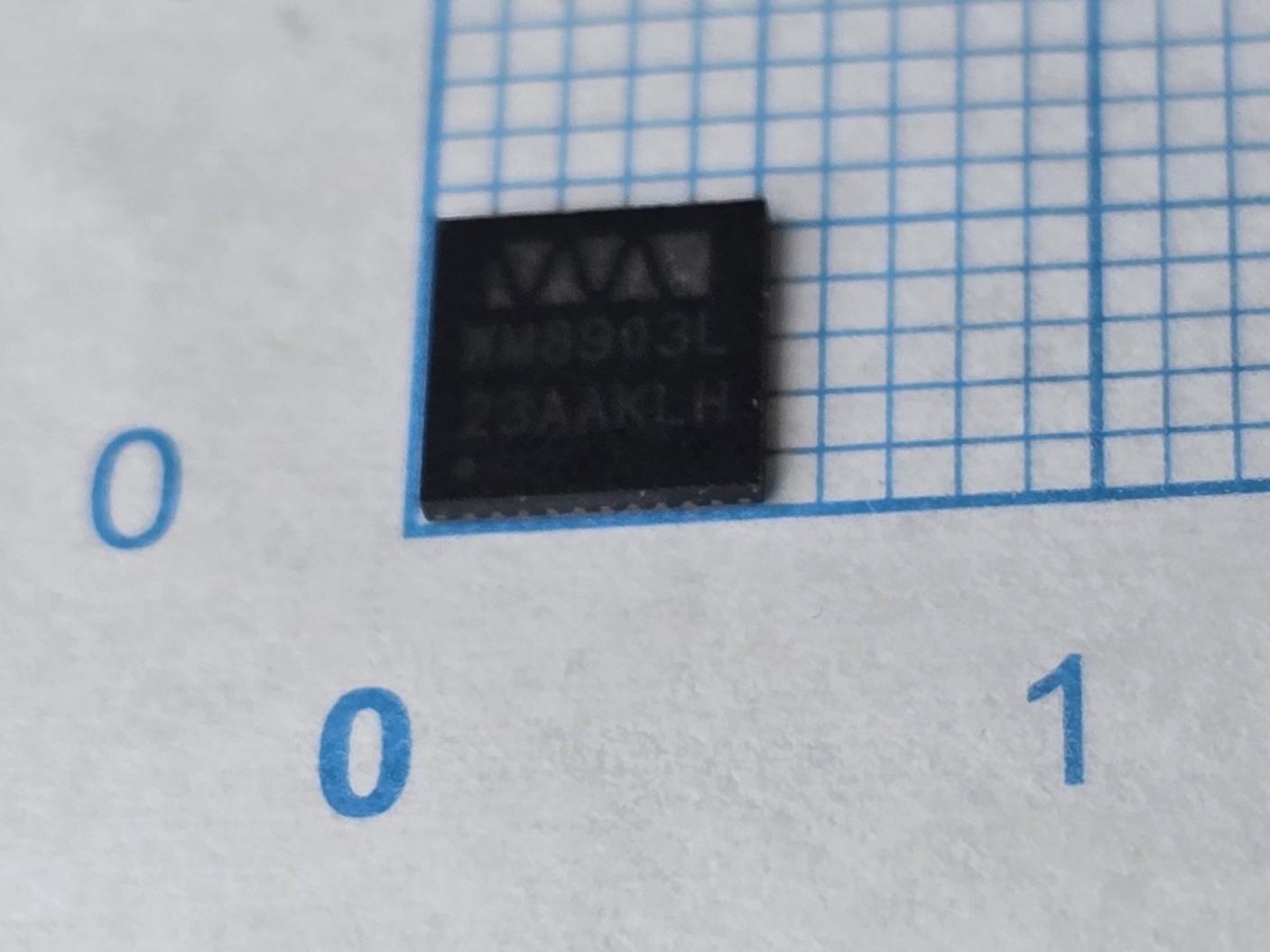

آی سی WM8903L WM8903 QFN40

آیسی WM8903L

WM8903L یک آیسی کُدک صوتی (Audio CODEC) کممصرف ساخت Wolfson Microelectronics است که شامل مبدل آنالوگ به دیجیتال (ADC)، مبدل دیجیتال به آنالوگ (DAC)، تقویتکننده هدفون، میکروفون و مدارهای پردازش صدای داخلی میباشد. این آیسی برای تجهیزات صوتی قابل حمل، سیستمهای چندرسانهای و دستگاههای مبتنی بر پردازنده استفاده میشود.

پیناوت:

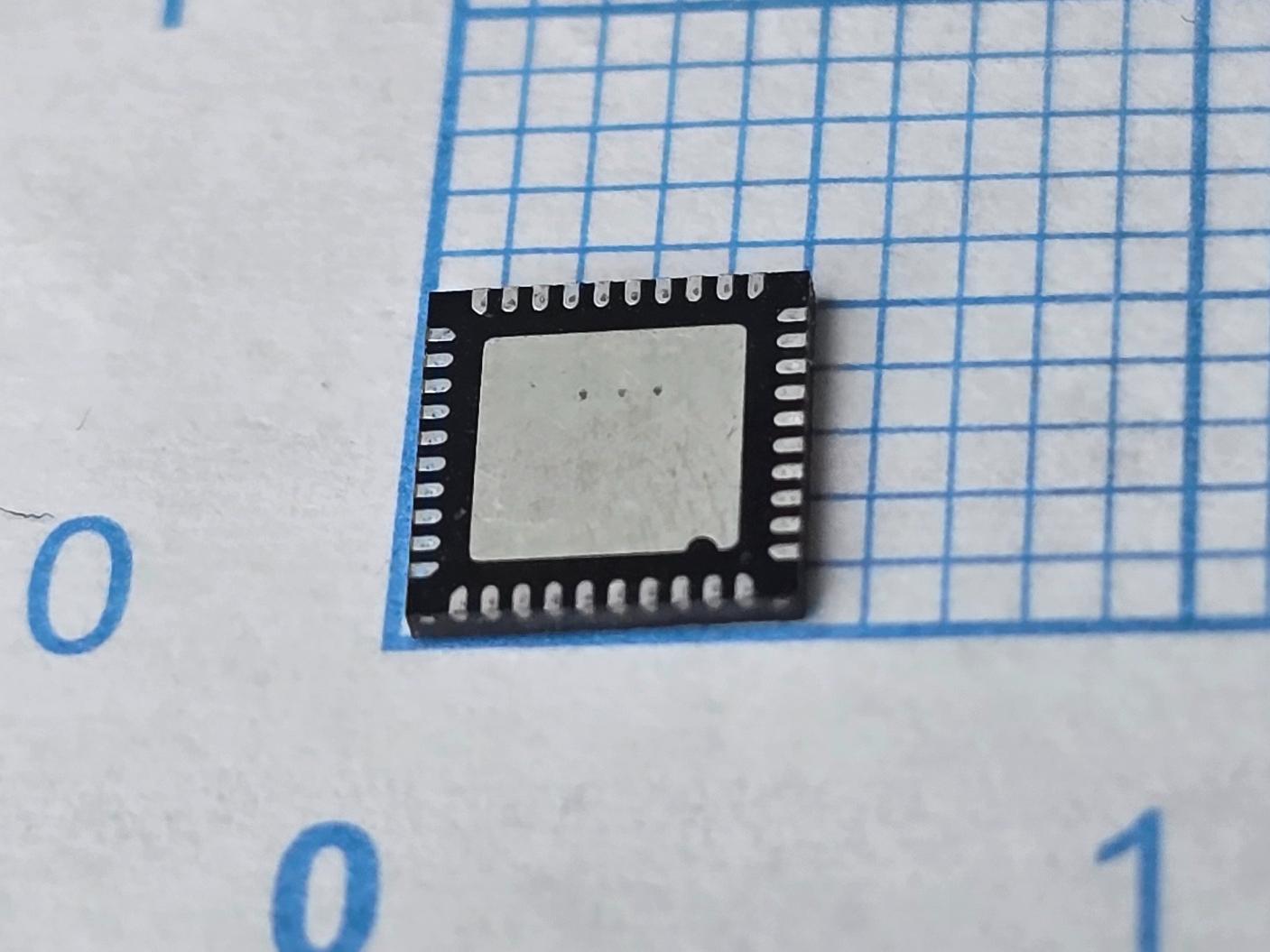

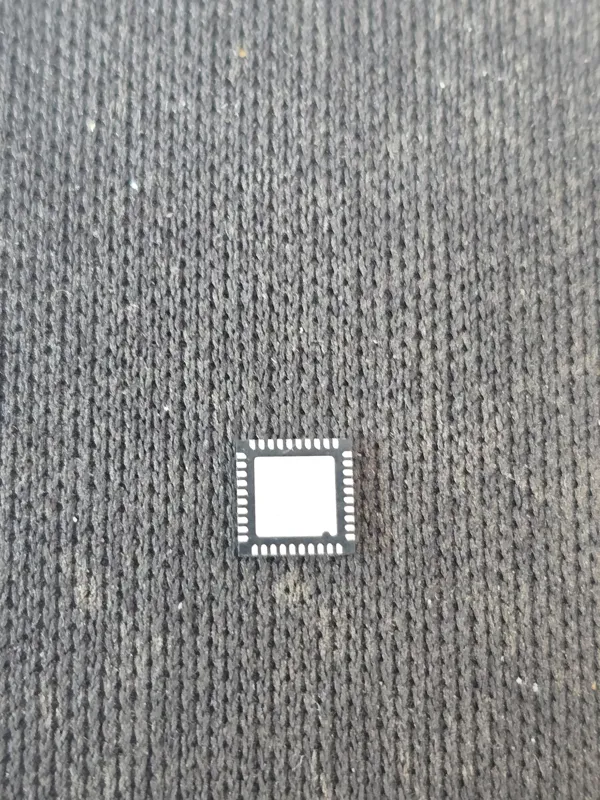

این آیسی در پکیج QFN-40 عرضه میشود. پایههای اصلی شامل:

IN1L / IN1R ، IN2L / IN2R ، IN3L / IN3R : ورودیهای صوتی آنالوگ

HPOUTL / HPOUTR : خروجی هدفون

LINEOUTL / LINEOUTR : خروجی خط صوتی

ADCDAT / DACDAT : رابط داده صوتی دیجیتال

BCLK / LRC : کلاک رابط صوتی

SCLK / SDIN : رابط کنترلی I2C

AVDD / DVDD / DBVDD : پایههای تغذیه

عملکرد در مدار:
WM8903L سیگنال صوتی آنالوگ میکروفون یا ورودی صدا را توسط ADC به داده دیجیتال تبدیل کرده و داده دیجیتال را توسط DAC به سیگنال صوتی آنالوگ تبدیل میکند. این آیسی دارای تقویتکننده هدفون داخلی، مدار کنترل میکروفون، رابط I2S و کنترل از طریق I2C بوده و در بردهای صوتی، تبلتها، تجهیزات قابل حمل و سیستمهای پردازش صدا استفاده میشود.

علائم خرابی:
در صورت خرابی WM8903L، صدا از خروجی پخش نمیشود، ورودی میکروفون کار نمیکند، صدای خروجی دارای نویز یا اعوجاج میشود، ارتباط صوتی دیجیتال برقرار نمیشود، یا دستگاه در بخش صوتی دچار خطا خواهد شد.
