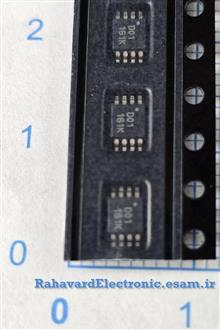

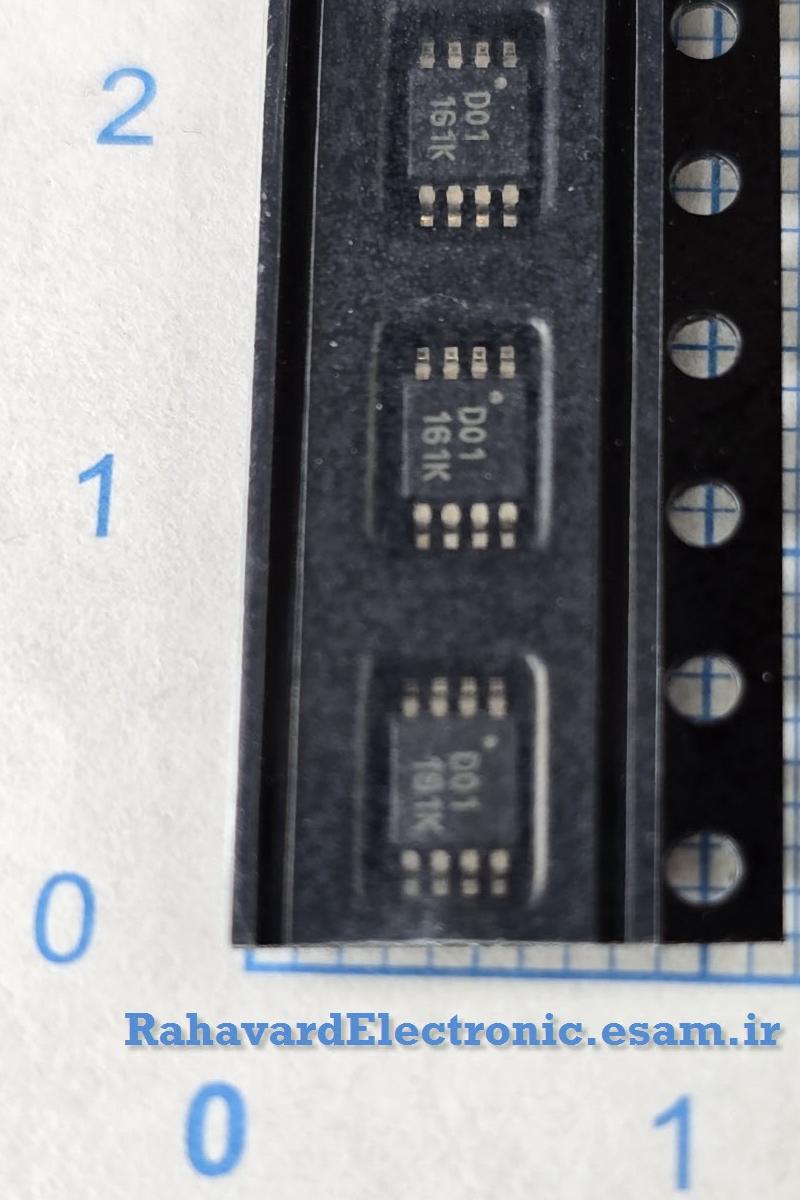

آی سی DAC8501E MSOP-8

آی سی DAC8501E 16-Bit Digital to Analog Converter (DAC)

آی سی DAC8501E یک مبدل دیجیتال به آنالوگ (DAC) تک کاناله 16 بیتی ساخت Texas Instruments است که دارای خروجی ولتاژ Rail-to-Rail و رابط سریال SPI / QSPI / Microwire میباشد. این قطعه برای تبدیل داده دیجیتال به ولتاژ آنالوگ دقیق در تجهیزات اندازهگیری، PLC، کنترل صنعتی، ابزار دقیق و سیستمهای مبتنی بر میکروکنترلر استفاده میشود. ()

پین اوت (VSSOP-8):
1 VFB (فیدبک خروجی)
2 VOUT (خروجی آنالوگ)
3 VREF (ولتاژ مرجع)
4 AGND (زمین آنالوگ)
5 SCLK (کلاک رابط سریال)
6 DIN (ورودی داده سریال)
7 SYNC (انتخاب تراشه / فعالسازی ارتباط)
8 VDD (تغذیه)
()

کارکرد در مدار:
این آیسی اطلاعات دیجیتال دریافتی از پردازنده را به ولتاژ آنالوگ دقیق تبدیل میکند و برای تولید فرمان آنالوگ، کنترل شیرهای صنعتی، تنظیم ولتاژ، کالیبراسیون، کنترل موتور و تجهیزات اندازهگیری استفاده میشود. ()

علائم خرابی در مدار:

نبود یا اشتباه بودن ولتاژ خروجی آنالوگ

تغییر نکردن خروجی با تغییر داده ورودی

خطای کنترل در تجهیزات صنعتی

ایجاد خطا در سیستم اندازهگیری یا کالیبراسیون

عدم ارتباط صحیح با پردازنده از طریق SPI
