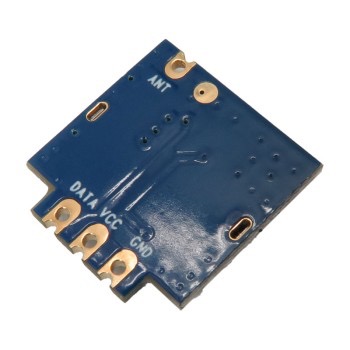

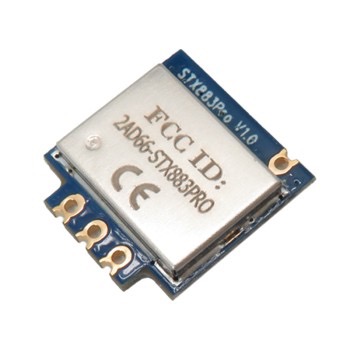

ماژول فرستنده بی سیم 433 مگاهرتز STX883PRO

ماژول STX883PRO-433MHz یک ماژول فرستنده بیسیم ASK با فرکانس 433 مگاهرتز است که برای انتقال داده در مسافتهای طولانی کاربرد دارد. این ماژول ارتباط بیسیم 433MHz با توان خروجی 10 دسیبلمیلیوات (dBm) سیگنالهای اطلاعاتی را با قدرت زیاد ارسال میکند و پورت داده آن بهطور مستقیم به پردازنده متصل میشود. طراحی کوچک و فشرده این ماژول، آن را برای کاربردهایی که نیاز به فضای محدود دارند، ایدهآل میسازد.
ماژول فرستنده گیرنده 433MHz بهطور خاص برای گسترش و توسعه محصولات وایرلس طراحی شده است. از جمله کاربردهای رایج آن میتوان به سیستمهای امنیتی بیسیم، دربهای ریموت، و انتقال دادههای صنعتی اشاره کرد. این ماژول رادیویی 433MHz بهویژه در پروژههای با نیاز به مصرف انرژی پایین و برد طولانیمدت بسیار مناسب است.
ماژول STX883PRO میتواند در شرایط دمایی بین 20 تا 75 درجه سانتیگراد بهطور پایدار عمل کند و با جریان 20 میلیآمپر کار کند. از این فرستنده STX883PRO برای انتقال دادهها و سیگنالهای هشدار در سیستمهای بیسیم استفاده میشود، بهطوری که سیگنالها بدون نیاز به سیمکشی و از مسافتهای طولانی بهراحتی منتقل میشوند.
ماژول فرستنده بی سیم 433 مگاهرتز STX883PRO گزینهای بسیار عالی برای پروژههای ارتباطی بیسیم است که نیاز به برد طولانی و مصرف انرژی کم دارند. با توجه به ویژگیهای فنی این ماژول، استفاده از آن در سیستمهای ، تجهیزات صنعتی و شبکههای بیسیم گسترده بسیار کاربردی و موثر است.

کاربرد :

1. سیستمهای امنیتی بیسیم : ماژول STX883PRO برای انتقال سیگنالهای هشدار و وضعیت از سنسورها به مرکز کنترل در سیستمهای امنیتی بیسیم استفاده میشود. این ماژول امکان نظارت از راه دور را فراهم میآورد و نیاز به سیمکشی را حذف میکند.
2. دربهای ریموت کنترل : این ماژول برای ارسال سیگنالهای کنترل به سیستمهای درب اتوماتیک و دربهای گاراژ از راه دور کاربرد دارد. با توان بالای ارسال سیگنال، این ماژول میتواند مسافتهای طولانی را پوشش دهد.سیستمهای کنترل صنعتی بیسیم در صنایع مختلف: برای ارتباط بین ماشینآلات، سنسورها و سیستمهای نظارت از راه دور استفاده میشود. این ارتباط بیسیم باعث بهبود کارایی و کاهش هزینههای نصب سیستمهای سیمی میشود.
3. انتقال داده در پروژههای تحقیقاتی و آموزشی : برای انتقال دادهها از سنسورهای مختلف به سیستمهای مرکزی در پروژههای علمی و آموزشی کاربرد دارد. این ویژگی برای محیطهای تحقیقاتی و پروژههای آزمایشگاهی بسیار مفید است.
4. ارتباطات اینترنتی و شبکههای وایرلس (Wi-Fi)

مشخصات فنی :

1. فرکانس عملیاتی: 433 مگاهرتز

2. مدولاسیون: ASK (Amplitude Shift Keying)

3. توان خروجی: 10 دسیبل میلیوات (dBm)

4. ولتاژ کاری: 1.2V تا 6V (مقدار معمول: 3V)

5. جریان مصرفی: حدود 20 میلیآمپر (جریان خواب: 0.01 میکروآمپر)

6. دمای کاری: 20°C تا 75°C

7. حساسیت گیرنده: 105 dBm یا 110 dBm (حداقل قدرت سیگنال دریافتی)
8. نوع اتصال: UART

9. ابعاد ماژول: 18.0 میلیمتر طول و 14.0 میلیمتر عرض
10. پروتکل ارتباطی: سریال (RS-232)

اتصال UART به معنای استفاده از پروتکل سریال آسنکرون برای ارسال و دریافت دادهها بین دستگاهها است

RS-232 یک استاندارد ارتباطی سریال است که برای انتقال دادهها بین دو دستگاه با استفاده از سیگنالهای ولتاژی خاص طراحی شده است.

مدولاسیون ASK (Amplitude Shift Keying) یک تکنیک مدولاسیون است که در آن دامنه (Amplitudes) سیگنال حامل بهطور متناوب تغییر میکند تا دادههای دیجیتال منتقل شوند. به عبارت دیگر، در این روش، اطلاعات بهوسیله تغییر میزان قدرت سیگنال ارسال میشود.

امکانات :

1. فرکانس 433 مگاهرتز: انتقال داده در مسافتهای طولانی با فرکانس 433 مگاهرتز برای کاربردهای مختلف بیسیم.

2. مدولاسیون ASK (Amplitude Shift Keying): استفاده از مدولاسیون ASK برای افزایش کارایی و کاهش تداخل سیگنالها در انتقال دادهها.

3. توان خروجی 10 دسیبلمیلیوات (dBm): توان خروجی بالا برای ارسال سیگنالهای قوی و پایدار در مسافتهای طولانی.

4. ولتاژ کاری گسترده (1.2V تا 6V): امکان کارکرد در محدوده وسیعی از ولتاژها برای استفاده در انواع پروژهها.

5. جریان مصرفی پایین (حدود 20 میلیآمپر): مصرف انرژی کم برای استفاده در پروژههای قابل حمل و باتریخور.

6. دمای کاری وسیع (-20°C تا 75°C): عملکرد قابل اطمینان در دماهای مختلف برای محیطهای صنعتی و جوی.

7. ابعاد کوچک و طراحی فشرده: ابعاد کوچک برای استفاده در دستگاههای با فضای محدود.

8. سازگاری با پردازندهها و میکروکنترلرها: قابلیت اتصال به پردازندهها و میکروکنترلرها برای راحتی در پیادهسازی پروژهها.
9. تشعشعات پایین

10. پایداری فرکانسی بالا

11. قابلیت گذراندن استانداردهای مختلف تست بینالمللی

مستندات:
