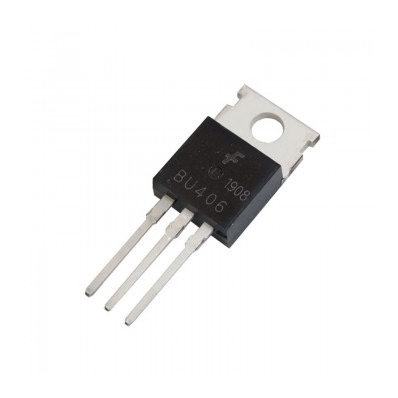

ترانزیستور BU406 ولتاژ بالا

ترانزیستور ولتاژ بالا BU406 پکیج TO-220

های BJT در دو نوع  NPN و PNP موجود هستند که اصول عملکرد آنها دقیقاً مشابه یکدیگر است، تنها تفاوت این دو نوع ترانزیستور در پلاریته منبع تغذیه بایاس آنها است که مخالف یکدیگر است. ترانزیستور BJT BU406 از نوع NPN یک ترانزیستور ولتاژ بالاست که ولتاژ کلکتور-امیتر آن می تواند تا 200 ولت افزایش یابد و جریان کلکتور 7 آمپری دارد.پکیج و بسته بندی این ترانزیستور سه پایه از نوع TO-220 است و در ساخت و تعمیرات دستگاه خانگی و صنعتی بخور سرد و مدارات سوئیچینگ سرعت بالا کاربرد دارد.


کاربرد ترانزیستور ولتاژ بالا BU406:

1. تعمیر بردهای بخور سرد خانگی و صنعتی
2. تلویزیون های مونوکروم

مشخصات ترانزیستور BU406:

1. نوع ترانزیستور: NPN
2. تعداد پایه: 3
3. دمای کاری: -55 تا 150 درجه سانتی گراد
4. ولتاژ کلکتور-امیتر: 200 ولت
5. جریان کلکتور: 7 آمپر
6. نوع بسته بندی: TO-220
7. توان مصرفی: 60 وات
8. طول: 10 میلی متر
9. عرض: 4.7 میلی متر
10. ارتفاع: 15.38 میلی متر


مستندات:
