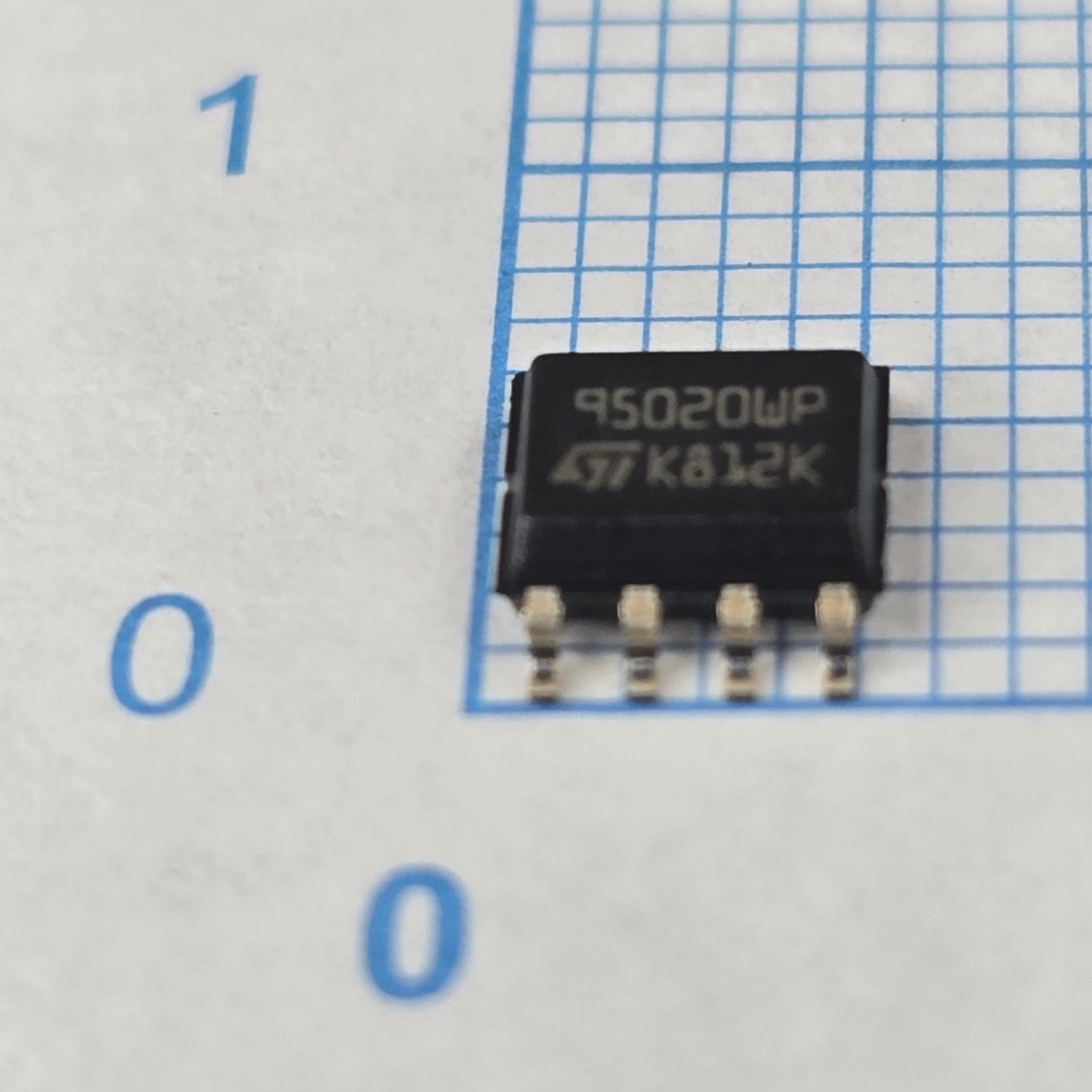

آی سی M95020WP 95020WP SO8

M95020WP

M95020WP یک حافظه EEPROM سریال 2Kbit (256×8) از نوع SPI است که برای ذخیره دائمی اطلاعات، تنظیمات و پارامترهای دستگاههای الکترونیکی استفاده میشود. اطلاعات آن پس از قطع برق نیز حفظ میشود.

پیناوت:

پایه 1: S انتخاب تراشه (Chip Select)

پایه 2: Q خروجی داده سریال

پایه 3: W محافظت در برابر نوشتن (Write Protect)

پایه 4: VSS زمین

پایه 5: D ورودی داده سریال

پایه 6: C کلاک سریال

پایه 7: HOLD توقف ارتباط سریال

پایه 8: VCC تغذیه

کارکرد در مدار:
از طریق رابط SPI با میکروکنترلر یا پردازنده ارتباط برقرار میکند و اطلاعاتی مانند تنظیمات، پارامترهای کاری و دادههای کالیبراسیون را ذخیره و بازیابی میکند.

علائم خرابی در مدار:

ذخیره نشدن تنظیمات یا پارامترها

خواندن اطلاعات اشتباه از حافظه

عدم شناسایی EEPROM توسط کنترلر

برگشت تنظیمات دستگاه به حالت پیشفرض

خطا هنگام راهاندازی دستگاه

عدم امکان نوشتن یا پاک کردن اطلاعات
