آی سی EPM7064SLC84-10N EPM7064SLC84 EPM7064 7064

EPM7064SLC84-10N

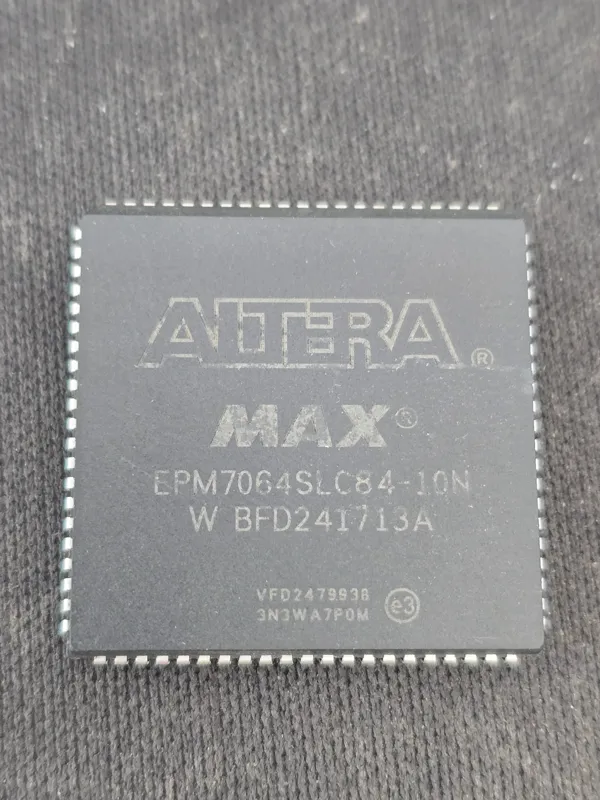

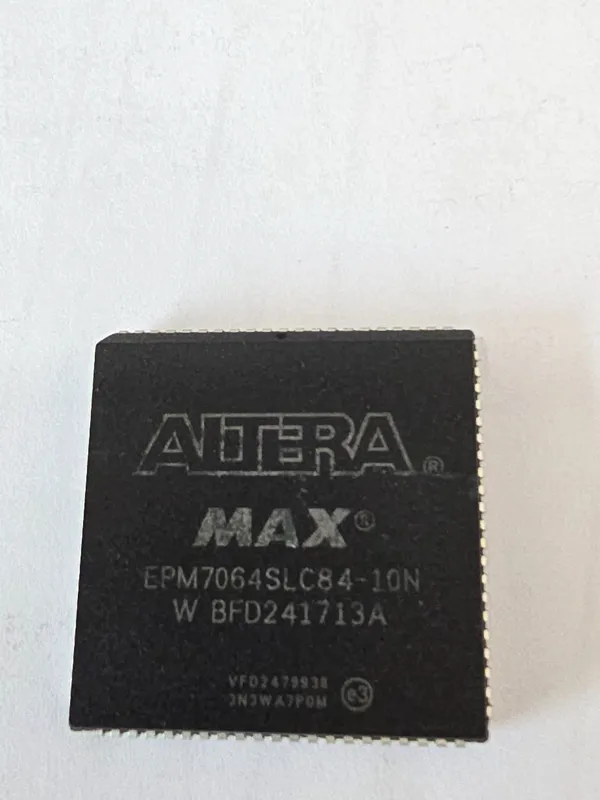

EPM7064SLC84-10N یک آیسی CPLD قابل برنامهریزی از خانواده MAX 7000S شرکت Altera است که دارای 64 ماکروسِل بوده و برای پیادهسازی مدارهای منطقی قابل برنامهریزی، کنترل دیجیتال و رابطهای منطقی استفاده میشود. پسوند -10 نشاندهنده سرعت تراشه و 84 مربوط به پکیج PLCC-84 است.

پیناوت:
این قطعه دارای 84 پایه است که بسته به طراحی و برنامه داخلی میتوانند بهعنوان ورودی، خروجی یا پایههای عملکردی مورد استفاده قرار گیرند. پایههای تغذیه و زمین نیز برای تأمین توان بخشهای داخلی تراشه در نظر گرفته شدهاند. پینهای دقیق I/O به پروژه و فایل برنامهریزیشده بستگی دارند.

کارکرد در مدار:
بهعنوان یک منطق قابل برنامهریزی برای اجرای توابع منطقی، کنترل سیگنالها، شمارندهها، رجیسترها، دیکودرها و مدارهای کنترلی استفاده میشود و میتواند جایگزین تعداد زیادی گیت منطقی مجزا شود.

علائم خرابی در مدار:

عدم اجرای صحیح منطق و عملکرد دستگاه

تغییر یا ثابت ماندن غیرعادی خروجیها

عدم پاسخ صحیح ورودیها

اختلال در راهاندازی یا کنترل بخشهای مختلف دستگاه

در خرابی شدید، عدم شناسایی یا عدم عملکرد CPLD پس از روشن شدن مدار
