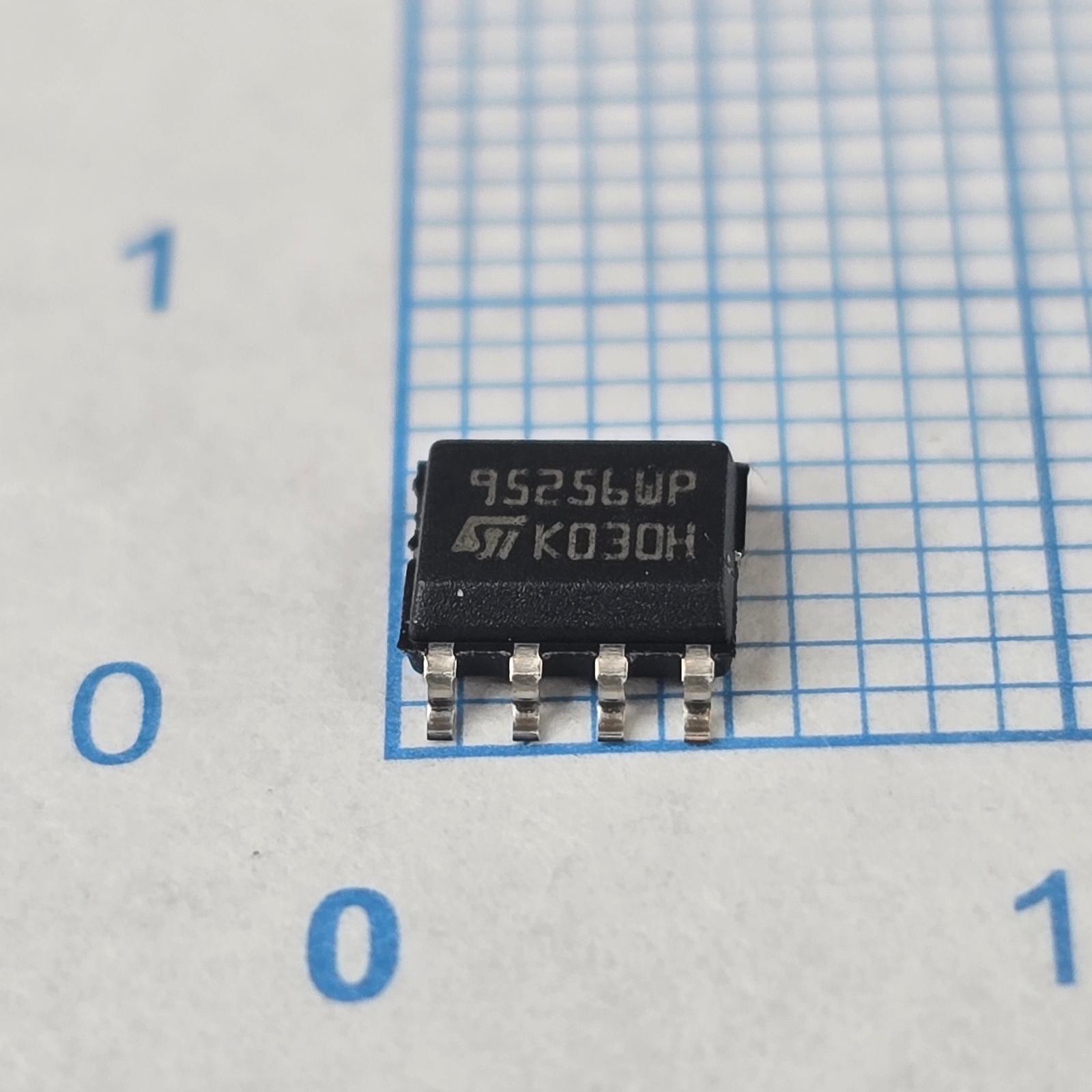

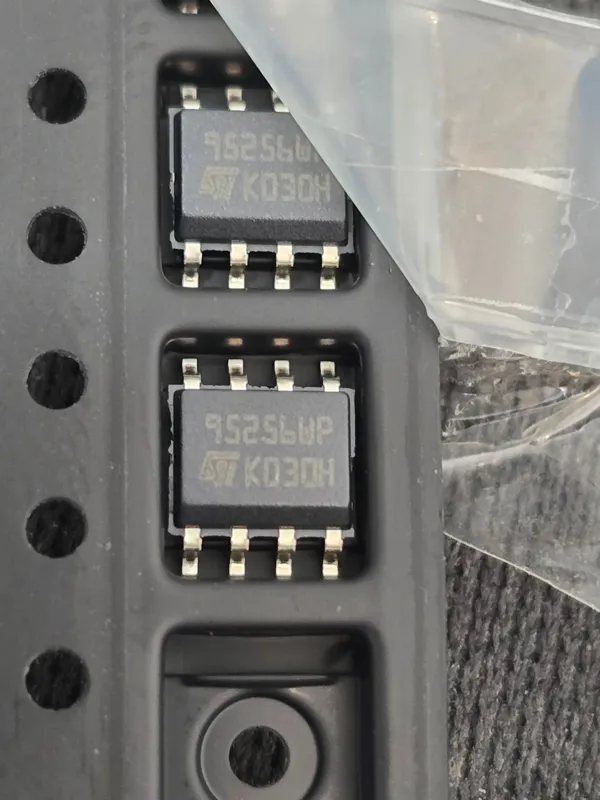

آی سی M95256WP 95256WP SO-8 SMD EEPROM 256K-bit

M95256WP

M95256WP یک حافظه EEPROM سریال 32Kbit (4K×8) از نوع SPI است که برای ذخیره دائمی اطلاعات، تنظیمات و پارامترهای دستگاههای الکترونیکی استفاده میشود. اطلاعات حافظه پس از قطع برق نیز حفظ میشوند.

پیناوت:

1: S (Chip Select) انتخاب تراشه

2: Q (Serial Data Out) خروجی داده

3: W (Write Protect) محافظت در برابر نوشتن

4: VSS زمین

5: D (Serial Data In) ورودی داده

6: C (Serial Clock) کلاک سریال

7: HOLD توقف ارتباط سریال

8: VCC تغذیه

کارکرد در مدار:
از طریق رابط SPI با میکروکنترلر یا پردازنده ارتباط برقرار کرده و اطلاعاتی مانند تنظیمات، کالیبراسیون، پارامترهای کاری و دادههای کاربر را ذخیره و بازیابی میکند.

علائم خرابی در مدار:

ذخیره نشدن یا تغییر اشتباه تنظیمات دستگاه

خواندن اطلاعات نادرست از حافظه

عدم شناسایی EEPROM توسط کنترلر

برگشت تنظیمات دستگاه به مقادیر پیشفرض

خطا در راهاندازی یا عملکرد بخشهایی که به اطلاعات حافظه وابستهاند

عدم امکان نوشتن یا پاککردن اطلاعات
