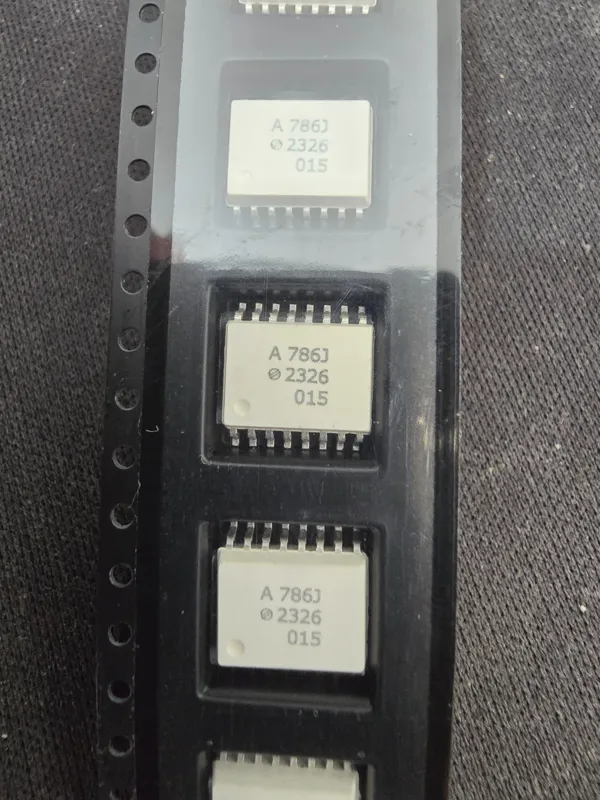

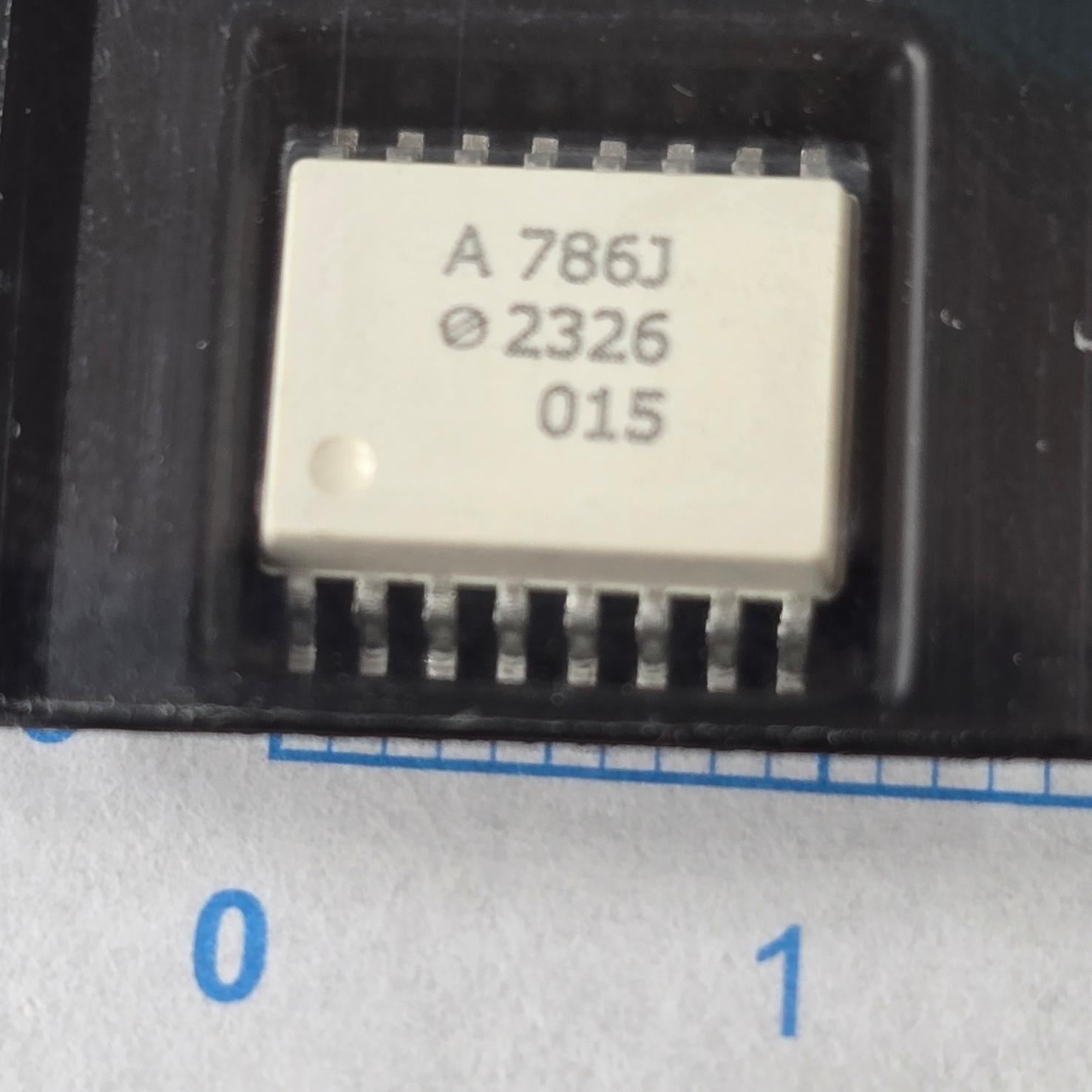

آی سی اورجینال A786J HCPL-786J HCPL786J SOP-16 SMD

معرفی آیسی A786J (HCPL-786J)

A786J یک آیسی ایزولهکننده اندازهگیری آنالوگ (Isolated Sigma-Delta Modulator) ساخت شرکت Avago Technologies / Broadcom است که برای اندازهگیری دقیق جریان و ولتاژ در مدارهای قدرت استفاده میشود. این قطعه با استفاده از تکنولوژی اپتوایزولاسیون، سیگنال آنالوگ سمت قدرت را به یک دیتای دیجیتال با ایزولاسیون الکتریکی بالا منتقل میکند.

این آیسی بهطور ویژه در درایو موتور، اینورترها و سیستمهای کنترل توان برای اندازهگیری جریان فاز موتور و حفاظت مدارهای قدرت کاربرد دارد.

نوع: Isolated Sigma-Delta Modulator
سازنده: Avago Technologies / Broadcom
کاربرد اصلی: اندازهگیری ایزوله جریان و ولتاژ
رزولوشن مؤثر: حدود 15 بیت
روش تبدیل: Sigma-Delta ADC Modulator
ولتاژ ایزولاسیون: تا حدود 5000Vrms
پکیج: SOIC-16

پینهای مهم (SO-16)

VIN+ / VIN-: ورودی آنالوگ اندازهگیری

VDD1 / GND1: تغذیه سمت ورودی قدرت

VDD2 / GND2: تغذیه سمت خروجی کنترل

DATA: خروجی دیتای مدولهشده

CLK: کلاک انتقال داده

TEST: پایه تست داخلی

شماره دقیق پایهها بسته به نسخه (HCPL-7860 یا HCPL-786J) باید از دیتاشیت بررسی شود.

کاربرد در مدار

A786J وظیفه انتقال ایزوله اطلاعات اندازهگیری از بخش ولتاژ بالا به مدار کنترل را بر عهده دارد.

کاربردهای رایج:

اینورترهای صنعتی

درایو موتور AC و Servo Drive

UPS و منابع تغذیه قدرت

سیستمهای کنترل موتور

تجهیزات انرژی و برق صنعتی

اندازهگیری جریان IGBT و MOSFET

حفاظت اضافه جریان

علائم خرابی

در صورت خرابی A786J معمولاً موارد زیر مشاهده میشود:

خطای اندازهگیری جریان موتور

آلارم Over Current در درایو

نمایش جریان اشتباه یا صفر

قطع شدن فیدبک جریان

خطای ADC یا Communication بین برد قدرت و کنترل

عملکرد ناپایدار اینورتر

گرم شدن غیرعادی آیسی

نکات تعمیراتی

قبل از تعویض A786J موارد زیر بررسی شود:

تغذیه هر دو سمت ایزولاسیون

سلامت سنسور جریان یا مقاومت شنت ورودی

وجود کلاک و دیتا در سمت خروجی

قطعات اطراف ورودی آنالوگ

مسیرهای GND1 و GND2

خرابی مقاومت شنت، افزایش جریان موتور، اتصال کوتاه بخش قدرت یا آسیب ناشی از ولتاژ بالا میتواند باعث خرابی این قطعه شود.

توجه: این قطعه در تعمیر درایوهای صنعتی و بردهای قدرت ارزش بالایی دارد، زیرا معمولاً در تجهیزات حرفهای اندازهگیری جریان موتور استفاده شده و جایگزین عمومی سادهای ندارد.
