درایور موتورDC براشلس سه فاز BLDC مدل350W ZS-X11B

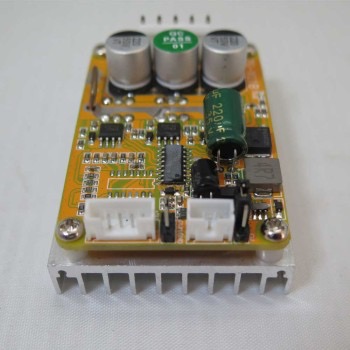

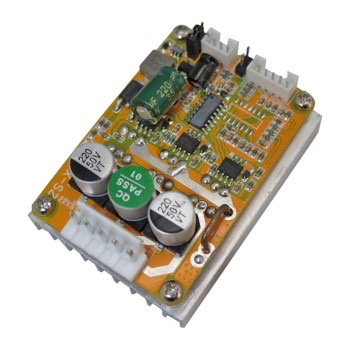

درایور موتور DC براشلس سه فاز BLDC مدل 350W ZS-X11B یک کنترلر با سنسور اثر هال است که با ولتاژ 5 الی 36 ولت کار می کند و در برابر افزایش بیش از حد ولتاژ محافظت می شود. بر روی این درایور، پتانسیومتر قرار دارد که با آن می توان میزان سرعت موتور را کنترل کرد و مانند سایر کنترلرها نیاز به برد جداگانه ندارد.  این درایور 350 وات برای موتورهای براشلس است که قابلیت اتصال به سنسورهای هال را نیز دارد. این نوع درایورها معمولاً از مدلهای ZS-X11B الهام گرفتهاند، ولی با تغییراتی در طراحی سختافزار، این نسخه از برای مواردی مناسب است که نیاز به کنترل دقیق، شروع نرم، و پایش موقعیت موتور وجود دارد گزینه ایده آلی می باشد.
درایور موتور BLDC برای موتورهای سه فاز از طریق سه سیم MA MB MC اتصال خود را برقرار می کند. دو پایه تغذیه VCC و GND نیز در کنار سایر سیم ها قرار گرفته است.

توجه: فقط جهت موتور های از نوع براشلس با سنسور اثر هال قابل استفاده است.

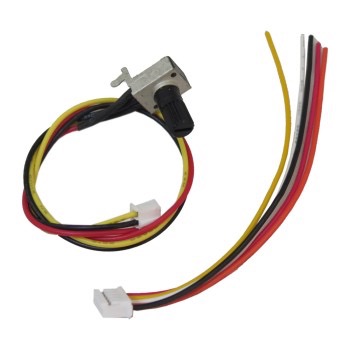

راهنمای رابط اتصال سیم های سنسور اثر هال:
سیم قرمز: تغذیه مثبت سنسور هال
سیم مشکی: تغذیه منفی سنسور هال (زمین)
سیم زرد: H a (فاز A)
سیم سفید: H b (فاز B)
سیم نارنجی: H c (فاز C)


راهنمای رابط اتصال موتور اثر هال: در تصاویر آورده شده است.

کاربرد:

1. پرینترهای سهبعدی
2. درایورهای صنعتی با نیاز به کنترل دقیق
3. دربهای اتوماتیک یا رباتهای چرخدار
4. رباتهای متحرک و اتوماسیون صنعتی
5. پمپهای دقیق و فنهای پرسرعت
6. ماشینآلات CNC و حکاکی
7. دوچرخه و اسکوتر برقی

مشخصات:

1. توان: 350 وات
2. ولتاژ کاری: 5 الی 36 ولت DC
3. قابلیت تشخیص موقعیت دقیق روتور با استفاده از 3 سنسور هال (H1, H2, H3)
4. استارت نرم تر، کنترل بهتر در سرعتهای پایین نسبت به مدل بدون سنسور هال
5. دارای ورودی برای سیگنال PWM یا آنالوگ 0 الی 5 ولت برای کنترل سرعت
6. پشتیبانی از تغییر جهت چرخش
7. محافظت در برابر جریان بیش از حد، قفل شدن، ولتاژ بالا
8. خروجی سیگنال سرعت برای فیدبک (مانند پین SC)
