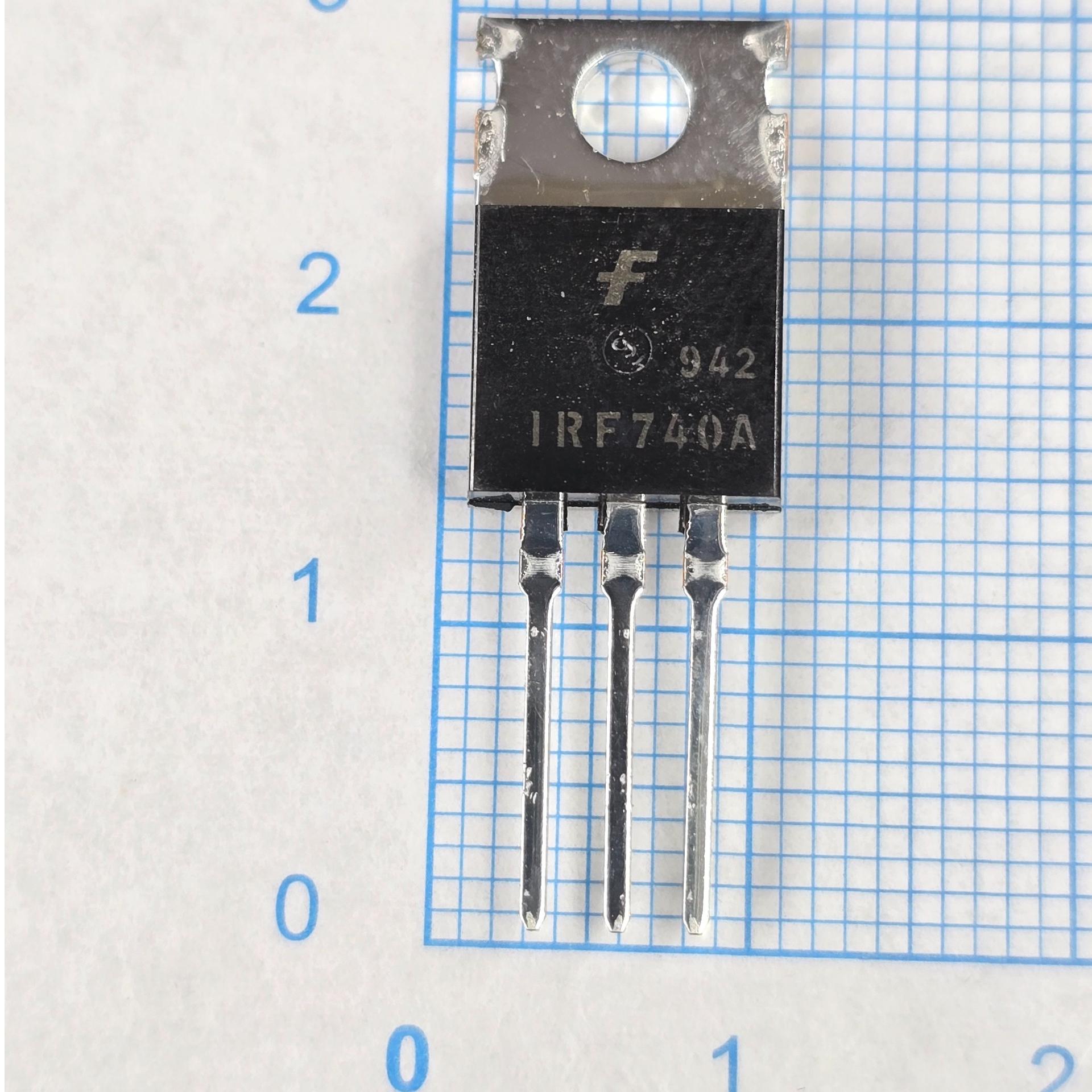

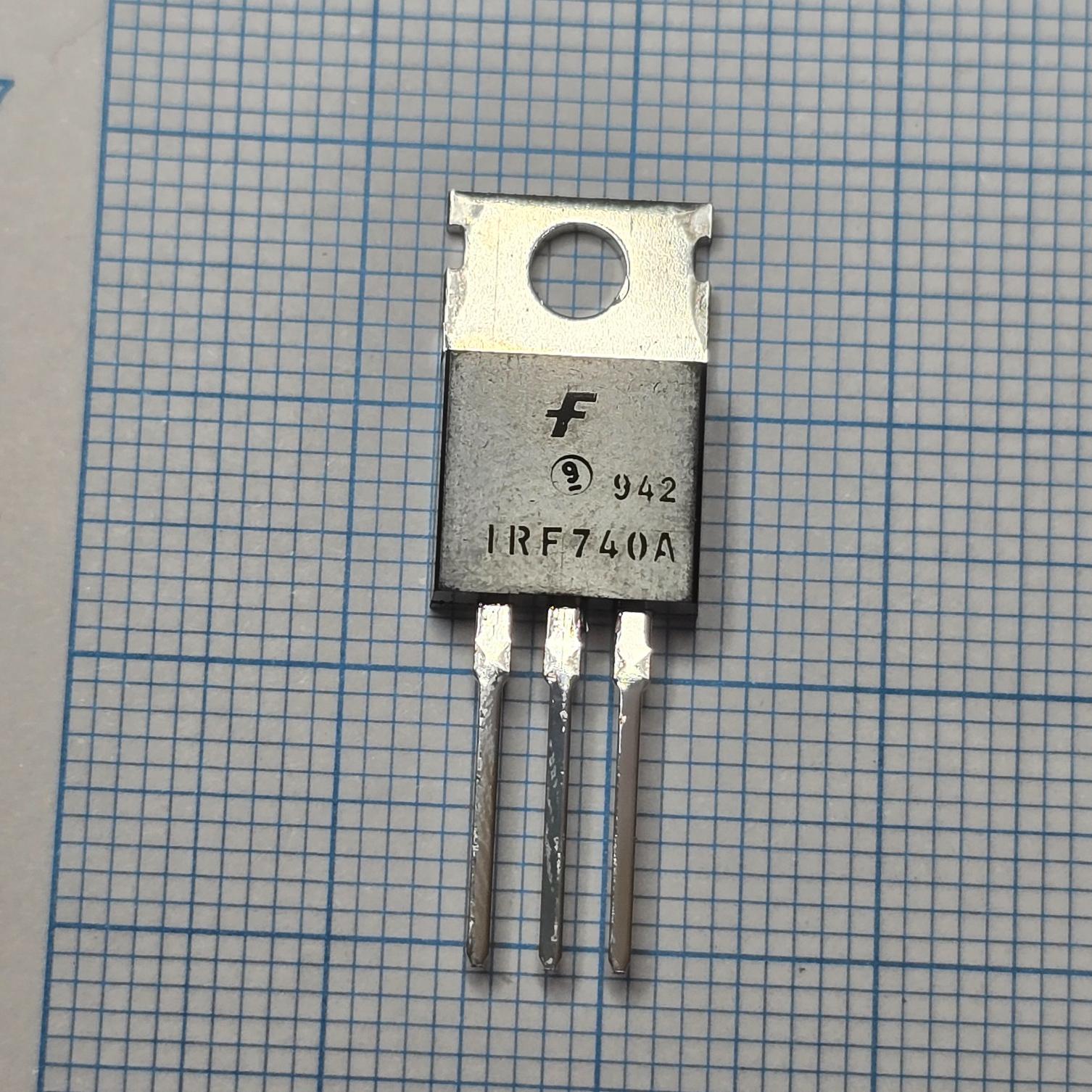

ترانزیستور IRF740A TO220

 ترانزیستور IRF740 ماسفت قدرت کانال N

IRF740 یک ماسفت قدرت N-Channel MOSFET ساخت شرکتهای مختلف مانند Vishay و STMicroelectronics است که برای کاربردهای سوئیچینگ با ولتاژ بالا طراحی شده است. این قطعه در منابع تغذیه سوئیچینگ، اینورترها، درایور موتورها و تجهیزات صنعتی استفاده میشود. ()

مشخصات فنی:

نوع قطعه: N-Channel Power MOSFET

پکیج: TO-220

ولتاژ درین-سورس (VDS): 400V

جریان درین (ID): حدود 10A (در شرایط مناسب خنککاری)

توان تلفاتی: حدود 125W

ولتاژ گیت-سورس (VGS): ±20V

مقاومت روشن (RDS(on)): حدود 0.55Ω در VGS=10V

مناسب برای فرکانسهای سوئیچینگ متوسط
()

پین اوت IRF740:

(نمای روبهروی قطعه، نوشته به سمت شما)

G (Gate) : پایه فرمان گیت

D (Drain) : پایه درین

S (Source) : پایه سورس

بدنه فلزی پشت قطعه معمولاً به پایه Drain متصل است.

عملکرد در مدار:

IRF740 یک کلید الکترونیکی سریع است که با اعمال ولتاژ به پایه Gate مسیر عبور جریان بین Drain و Source را کنترل میکند.
در حالت روشن، مقاومت بین Drain و Source کم شده و جریان عبور میکند؛ در حالت خاموش، مسیر قطع میشود.

این ماسفت معمولاً در بخش قدرت مدارهای زیر دیده میشود:

منابع تغذیه سوئیچینگ (SMPS)

اینورترها

مدارهای PFC

درایورهای موتور

تجهیزات صنعتی و UPS

علائم خرابی IRF740 در مدار:

اتصال کوتاه بین پایههای Drain و Source

سوختن فیوز ورودی مدار

روشن نشدن منبع تغذیه یا اینورتر

افزایش جریان مصرفی

گرم شدن سریع ماسفت

تخریب مقاومت گیت یا درایور گیت

ایجاد صدای غیرعادی در منابع سوئیچینگ

نوسان یا افت ولتاژ خروجی

تست سریع با مولتیمتر:

بین Drain و Source در حالت سالم نباید اتصال کوتاه وجود داشته باشد.

با شارژ شدن پایه Gate نسبت به Source، ممکن است ماسفت برای لحظهای روشن شود.

تخلیه Gate باید باعث خاموش شدن مجدد آن شود.

کاربردها:

منابع تغذیه صنعتی

اینورترهای DC/AC

UPS

کنترل موتورهای DC

مدارهای سوئیچینگ ولتاژ بالا

تجهیزات اتوماسیون صنعتی

()
