یکعدد آی سی LM348N LM348 LM 348 DIP14

  آیسی LM348N

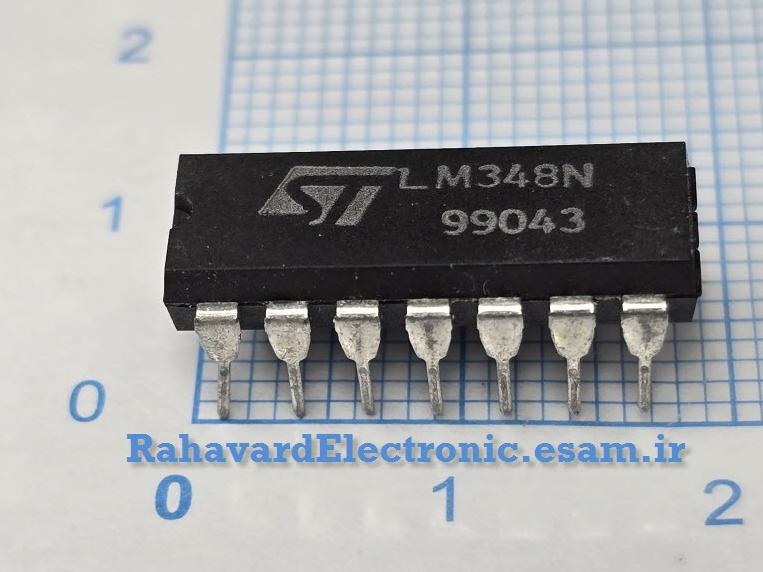

LM348N یک تقویتکننده عملیاتی چهارکاناله (Quad Operational Amplifier) ساخت Texas Instruments است که در یک پکیج DIP-14 چهار آپامپ مستقل را در اختیار قرار میدهد. این آیسی از خانواده LM124/LM324 است و برای مدارهای تقویت، فیلتر، کنترل و پردازش سیگنالهای آنالوگ کاربرد دارد.

مشخصات مهم:

نوع: Quad Op-Amp

تعداد کانال: 4

نوع ورودی: BJT

ولتاژ تغذیه: حدود ±1.5V تا ±18V

حداکثر ولتاژ تغذیه: 36V

Gain-Band: حدود 1MHz

Slew Rate: حدود 0.5V/µs

جریان مصرفی: حدود 1.4mA برای هر کانال

پکیج: PDIP-14

محدوده دمای کاری نسخه N: حدود 0 تا 70°C

پینآوت LM348N

1: خروجی آپامپ 1

2: ورودی معکوسکننده آپامپ 1

3: ورودی غیرمعکوسکننده آپامپ 1

4: VCC+

5: ورودی غیرمعکوسکننده آپامپ 2

6: ورودی معکوسکننده آپامپ 2

7: خروجی آپامپ 2

8: خروجی آپامپ 3

9: ورودی معکوسکننده آپامپ 3

10: ورودی غیرمعکوسکننده آپامپ 3

11: VCC

12: ورودی غیرمعکوسکننده آپامپ 4

13: ورودی معکوسکننده آپامپ 4

14: خروجی آپامپ 4

کاربردها

تقویتکنندههای سیگنال آنالوگ

فیلترهای فعال

مدارهای کنترل صنعتی

مدارهای اندازهگیری

Condition کردن سیگنال سنسورها

مدارهای جمعکننده و انتگرالگیر

تجهیزات صوتی و الکترونیکی قدیمی

بردهای PLC و اتوماسیون

تفاوت با LM324

LM348 از نظر ساختار و بسیاری از مشخصات شبیه LM324 است، اما LM348 برای کار با تغذیه دو قطبی و کاربردهای عمومی آنالوگ شناخته میشود و پیکربندی آن برای مدارهای صنعتی قدیمی بسیار رایج است. برخلاف LM324، برای عملکرد ورودی و خروجی در نزدیکی ریلها طراحی نشده است.

تست اولیه

برای بررسی روی برد، ابتدا تغذیه پایههای 4 و 11 را کنترل کنید. سپس با اندازهگیری ورودیهای هر کانال و خروجی مربوطه میتوان عملکرد چهار آپامپ را بررسی کرد. اتصال کوتاه غیرعادی خروجی به یکی از ریلهای تغذیه نیز میتواند نشانه خرابی باشد.

نکته برای فروش:
LM348N به دلیل چهار آپامپ در یک پکیج DIP-14 و کاربرد گسترده در تجهیزات صنعتی و الکترونیکی قدیمی، قطعه مناسبی برای موجودی فروشگاه قطعات تعمیراتی است. هنگام جایگزینی، به پکیج DIP-14 و پسوند N توجه کنید.
