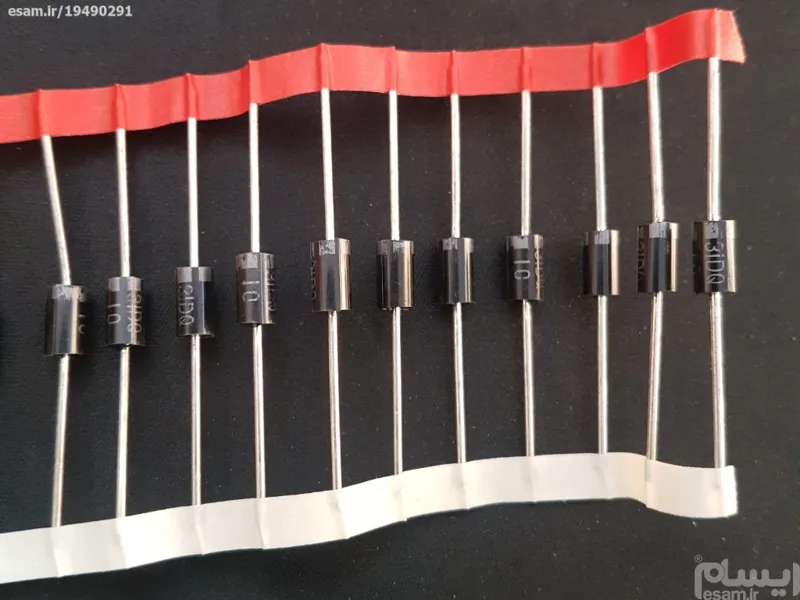

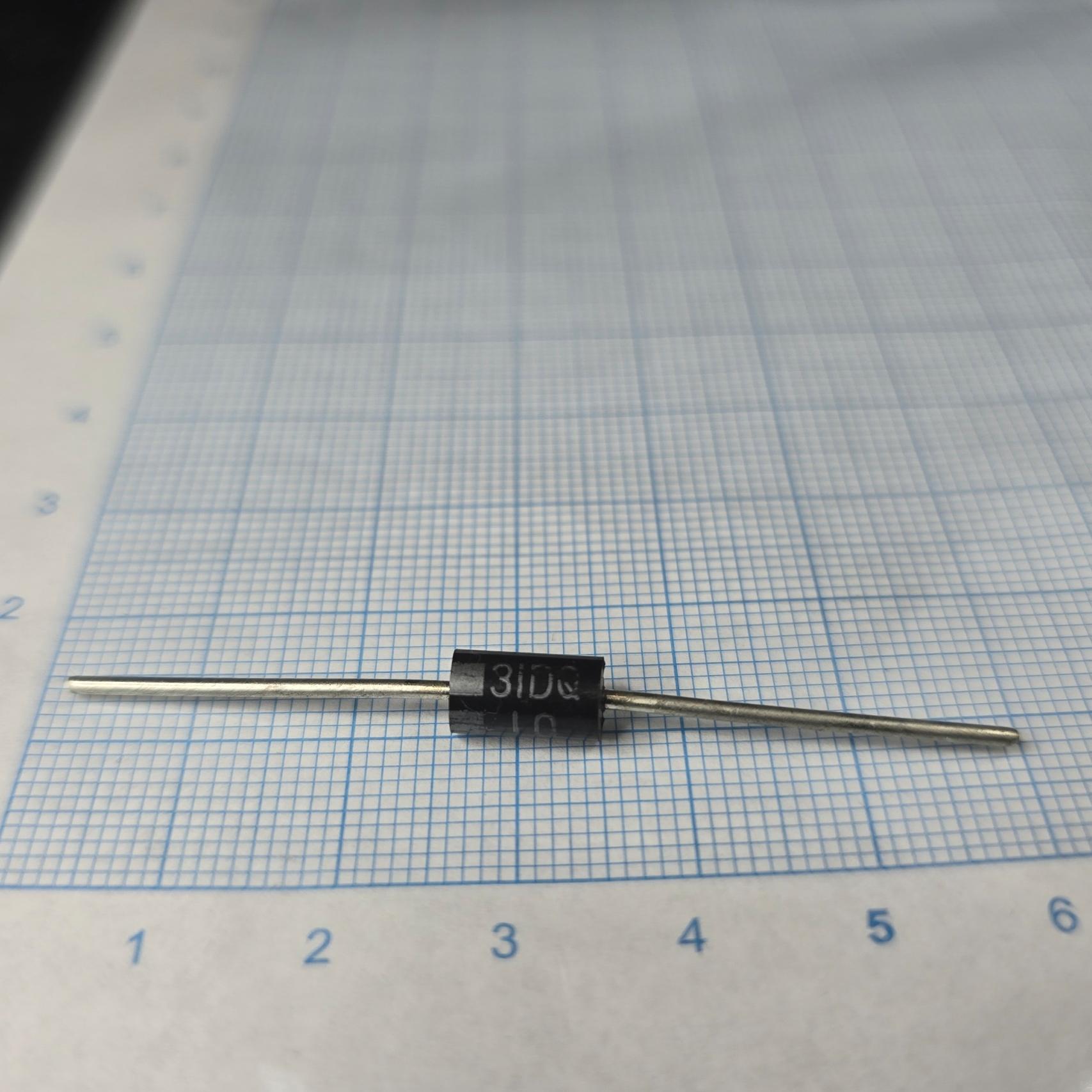

دیود شاتکی 31DQ10

دیود 31DQ10

31DQ10 یک دیود شاتکی قدرت (Schottky Barrier Rectifier) با افت ولتاژ مستقیم پایین است که برای یکسوسازی سریع در مدارهای الکترونیک قدرت طراحی شده است. این دیود دارای ولتاژ معکوس قابل تحمل 100 ولت و جریان متوسط حدود 3.3 آمپر بوده و به دلیل سرعت سوئیچینگ بالا و تلفات کم در منابع تغذیه سوئیچینگ استفاده میشود.

پیناوت: این قطعه معمولاً در پکیج DO-201AD (محوری) عرضه میشود و دارای 2 پایه است:

Cathode (K) : پایه کاتد، معمولاً سمت خط مشخصشده روی بدنه

Anode (A) : پایه آند

عملکرد در مدار:
31DQ10 برای یکسوسازی ولتاژهای فرکانس بالا، مسیر هرزگرد (Free Wheeling)، محافظت پلاریته معکوس و مدارهای خروجی منابع تغذیه سوئیچینگ استفاده میشود. افت ولتاژ کم این دیود باعث کاهش حرارت و افزایش راندمان مدار میگردد.

علائم خرابی:
در صورت خرابی 31DQ10 ممکن است دیود اتصال کوتاه شود و باعث سوختن فیوز، افت ولتاژ خروجی و آسیب به قطعات بخش قدرت شود. در حالت قطع شدن نیز مدار یکسوسازی انجام نمیشود، ولتاژ خروجی کاهش مییابد یا منبع تغذیه بهدرستی کار نمیکند.
