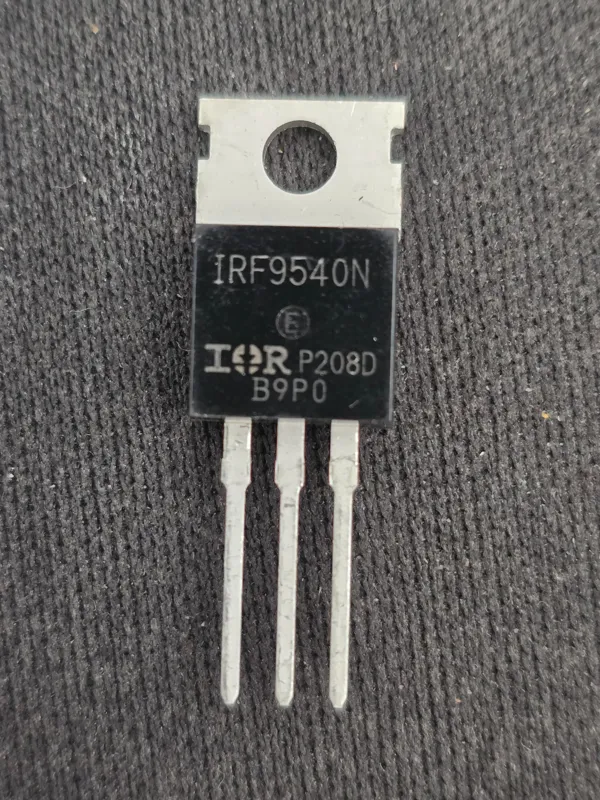

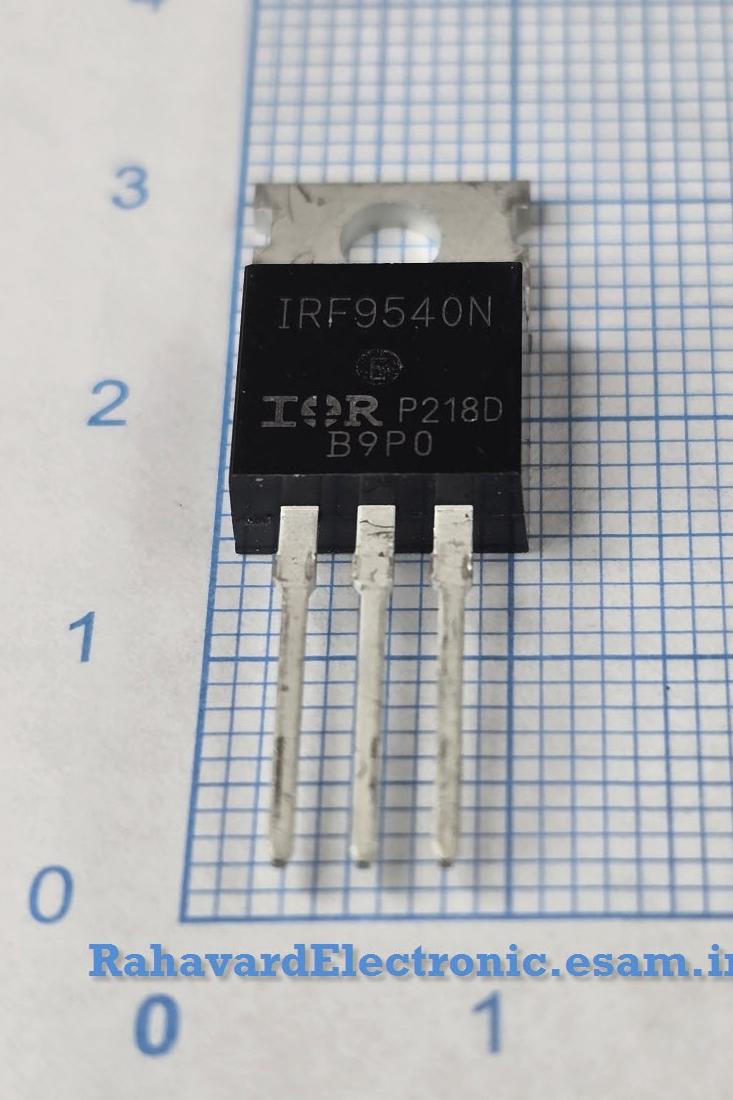

ماسفت اورجینال IRF9540N

IRF9540N P-Channel Power MOSFET

IRF9540N یک ماسفت قدرت کانال P (P-Channel Power MOSFET) ساخت International Rectifier / Infineon است که برای سوئیچینگ توان در مدارهای DC استفاده میشود. این قطعه به دلیل تحمل ولتاژ بالا و جریان مناسب، در مدارهای کنترل توان، سوئیچ High Side، منابع تغذیه و تجهیزات صنعتی کاربرد دارد. ()

مشخصات فنی:

نوع قطعه: P-Channel Power MOSFET

پکیج: TO-220

ولتاژ Drain-Source: 100V-

جریان Drain: حدود 23A

توان تلفاتی: حدود 140W

مقاومت داخلی روشن (RDS(on)): حدود 0.117Ω

ولتاژ Gate-Source: ±20V

دمای کاری اتصال: تا حدود 175°C ()

پین اوت IRF9540N (TO-220):

 _______
 | |
 1 | | 3
 Gate |IRF9540| Source
 |_______|
 |
 2
 Drain

Pin 1 (G): گیت (Gate)

Pin 2 (D): درین (Drain)

Pin 3 (S): سورس (Source)

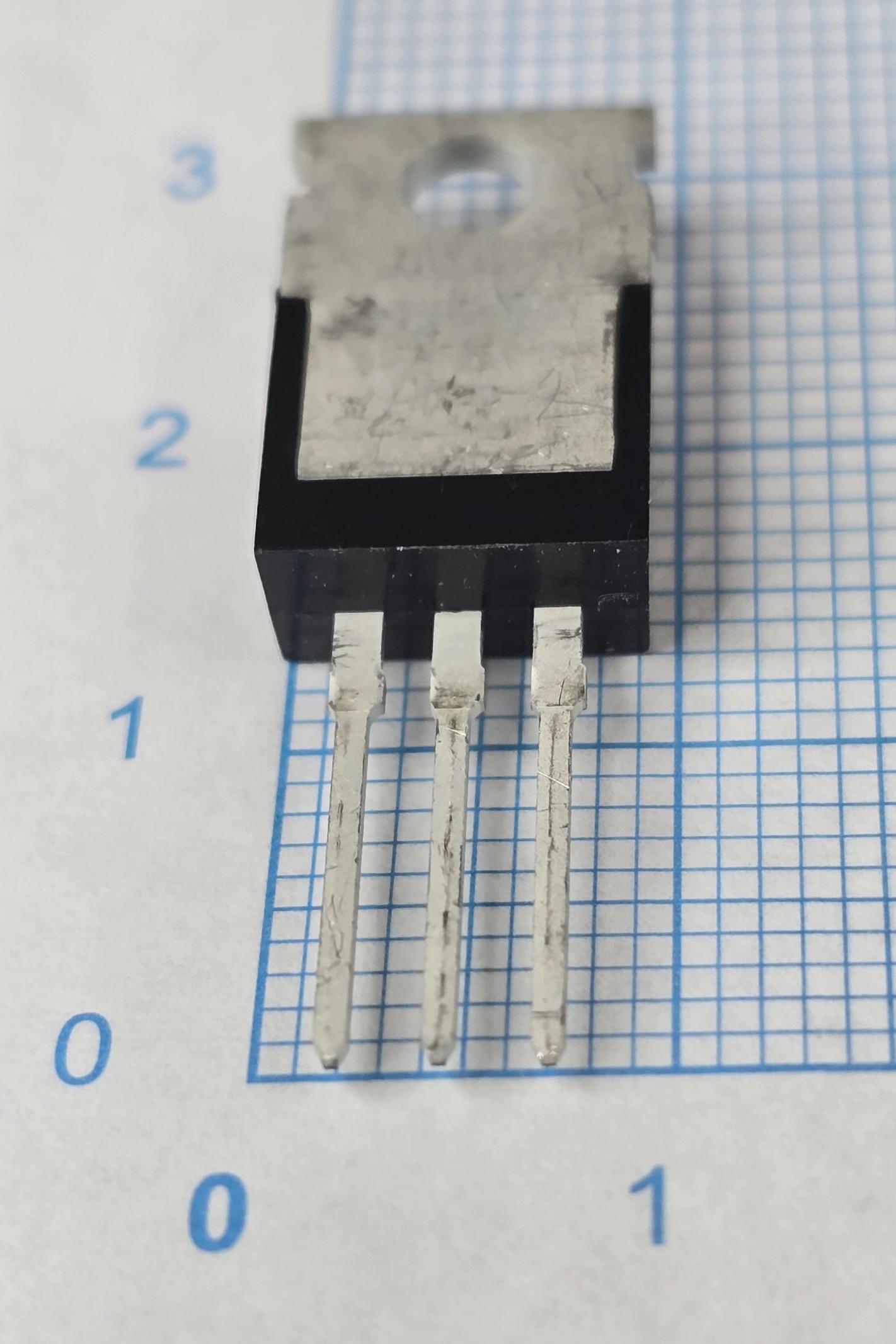

بدنه فلزی قطعه به پایه Drain متصل است. ()

کاربرد در مدار:

IRF9540N در مدارهای زیر استفاده میشود:

سوئیچ High Side در مدارهای DC

کنترل موتورهای DC

مدارهای حفاظت پلاریته معکوس

منابع تغذیه سوئیچینگ

درایور بارهای قدرت

تجهیزات صنعتی و اتوماسیون

علائم خرابی در مدار:

خرابی IRF9540N میتواند باعث ایجاد مشکلات زیر شود:

اتصال کوتاه بین Drain و Source

روشن ماندن دائمی یا قطع شدن خروجی

سوختن فیوز یا افزایش جریان مصرفی

افت ولتاژ خروجی مدار

داغ شدن سریع ماسفت

عدم کنترل صحیح بار

تست سریع:

با مولتیمتر در حالت تست دیود:

بین Drain و Source نباید اتصال کوتاه وجود داشته باشد.

بین Gate و Drain و همچنین Gate و Source نباید مقاومت پایین دیده شود.

اتصال کوتاه پایه Gate به سایر پایهها معمولاً نشانه خرابی ماسفت است.
