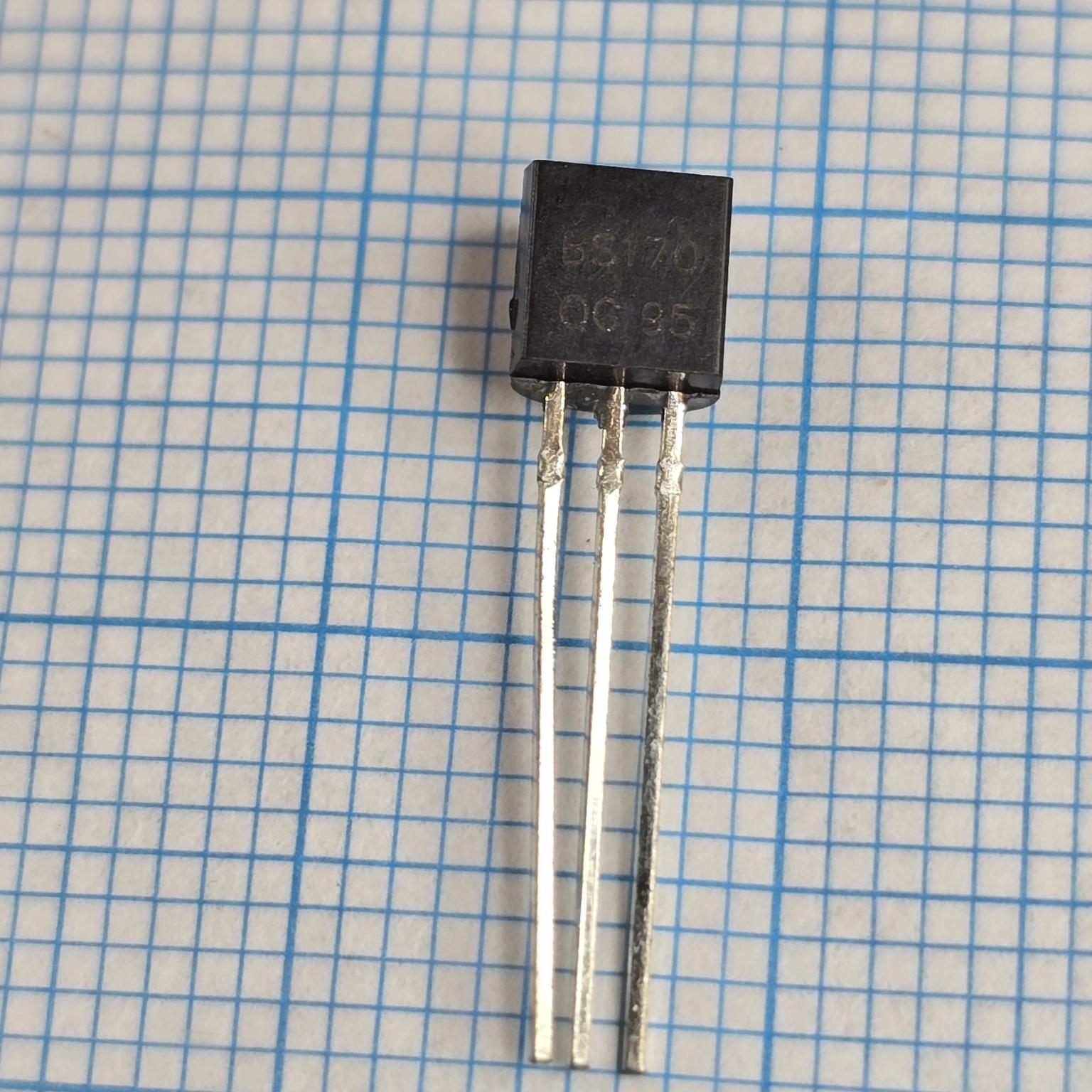

بسته 5 عددی ترانزیستور فت BS170

ترانزیستور BS170 ماسفت کانال N کوچک سیگنال (N-Channel MOSFET)

BS170 یک ترانزیستور MOSFET کانال N از نوع Enhancement Mode است که برای سوئیچینگ سرعت بالا، کنترل بارهای کممصرف و تقویتکنندههای کوچک استفاده میشود. این قطعه به دلیل امپدانس ورودی بالا و کنترل ولتاژی گیت، در مدارهای دیجیتال، صنعتی و آزمایشگاهی کاربرد دارد. ()

مشخصات فنی:

نوع قطعه: N-Channel MOSFET

پکیج: TO-92

ولتاژ Drain-Source: 60V

جریان Drain: حدود 500mA

ولتاژ Gate-Source: ±20V

مقاومت روشن (RDS ON): حدود 5Ω

نوع کنترل: ولتاژی (Voltage Controlled)

دمای کاری: حدود 55 تا +150°C
()

پین اوت BS170:

(پکیج TO-92، سمت صاف قطعه رو به شما)

Drain (D) : پایه درین

Gate (G) : پایه کنترل گیت

Source (S) : پایه سورس

()

عملکرد در مدار:

BS170 مانند یک کلید الکترونیکی عمل میکند. با اعمال ولتاژ مناسب به پایه Gate، مسیر بین Drain و Source هدایت کرده و جریان عبور میکند. به دلیل جریان پایین، بیشتر برای کنترل رلههای کوچک، LED، سیگنالها و مدارهای منطقی استفاده میشود.

کاربردهای رایج:

سوئیچینگ سیگنالهای دیجیتال

درایو بارهای کممصرف

مدارهای میکروکنترلری

تقویتکنندههای کوچک

کنترل موتورهای کوچک

مدارهای آزمایشگاهی

()

علائم خرابی BS170 در مدار:

اتصال کوتاه بین Drain و Source

روشن ماندن دائمی بار حتی بدون فرمان گیت

قطع شدن مسیر جریان و کار نکردن خروجی

کنترل نشدن رله یا بار متصل

داغ شدن غیرعادی قطعه

عملکرد ناپایدار مدار سوئیچینگ

تست سریع با مولتیمتر:

در حالت خاموش، بین Drain و Source نباید اتصال کوتاه وجود داشته باشد.

بین Gate و Source یا Gate و Drain نباید اتصال کوتاه دیده شود.

با شارژ شدن گیت، باید تغییر وضعیت هدایت بین Drain و Source مشاهده شود.

کاربردها:

بردهای کنترل صنعتی

مدارهای PLC و Embedded

کنترل بارهای کوچک

تجهیزات اندازهگیری

مدارهای سوئیچینگ سریع

پروژههای الکترونیکی عمومی

()
