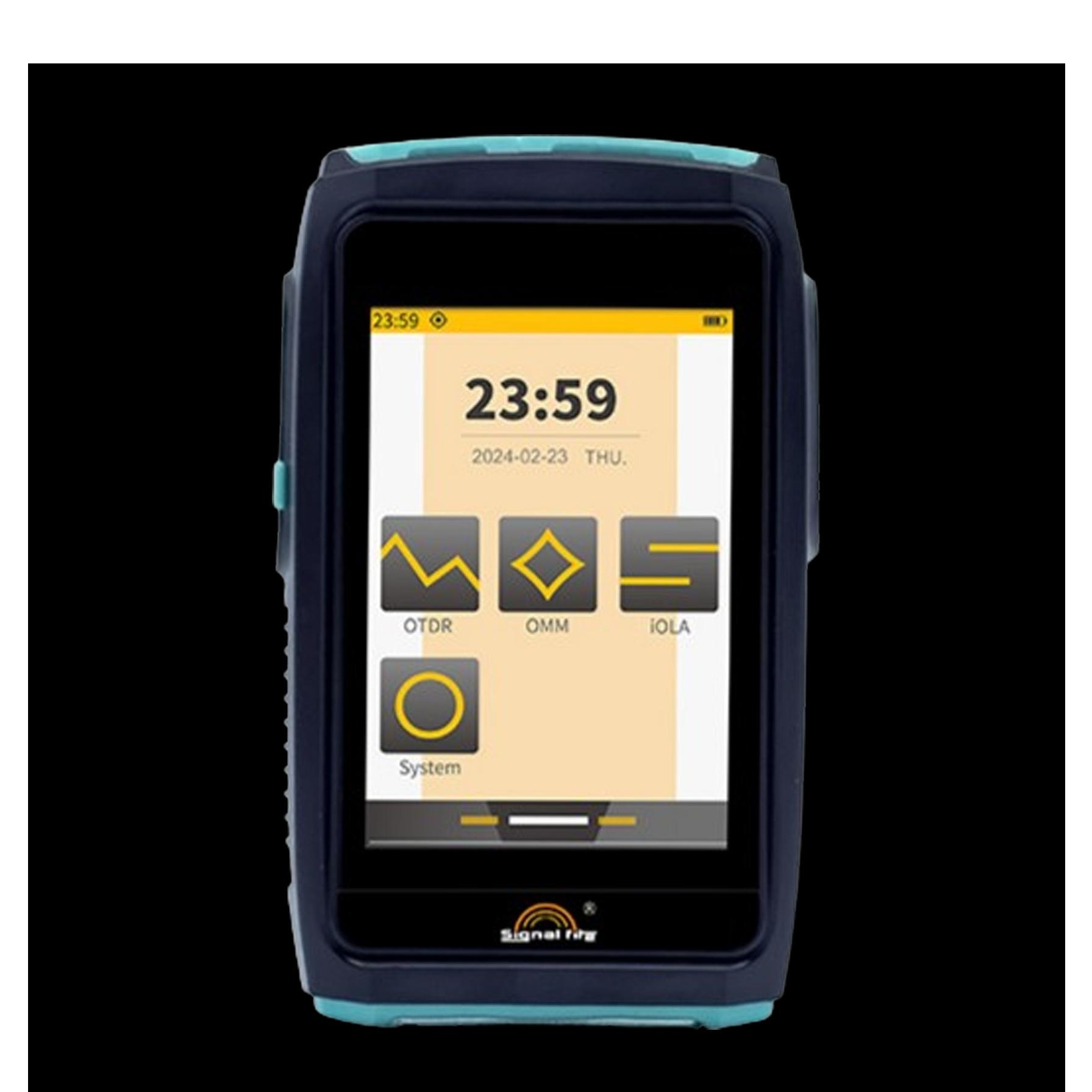

دستگاه OTDR سیگنال فایر Signal Fire ZS1000-A

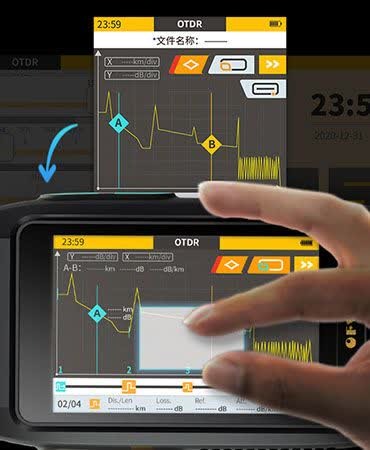

OTDR شرکت Signal Fire یک دستگاه یکپارچه اپتوالکترونیکی دقیق است که از پدیدههای پراکندگی رالی و بازتاب فرسنیل نور منتقلشده در فیبرهای نوری برای تولید بازتاب استفاده میکند. این دستگاه به طور گستردهای در نگهداری و ساخت خطوط کابل نوری مورد استفاده قرار میگیرد و میتواند طول فیبرهای نوری، افت انتقال فیبرهای نوری، افت اتصالات و محل نقصها را اندازهگیری کند. این دستگاه میتواند بهصورت خودکار با یک کلیک عمل تست را انجام دهد که کار با آن را آسان میسازد. بهصورت فشرده طراحی شده و جمع و جور و قابل حمل است. پردازش سیگنال با سرعت بالا، زمان تست کوتاهتر و تحلیل سریعتر از ویژگیهای آن به شمار میروند. این دستگاه قادر به ذخیره 8000 نقطه نمونهبرداری بوده و از رابط type-C استفاده میکند. نرمافزار شبیهسازی OTDR با طراحی کاربرپسند میتواند جزئیات رویدادها را نمایش دهد!

OTDR مخفف Optical Time Domain Reflectometer است. این دستگاه برای بررسی و عیبیابی فیبر نوری استفاده میشود. OTDR قادر به اندازهگیری طول فیبر نوری، شناسایی نقاط اتصالی، نقصها و انحرافات در مسیر فیبر نوری و همچنین محاسبه میزان تلفات نوری در طول فیبر است. این ابزار از طریق ارسال پالسهای نوری به داخل فیبر و تحلیل بازگشت نور از نقاط مختلف، اطلاعات مفیدی را ارائه میدهد.

MINI OTDR ZS1000-A (پنج در یک)

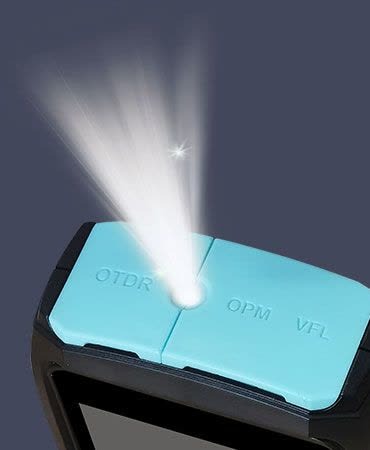

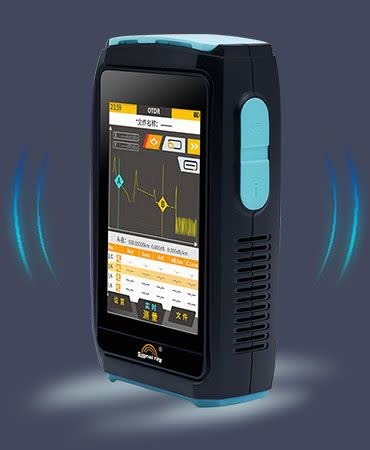

دستگاه OTDR مدل ZS1000-A/B از شرکت Signal Fire دارای پنج عملکرد است: OTDR، iOLA، پاورمتر نوری، منبع نوری پایدار، منبع نور قرمز و چراغ قوه LED. دامنه دینامیکی آن 20 دسی بل، محدوده تست آن 100 متر تا 80 کیلومتر، ناحیه مرده افت توان 12 متر و ناحیه مرده رویداد کمتر از 3 متر است. این دستگاه از یک صفحه نمایش لمسی تمام رنگی با ابعاد 3.5 اینچ، باتری لیتیومی 2000 میلیآمپر ساعتی و بدنهای جمع و جور اما قوی بهره میبرد.
