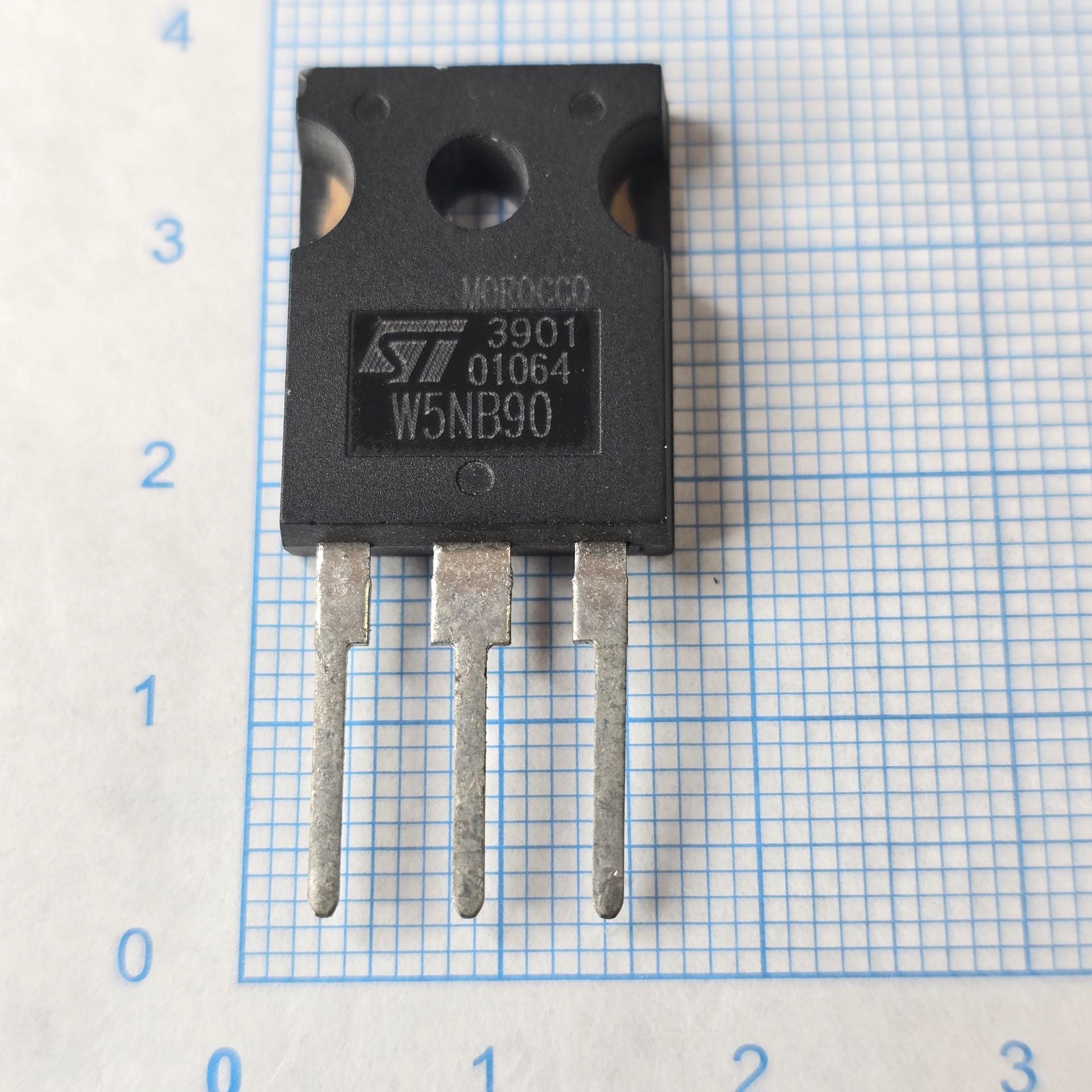

ترانزیستور STW5NB90 W5NB90 TO-247
نو
شماره کالا: 39413077
287٬059 تومان
توضیحات بیشتر
ترانزیستور STW5NB90 N-Channel Power MOSFET
ترانزیستور STW5NB90 یک ماسفت قدرت N-Channel با ولتاژ 900 ولت و جریان 5.6 آمپر از سری PowerMESH شرکت STMicroelectronics است. این قطعه دارای سرعت سوئیچینگ بالا و مقاومت روشن پایین بوده و در منابع تغذیه سوئیچینگ، اینورترها، دستگاههای جوش، UPS و مبدلهای DC-AC کاربرد دارد.
پین اوت (TO-247):
1 Gate (گیت)
2 Drain (درین)
3 Source (سورس)
کارکرد در مدار:
این ماسفت برای سوئیچینگ ولتاژهای بالا در مدارهای قدرت استفاده میشود و با دریافت سیگنال PWM، جریان بار را با راندمان بالا کنترل میکند.
علائم خرابی در مدار:
اتصال کوتاه بین Drain و Source
روشن نشدن یا روشن ماندن منبع تغذیه
داغ شدن غیرعادی ماسفت
پریدن فیوز یا آسیب دیدن قطعات بخش قدرت
نوسان یا قطع ولتاژ خروجی منبع تغذیه
