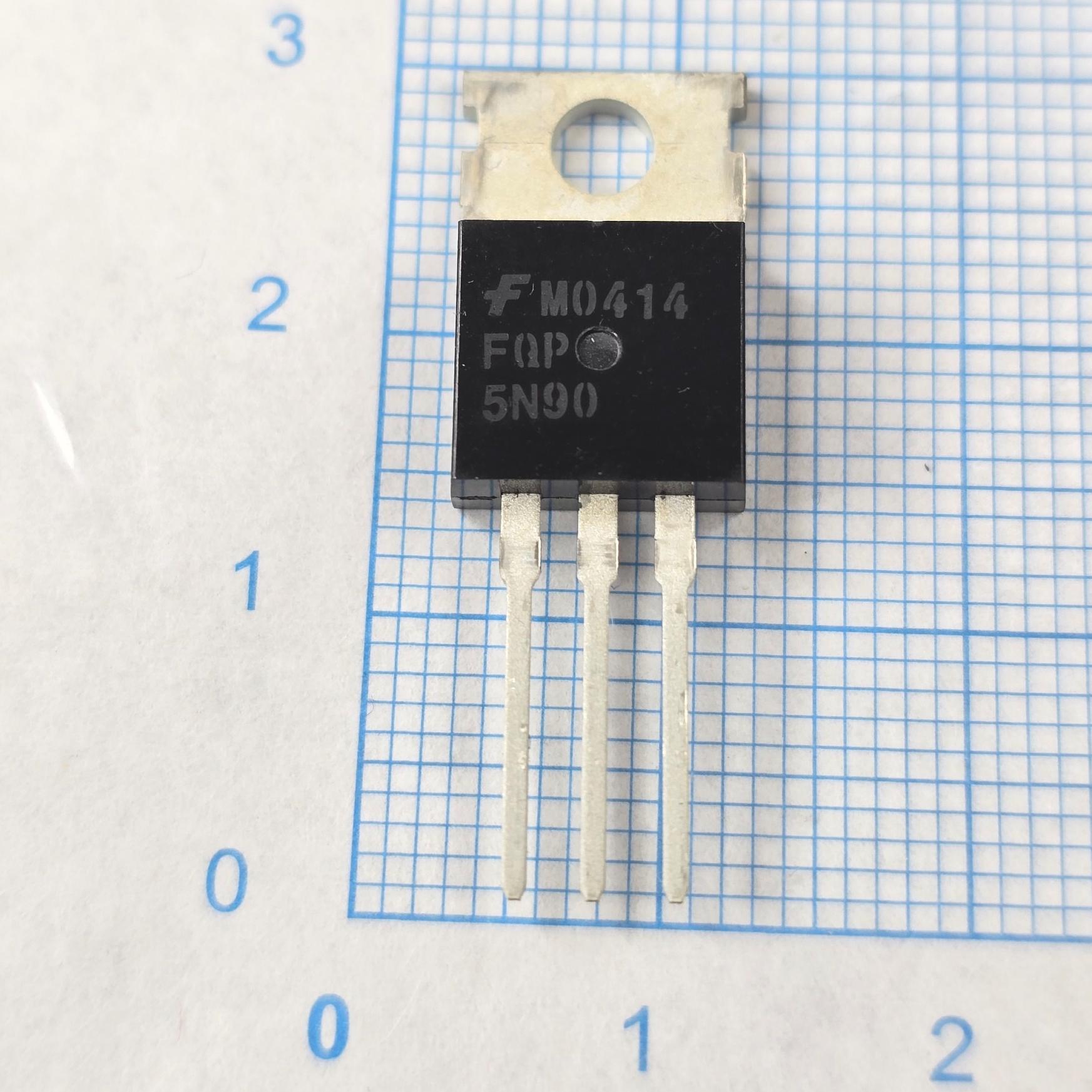

ماسفت FQP5N90 N-CH 900V 5.4A TO220

FQP5N90 900V N-Channel Power MOSFET

FQP5N90 یک ماسفت قدرت N-Channel Enhancement Mode ساخت Fairchild / ON Semiconductor است که برای سوئیچینگ ولتاژ بالا طراحی شده است. این قطعه با تحمل ولتاژ 900V و سرعت سوئیچینگ مناسب، در منابع تغذیه سوئیچینگ، PFC و تجهیزات قدرت کاربرد دارد. ()

مشخصات فنی:

نوع قطعه: N-Channel Power MOSFET

سازنده: Fairchild / ON Semiconductor

پکیج: TO-220

ولتاژ Drain-Source: 900V

جریان Drain: 5.4A

مقاومت روشن (RDS(on)): حدود 2.3Ω در VGS=10V

ولتاژ Gate-Source: ±30V

توان تلفاتی: حدود 158W

دارای قابلیت تحمل پالسهای ولتاژ (Avalanche Rated)

مناسب برای فرکانسهای بالای سوئیچینگ ()

پین اوت FQP5N90 (TO-220):

 _________
 | |
 G 1 | FQP5N90| 3 S
 D 2 |_________|

Pin 1 (G): گیت (Gate)

Pin 2 (D): درین (Drain)

Pin 3 (S): سورس (Source)

بدنه فلزی قطعه به Drain متصل است.

عملکرد در مدار:

FQP5N90 به عنوان کلید الکترونیکی پرسرعت عمل میکند و با دریافت پالس PWM روی پایه Gate، مسیر جریان بین Drain و Source را کنترل میکند.

کاربردها:

منابع تغذیه سوئیچینگ (SMPS)

مدارهای PFC

اینورترها

شارژرهای صنعتی

بالاستهای الکترونیکی

تجهیزات قدرت ولتاژ بالا

علائم خرابی در مدار:

روشن نشدن منبع تغذیه

سوختن فیوز ورودی

اتصال کوتاه در مسیر Drain-Source

انفجار یا ترک خوردگی بدنه

داغ شدن شدید ماسفت

قطع شدن سوئیچینگ مدار

تست سریع:

در حالت تست دیود مولتیمتر، بین Drain و Source نباید اتصال کوتاه وجود داشته باشد.

بین Gate و Source و Gate و Drain باید مقاومت بسیار بالا باشد.

شارژ و تخلیه گیت با مولتیمتر میتواند عملکرد اولیه ماسفت را مشخص کند.

در صورت اتصال کوتاه D-S، ماسفت معیوب است.
