ماسفت BSP613 P-CH

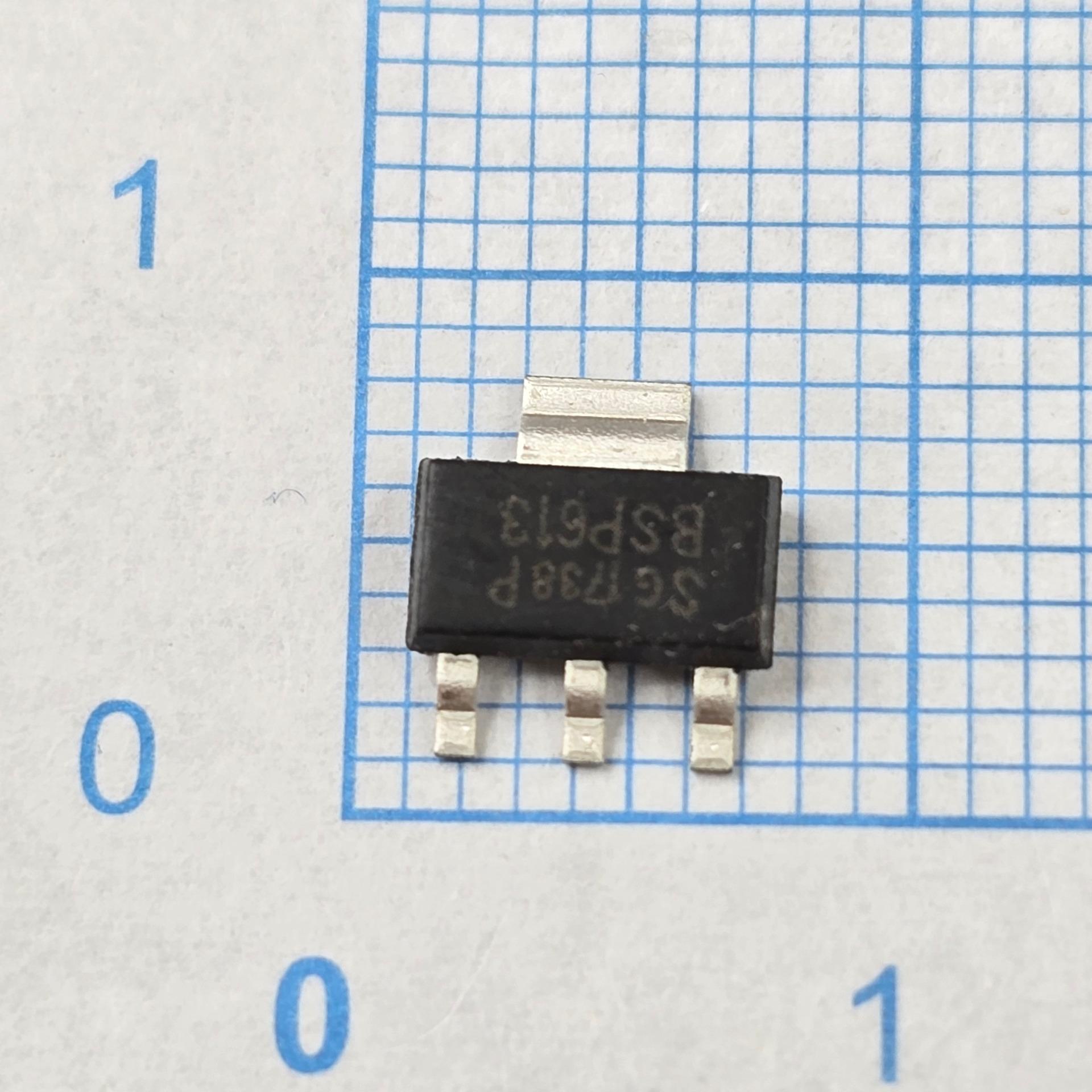

BSP613 P-Channel Power MOSFET

BSP613 یک ماسفت قدرت کانال P (P-Channel Enhancement MOSFET) ساخت Infineon است که برای سوئیچینگ بارهای DC و کنترل توان در مدارهای الکترونیکی استفاده میشود. این قطعه به دلیل ابعاد کوچک، سرعت سوئیچینگ بالا و مقاومت روشن پایین، در مدارهای صنعتی، خودرو، منابع تغذیه و سیستمهای کنترل کاربرد دارد. ()

مشخصات فنی:

نوع قطعه: P-Channel MOSFET

سازنده: Infineon

پکیج: SOT-223

ولتاژ Drain-Source: -60V

جریان Drain: حدود -2.9A

مقاومت روشن (RDS(on)): حدود 0.13Ω

ولتاژ Gate-Source: ±20V

توان تلفاتی: حدود 1.8W

دمای کاری: تا حدود 150°C ()

پین اوت BSP613 (SOT-223):

 _________
 | |
 G 1 | BSP613 | 3 S
 D 2 | | 4 D
 |_________|

Pin 1 (G): گیت (Gate)

Pin 2 و 4 (D): درین (Drain)

Pin 3 (S): سورس (Source)
()

کاربرد در مدار:

BSP613 در مدارهای زیر استفاده میشود:

سوئیچ High Side در مدارهای DC

کنترل تغذیه و مدیریت توان

منابع تغذیه سوئیچینگ

مدارهای حفاظت پلاریته معکوس

کنترل بارهای صنعتی و خودرو

درایور موتور و تجهیزات اتوماسیون

علائم خرابی در مدار:

خرابی BSP613 میتواند باعث ایجاد مشکلات زیر شود:

قطع شدن تغذیه بخش خروجی

روشن ماندن دائمی بار بدون فرمان

اتصال کوتاه بین Drain و Source

افت ولتاژ تغذیه

افزایش جریان مصرفی مدار

داغ شدن سریع قطعه

تست سریع:

در حالت تست دیود مولتیمتر، بین Drain و Source نباید اتصال کوتاه وجود داشته باشد.

بین Gate و Drain و Gate و Source نباید مقاومت بسیار پایین دیده شود.

اتصال کوتاه پایه Gate با سایر پایهها معمولاً نشاندهنده خرابی ماسفت است.
