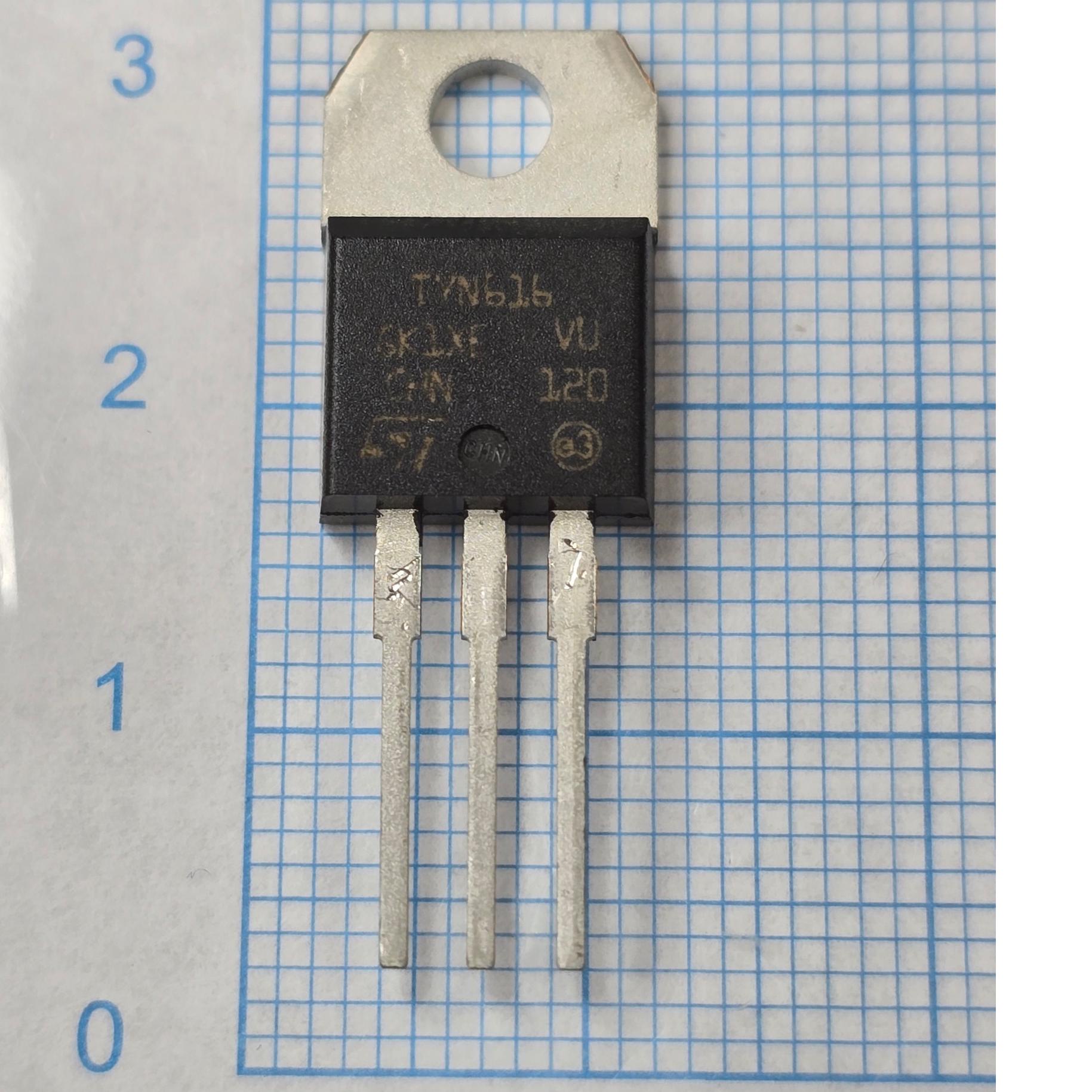

اورجینال TYN616 TO220

آی سی TYN616 Silicon Controlled Rectifier (SCR)

آی سی TYN616 یک تریستور (SCR) با جریان 16 آمپر و ولتاژ 600 ولت ساخت STMicroelectronics است. این قطعه برای کنترل توان و سوئیچینگ بارهای AC و DC در دیمرها، کنترل دور موتور، منابع تغذیه، تجهیزات جوش، گرمکنندههای صنعتی و مدارهای کنترل توان استفاده میشود. ()

پین اوت (TO-220AB):
1 K (کاتد)
2 A (آند)
3 G (گیت) ()

کارکرد در مدار:
این قطعه با اعمال پالس به پایه Gate روشن شده و تا زمانی که جریان از مقدار نگهدارنده کمتر نشود، در حالت هدایت باقی میماند. از آن برای کنترل و سوئیچینگ بارهای توان بالا استفاده میشود. ()

علائم خرابی در مدار:

اتصال کوتاه دائمی بین آند و کاتد (همیشه روشن بودن بار)

روشن نشدن بار با وجود فرمان گیت

پریدن فیوز یا ایجاد اتصال کوتاه در مدار قدرت

عملکرد ناپایدار یا عدم کنترل صحیح توان خروجی ()
