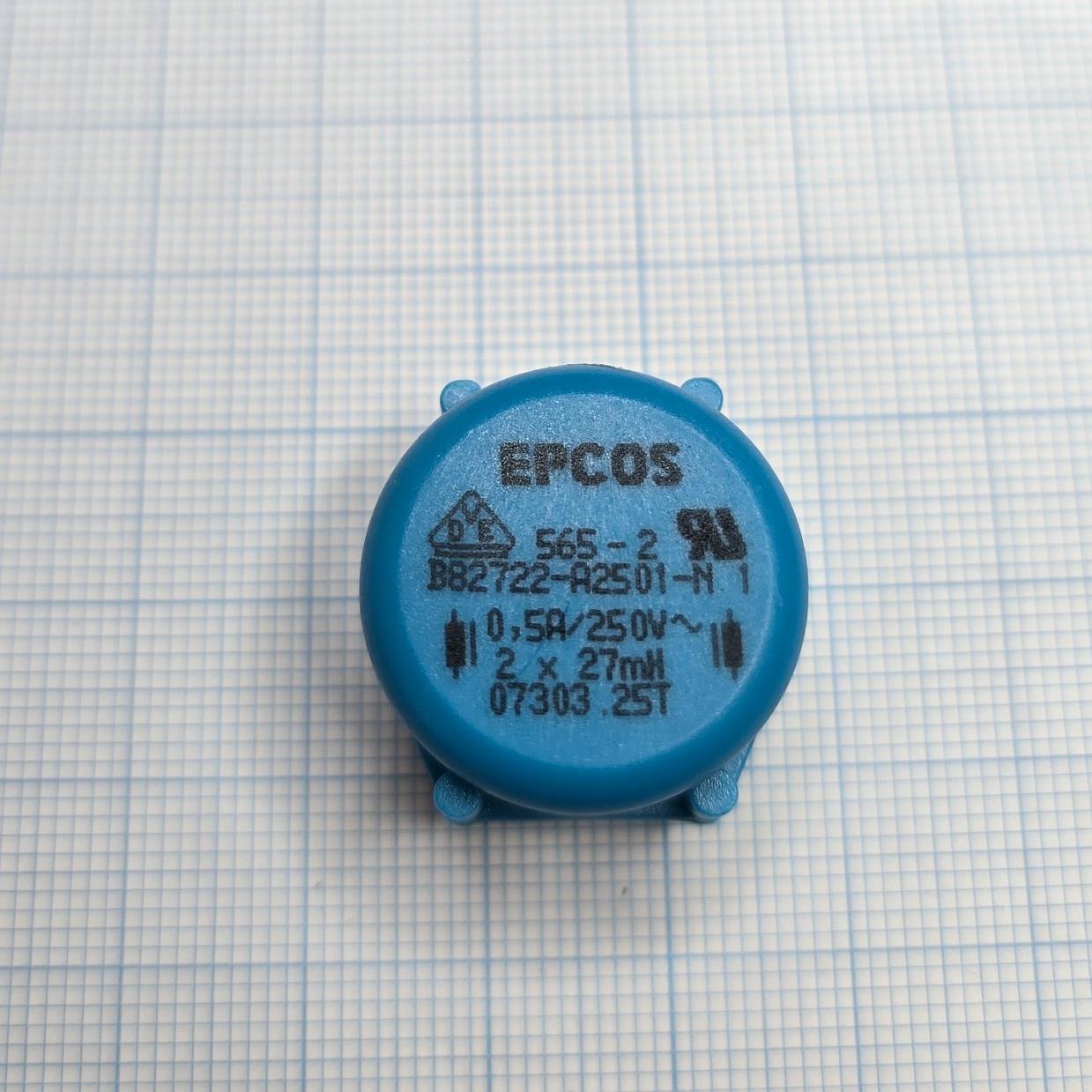

EPCOS B82722-A2501-N 2X27mH

فیلتر B82722-A2501-N Common Mode Choke (EMI Filter)

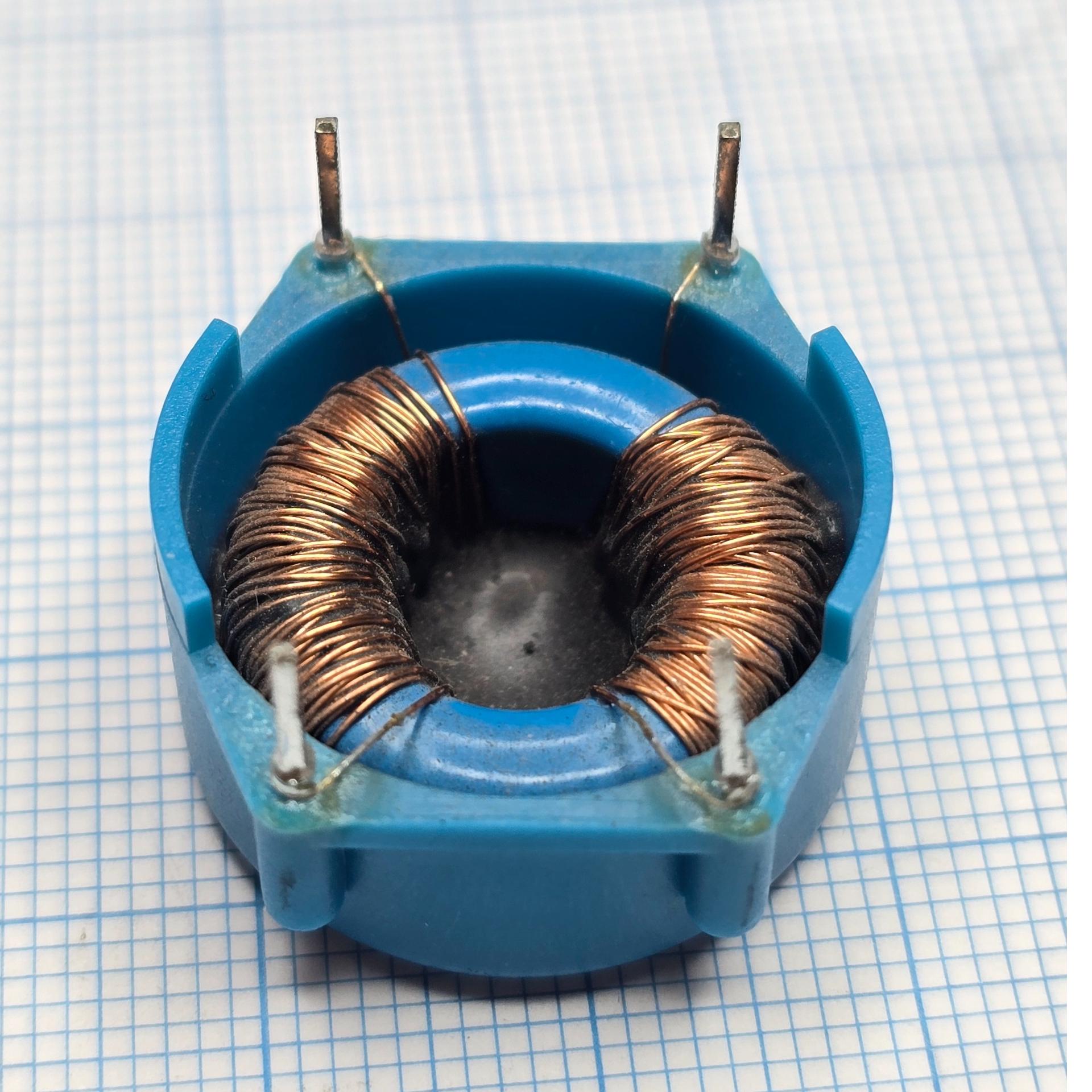

قطعه B82722-A2501-N ساخت EPCOS/TDK یک سلف فیلتر نویز نوع Common Mode Choke است که برای حذف نویزهای فرکانس بالا و جلوگیری از تداخل الکترومغناطیسی (EMI) در مسیر تغذیه استفاده میشود. این قطعه دارای دو سیمپیچ کوپل شده، جریان نامی 500mA و اندوکتانس 27mH است. ()

پین اوت (4 پایه):
1 ورودی خط اول (LINE 1)
2 خروجی خط اول (LOAD 1)
3 خروجی خط دوم (LOAD 2)
4 ورودی خط دوم (LINE 2)

کارکرد در مدار:
برای حذف نویزهای مشترک در ورودی برق، فیلتر EMI در منابع تغذیه سوئیچینگ، تجهیزات صنعتی، درایوها، اینورترها و تجهیزات حساس استفاده میشود.

علائم خرابی در مدار:

ایجاد نویز و اختلال در عملکرد دستگاه

افزایش تداخل الکترومغناطیسی (EMI)

قطع شدن مسیر تغذیه در صورت سوختگی سیمپیچ

گرم شدن غیرعادی قطعه یا تغییر رنگ بدنه
