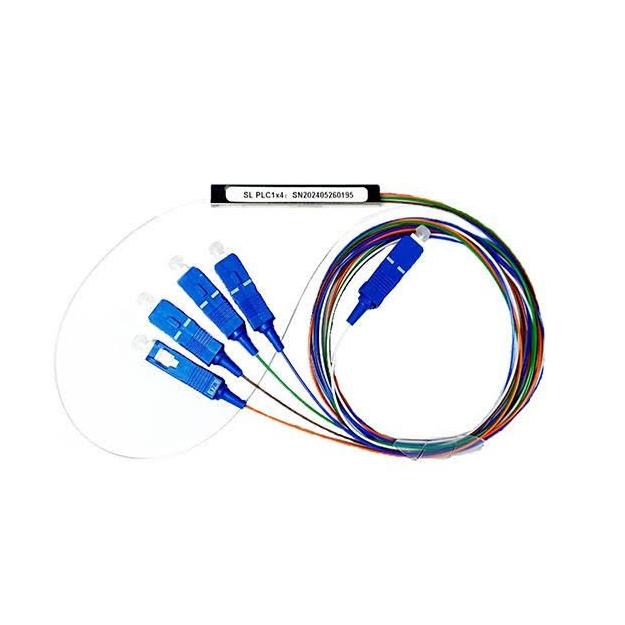

اسپلیتر فیبر نوری 1 به 4 قلمی PLC 1×4 sc/upc

اسپلیتر فیبر نوری که با نام تقسیم کننده نوری نیز شناخته میشود، یکی از مهمترین تجهیزات پسیو (Passive) در شبکههای نوری بهویژه در معماری FTTH (Fiber to the Home) و سیستمهای PON (Passive Optical Network) است. وظیفه اصلی آن تقسیم یک سیگنال نوری ورودی به چند سیگنال خروجی با قدرت برابر یا نسبتهای مشخص است تا امکان توزیع و ارسال همزمان دادهها به چندین کاربر یا نقطه انتهایی فراهم شود

اسپلیتر فیبر نوری

اسپلیتر فیبر نوری که با نام تقسیم کننده نوری نیز شناخته میشود، یکی از مهمترین تجهیزات پسیو (Passive) در شبکههای نوری بهویژه در معماری FTTH (Fiber to the Home) و سیستمهای PON (Passive Optical Network) است. وظیفه اصلی آن تقسیم یک سیگنال نوری ورودی به چند سیگنال خروجی با قدرت برابر یا نسبتهای مشخص است تا امکان توزیع و ارسال همزمان دادهها به چندین کاربر یا نقطه انتهایی فراهم شود.

در میان انواع اسپلیترها، اسپلیتر فیبر نوری 1 به 4 یکی از پرکاربردترین مدلها برای توزیع بهینه در شبکههای کوچک تا متوسط است. این دستگاه یک پورت ورودی را به چهار پورت خروجی مجزا تقسیم میکند.

معرفی اسپلیتر فیبر نوری 1 به 4 قلمی SC/UPC (PLC)

اسپلیتر قلمی 1 به 4 یا Mini Steel Tube Splitter با کانکتور SC/UPC، یک مدل محبوب و باکیفیت بر اساس تکنولوژی PLC (Planar Lightwave Circuit) است.

تکنولوژی PLC با استفاده از فرایندهای فوتولیتوگرافی، یک مدار موجبر نوری را روی یک بستر نیمههادی (مانند سیلیکا) ایجاد میکند. این روش امکان تولید اسپلیترهایی با دقت تقسیم بسیار بالا، تلفات کم، پایداری خوب در دماهای مختلف و ابعاد کوچک را فراهم میآورد.

اسپلیتر قلمی: به دلیل پوشش محافظ فلزی کوچک و لولهای شکل (Mini Tube) به این نام مشهور است که محافظت مکانیکی مناسبی را برای تراشه داخلی PLC و فیبرهای نوری فراهم میکند.

1 به 4 (1×4): نشاندهنده یک پورت ورودی و چهار پورت خروجی است که سیگنال ورودی را به طور مساوی (25 درصد برای هر خروجی) تقسیم میکند.

SC/UPC: به نوع کانکتور و پولیش سطح فرول اشاره دارد.

SC (Subscriber Connector): کانکتوری با طراحی مربع شکل و مکانیزم اتصال Push-Pull که استفاده از آن بسیار آسان و رایج است.

UPC (Ultra Physical Contact): نوعی پولیش فیبر است که سطح انتهایی آن بهصورت گنبدی و کاملاً صاف صیقل داده میشود. این پولیش باعث میشود تا تماس فیزیکی بین فرولها به حداکثر رسیده و تلفات بازگشت (Return Loss) تا حد 50 دسیبل کاهش یابد (کانکتورهای UPC معمولاً به رنگ آبی هستند).

کاربردهای اسپلیتر 1 به 4 فیبر نوری

اسپلیتر 1 به 4 به دلیل نسبت تقسیم متعادل خود، نقش حیاتی در معماریهای نوری دارد:

شبکههای FTTX و GPON/EPON: مهمترین کاربرد، توزیع سیگنال نوری از OLT (تجهیزات مرکزی) به ONTs (تجهیزات سمت مشترک). این اسپلیتر اغلب در جعبههای تقسیم، کافوها (ODC) یا در طبقه اول توزیع برای تقسیم اولیه سیگنال به چهار مسیر مجزا استفاده میشود.

سیستمهای نظارت بر فیبر نوری (Monitoring Systems): استفاده از اسپلیتر در وسط لینک برای انشعاب بخشی از سیگنال به یک دستگاه OTDR یا دستگاههای نظارتی بدون قطع کردن سرویس اصلی.

شبکههای LAN نوری: در محیطهایی مانند ادارات، دانشگاهها یا ساختمانهای بزرگ که نیاز به تقسیم سیگنال مرکزی به چند بخش کوچکتر دارند.

تست و اندازهگیری: برای ایجاد چندین سیگنال تستی از یک منبع نوری واحد.
