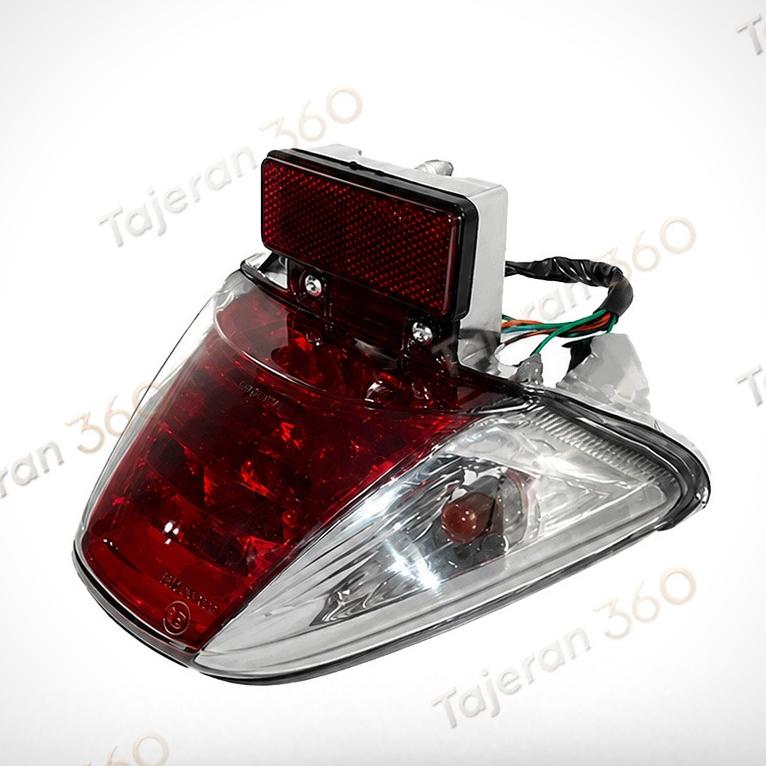

چراغ خطر کامل ویو 125

چراغ خطر کامل ویو 125

در دنیای موتورسیکلتها، بهویژه مدلهای پرکاربردی مثل هوندا ویو 125 (Honda Wave 125)، سیستم چراغ خطر (Hazard Light) فراتر از یک ویژگی تزئینی است. این سیستم یک ابزار ایمنی فعال (Active Safety) محسوب میشود که در شرایط بحرانی، ارتباط بصری میان موتورسیکلت و سایر رانندگان را برقرار میکند. در حالی که در بسیاری از مدلهای قدیمی این سیستم وجود نداشت، در مدلهای مدرن ویو 125، این سیستم با دقت مهندسی شده تا در شرایط اضطراری به درستی عمل کند.

بخش اول: ساختار مهندسی و نحوه عملکرد چراغ خطر کامل ویو 125

سیستم چراغ خطر در ویو 125، برخلاف سیستم چراغ راهنما (Turn Signal) معمولی، از یک مدار متفاوت پیروی میکند.

1. واحد کنترل مرکزی (Relay/Flasher Unit)

قلب تپنده این سیستم، فلشر (Flasher) است. در ویو 125، برای اینکه بتوانیم هر چهار چراغ (دو جلو و دو عقب) را به صورت همزمان و چشمکزن داشته باشیم، جریان الکتریکی باید از یک واحد کنترل عبور کند که قادر باشد با فرکانس مشخص (مثلاً 1 تا 2 هرتز)، جریان را قطع و وصل کند.

2. مدار موازی (Parallel Circuitry)

تفاوت اصلی سیستم Hazard با سیستم Turn Signal در نوع اتصال است. در حالت عادی، هر سمت موتور به صورت مستقل کار میکند. اما در سیستم چراغ خطر، مدار به گونهای طراحی شده که تمام چراغها به صورت موازی با هم درگیر میشوند. این یعنی اگر یکی از لامپها بسوزد، سیستم همچنان باید بقیه را روشن نگه دارد (برخلاف اتصال سری که در آن با سوختن یک لامپ، همه خاموش میشوند).

3. کلید کنترل (Hazard Switch)

کلید اختصاصی چراغ خطر در ویو 125، وظیفه هدایت جریان از باتری به سمت فلشر را بر عهده دارد. این کلید باید از نظر مکانیکی بسیار مقاوم باشد، زیرا در اثر لرزشهای موتور (Vibration) ممکن است دچار اتصال کوتاه یا قطع اتصال شود.

بخش دوم: مزایای استفاده از چراغ خطر (Safety & Functional Benefits)

استفاده از سیستم چراغ خطر در ویو 125 مزایای بسیار مهمی دارد که میتوان آنها را به سه دسته تقسیم کرد:

1. مزایای ایمنی (Safety Advantages) مهمترین بخش

• هشدار در شرایط دید کم: در شب، مه، یا باران شدید، وقتی موتورسیکلت شما دچار مشکل شده است، روشن کردن چراغ خطر باعث میشود از فاصله دور توسط خودروهای پشت سر دیده شوید. این امر احتمال تصادف از پشت را به شدت کاهش میدهد.
• اطلاعرسانی در توقفهای ناگهانی: اگر در یک مسیر پرتردد، موتور شما دچار نقص فنی شود یا مجبور به توقف در جای نامناسب شوید، چراغ خطر به عنوان یک سیگنال وضعیت اضطراری عمل کرده و به رانندگان دیگر میگوید که این وسیله در حال حرکت نیست یا حرکت آن غیرعادی است.
• جلوگیری از سوءتفاهم در تغییر مسیر: گاهی راننده در شرایط اضطراری نمیتواند به درستی از چراغ راهنما استفاده کند؛ در اینجا چراغ خطر به عنوان یک پیام کلی احتیاط کنید عمل میکند.

2. مزایای عملیاتی و کاربردی (Operational Advantages)

• نمایش وضعیت در پارکینگ یا توقفهای کوتاه: در برخی موارد، استفاده از چراغ خطر در زمان توقف برای چک کردن نقشه یا مکالمه کوتاه (در محیطهای امن) به عنوان یک نشانگر در حال توقف عمل میکند.
• بهرهوری انرژی: سیستمهای مدرن در ویو 125 به گونهای طراحی شدهاند که مصرف باتری در حالت چراغ خطر، با استفاده از لامپهای کممصرف یا سیستمهای مدیریت انرژی، به حداقل برسد تا باعث تخلیه سریع باتری نشود.

3. مزایای ساختاری (Structural Advantages)

• یکپارچگی سیستم برق: وجود این سیستم نشاندهنده استاندارد بالای الکترونیکی موتور ویو 125 است که نشان میدهد مدارات برق موتور برای مدیریت جریانهای موازی و همزمان طراحی شدهاند.

بخش سوم: عیبیابی و مشکلات رایج چراغ خطر کامل ویو 125

اگر چراغ خطر ویو 125 شما کار نمیکند، مشکل میتواند یکی از موارد زیر باشد:

1. سوختن فلشر (Flasher Failure): اگر چراغها روشن میشوند اما چشمک نمیزنند، یا اگر هیچ چراغی روشن نمیشود، احتمالاً فلشر سوخته است.
2. اتصال کوتاه در کلید (Switch Malfunction): به دلیل قرارگیری کلید در معرض گرد و غبار و رطوبت، داخل کلید ممکن است اکسید شود و جریان را عبور ندهد.
3. ضعف باتری (Battery Voltage Drop): چون چراغ خطر همزمان چهار لامپ را روشن میکند، میزان مصرف جریان (Amperage) بالا میرود. اگر باتری ضعیف باشد، ولتاژ افت کرده و چراغها بسیار کمنور میشوند یا اصلاً روشن نمیشوند.
4. سوختن فیوز (Fuse Blown): در صورت بروز هرگونه اتصال کوتاه در سیمکشی، فیوز محافظ برای جلوگیری از آتشسوزی موتور، میپرد.

بخش چهارم: نکات نگهداری و پیشگیری چراغ خطر کامل

• بازرسی دورهای لامپها: همیشه مطمئن شوید که هر چهار لامپ سالم هستند؛ زیرا سوختن یکی از آنها میتواند باعث ایجاد عدم تعادل در جریان الکتریکی شده و فلشر را مختل کند.
• تمیز کردن سوکتها: از اسپریهای مخصوص پاککننده قطعات الکترونیک (Contact Cleaner) برای تمیز کردن کلید و سوکتها استفاده کنید تا از اکسیداسیون جلوگیری شود.
• کنترل سلامت باتری: با توجه به اینکه سیستم چراغ خطر فشار نسبی به باتری میآورد، سلامت باتری را به طور منظم چک کنید.

125 بخش پنجم:مزایای چراغ خطر کامل ویو

1. لایه ایمنی فعال (Active Safety Analysis)

این مهمترین لایه است. در مهندسی ایمنی، ما بین ایمنی غیرفعال (مثل کلاه یا محافظ) و ایمنی فعال (سیستمهایی که جلوی حادثه را میگیرند) تفاوت قائل میشویم. چراغ خطر یک ابزار ایمنی فعال است.

• افزایش محدوده دید (Visibility Range): در حرکت، چراغهای اصلی فقط مسیر پیش رو را روشن میکنند. اما چراغ خطر، تمام ابعاد بدنه موتور را پالسوار و با ریتم چشمکزن مشخص میکند. این ریتم (چشمکزدن) باعث میشود چشم انسان سریعتر متوجه یک شیء متحرک یا ایستاده شود (پدیده تشخیص لبه و حرکت).
• کاهش زمان واکنش (Reaction Time Reduction): وقتی راننده خودروی پشت سر، چهار چراغ چشمکزن را میبیند، مغز او فوراً سیگنال خطر یا عدم قطعیت دریافت میکند. این یعنی راننده قبل از اینکه شما ترمز کنید یا متوقف شوید، از فاصله دورتر شروع به کاهش سرعت میکند. این اختلاف زمان چند ثانیهای، تفاوت بین یک تصادف شدید و یک توقف ایمن است.
• ایجاد فضای ایمن در شرایط جوی بحرانی: در مه یا باران شدید، نور چراغهای اصلی ممکن است باعث بازگشت نور به چشم راننده دیگر و ایجاد کورشدگی (Glare) شود. اما چراغ خطر با استفاده از ریتم پالس، بدون ایجاد نور خیرهکننده، موقعیت شما را در جاده مشخص میکند.

2. لایه ارتباطی و روانشناسی رانندگی (Communication & Psychology)

موتورسیکلت به دلیل ابعاد کوچک، در جاده نامرئی است. چراغ خطر زبانِ بدون کلام موتور است.

• ارسال پیام وضعیت غیرعادی: در قوانین راهنمایی و رانندگی بینالمللی، چراغ خطر معنای وضعیت غیرعادی (Abnormal Condition) را میدهد. این پیام به سایر رانندگان میگوید: من طبق روال عادی حرکت نمیکنم؛ یا در حال توقف اضطراری هستم یا دچار نقص فنی شدهام. این پیام باعث میشود رانندگان اطراف، فاصله ایمنی خود را با شما بیشتر کنند.
• جلوگیری از سوءتفاهم در مسیرهای شلوغ: در ترافیکهای سنگین یا هنگام خروج از یک پیچ، اگر موتور شما به دلیل مشکل فنی کند حرکت کند، روشن کردن چراغ خطر از سردرگمی رانندگان پشت سر جلوگیری میکند و مانع از اینکه آنها تصور کنند شما قصد تغییر مسیر یا گردش دارید میشود.

3. لایه مهندسی و ساختاری (Engineering & Technical Advantages)

از دیدگاه ساخت موتور ویو 125، وجود این سیستم مزایای فنی زیر را دارد:

• توازن بار الکتریکی (Load Balancing): طراحی مدار چراغ خطر در ویو 125 به گونهای است که با استفاده از یک فلشر اختصاصی یا مدیریت هوشمند جریان، از نوسان شدید ولتاژ در هنگام روشن شدن همزمان چهار لامپ جلوگیری میکند. این نشاندهنده کیفیت بالای سیستم برق (Electrical System) در این مدل است.
• یکپارچگی سیستم (System Integration): وجود این سیستم نشان میدهد که سیمکشی موتور (Wiring Harness) دارای مسیرهای موازی است. این یعنی مهندسان ویو برای این مدل، از یک سیستم سیمکشی پیشرفتهتر استفاده کردهاند که اجازه میدهد جریانها بدون تداخل با چراغهای راهنما، به صورت مستقل و همزمان مدیریت شوند.

4. لایه کاربردی در شرایط اضطراری (Emergency Utility)

موتورسیکلتها نسبت به خودروها در برابر حوادث آسیبپذیرترند.

• علامتگذاری محل حادثه: اگر موتورسیکلتی در جادهای تاریک دچار حادثه شود، روشن ماندن چراغهای خطر (حتی اگر موتور خاموش شود، در صورت اتصال به باتری) مانند یک نشانه یا فرفره عمل میکند که باعث میشود تیمهای امدادی یا سایر رانندگان، محل دقیق حادثه را پیدا کنند.

پیشنیازها و تنظیمات مولتیمتر

• برای تست ولتاژ: ولتیمتر را روی حالت DC Voltage (معمولاً علامت V\text{V}V با یک خط صاف) و روی رنج 20V قرار دهید.
• برای تست اتصال (پیوستگی): مولتیمتر را روی حالت Continuity (آلارم یا صدای بوق )))\cdot))) )))) قرار دهید.

مرحله اول: تست منبع تغذیه (باتری و فیوز)

قبل از هر چیز باید مطمئن شویم برق به سیستم میرسد.

1. تست ولتاژ باتری: پروب قرمز را به قطب مثبت و پروب سیاه را به قطب منفی باتری وصل کنید.

• عدد ایدهآل: باید بین 12.4 تا 12.8 ولت باشد.
• اگر زیر 12 ولت بود، چراغ خطر به دلیل کمبود جریان، ضعیف یا قطع کار نمیکند.

1. تست فیوز: فیوز را از جای خود خارج کنید. پروبهای مولتیمتر را به دو سر فیوز بچسبانید (در حالت Continuity).

• نتیجه: اگر صدای بوق شنیدید، فیوز سالم است. اگر صدای بوق نشنیدید، فیوز سوخته و باید تعویض شود.

مرحله دوم: تست کلید (سوئیچ) و فلشر (بخش تخصصی)

این مرحله جایی است که اکثر خرابیها رخ میدهد. باید بررسی کنیم که آیا دستور روشن شدن از کلید به فلشر میرسد یا خیر.

1. تست کلید Hazard:

• کلید را روی حالت روشن (On) قرار دهید.
• در حالی که کلید روشن است، پروبهای مولتیمتر را به دو پایه ورودی و خروجی کلید (که با سیم به بدنه و فلشر وصل هستند) وصل کنید.
• نتیجه: باید ولتاژ باتری (حدود 12V) را در خروجی کلید مشاهده کنید. اگر ولتاژ ندارید، یعنی کلید کثیف است یا سوخته است.

1. تست فلشر (Flasher Unit):

• فلشر قطعهای است که برق مستقیم را به برق چشمکزن تبدیل میکند.
• پروبها را به پایههای فلشر وصل کنید (در حالی که کلید Hazard روشن است).
• نتیجه: شما باید ولتاژ را ببینید. اما تست واقعی اینجاست: اگر فلشر سالم باشد، باید ولتاژ به صورت نوسانی (قطع و وصل شدن) باشد. اگر ولتاژ ثابت (مثلاً همیشه 12V) باشد، یعنی فلشر سوخته و فقط برق را عبور میدهد ولی نمیتواند آن را قطع و وصل کند (چراغها روشن میمانند ولی چشمک نمیزنند).

مرحله سوم: تست مسیر سیمکشی و لامپها (Continuity Test)

اگر برق از فلشر خارج میشود اما چراغها روشن نمیشوند، باید مسیر را چک کنیم.

1. تست سلامت سیمها (سیمکشی):

• یک سر سیم را از یک طرف (مثلاً نزدیکی کلید) و سر دیگر همان سیم را از طرف دیگر (نزدیکی چراغ) بگیرید.
• در حالت Continuity تست کنید.
• نتیجه: اگر صدای بوق شنیدید، سیم سالم است. اگر صدایی نبود، یعنی سیم در جایی از بدنه موتور قطع شده است.

1. تست سلامت لامپ:

• پروبهای مولتیمتر را به دو پایه کوچک زیر لامپ بزنید.
• نتیجه: اگر صدای بوق شنیدید، رشته لامپ سالم است. اگر صدای بوق نشنیدید، لامپ سوخته است.

جدول خلاصه عیبیابی با مولتیمتر

مشاهده با مولتیمتر

علت احتمالی

راه حل

ولتاژ باتری کمتر از 12V

باتری ضعیف

شارژ باتری یا تعویض

بوق در تست فیوز شنیده نشد

فیوز سوخته

تعویض فیوز

ولتاژ در خروجی کلید وجود ندارد

کلید کثیف یا خراب

تمیز با اسپری یا تعویض کلید

ولتاژ در خروجی فلشر ثابت است (بدون نوسان)

فلشر خراب

تعویض فلشر

ولتاژ در سیمها هست اما بوق در تست لامپ نیست

لامپ سوخته

تعویض لامپ



هشدار ایمنی: هنگام تست با مولتیمتر، دقت کنید که پروبها به هم برخورد نکنند تا باعث اتصال کوتاه نشوند. همیشه از دستکش استفاده کنید و در صورت کار با برق باتری، مراقب جرقه باشید.

جمعبندی

سیست چراغ خطر کامل ویو 125 ، یک فراتر از امکانات پایه است که امنیت راننده را در لحظات بحرانی تضمین میکند. درک درست از نحوه عملکرد این سیستم (از فلشر گرفته تا مدار موازی) به شما کمک میکند تا در صورت بروز مشکل، به جای تعویض کل قطعات، دقیقاً قطعه معیوب را شناسایی و با هزینهای بسیار کمتر، موتور خود را به حالت استاندارد بازگردانید.
