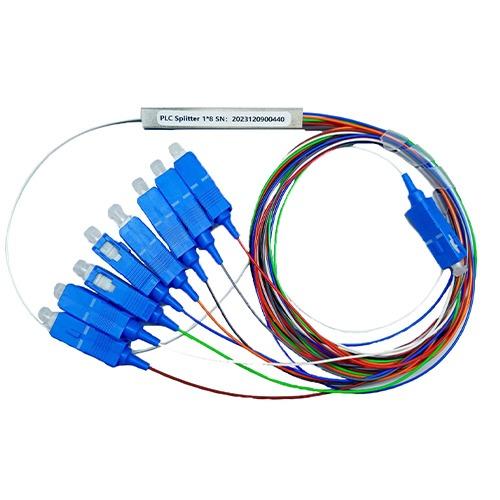

اسپلیر فیبر نوری 1 به 8 قلمی splitter 18 sc/upc

اسپلیتر فیبر نوری که با نام تقسیم کننده نوری نیز شناخته میشود، یکی از مهمترین تجهیزات پسیو (Passive) در شبکههای نوری بهویژه در معماری FTTH (Fiber to the Home) و سیستمهای PON (Passive Optical Network) است. وظیفه اصلی آن تقسیم یک سیگنال نوری ورودی به چند سیگنال خروجی با قدرت برابر یا نسبتهای مشخص است تا امکان توزیع و ارسال همزمان دادهها به چندین کاربر یا نقطه انتهایی فراهم شود

معرفی اسپلیر فیبر نوری 1 به 8 قلمی

اسپلیتر فیبر نوری (Fiber Optic Splitter) یا تقسیمکننده نوری، یکی از اجزای اساسی در طراحی شبکههای فیبر نوری پسیو (PON) مانند GPON و EPON است. این دستگاه غیرفعال امکان تقسیم یک سیگنال نوری ورودی به چندین مسیر خروجی را فراهم میکند، که برای توزیع سیگنال بین مشترکین خانگی یا نقاط مختلف بسیار حیاتی است. در میان مدلهای مختلف، اسپلیتر 1 به 8 به خصوص پرکاربرد است، زیرا تعادلی مناسب بین ظرفیت شبکه (تعداد کاربران) و افت سیگنال برقرار میکند.

در کنار آن، اسپلیتر قلمی (mini-module) 1به 8 با کانکتور SC/UPC نیز یکی از مؤلفههای پایهای است که اغلب به عنوان اولین مرحله تقسیم در طراحی شبکه استفاده میشود. این مدل قلمی بسیار جمعوجور است و به راحتی در فضاهای محدود مانند پچپنل یا باکسهای توزیع نصب میشود. تکنولوژی ساخت آن معمولاً PLC (Planar Lightwave Circuit) است که تضمین میکند تقسیم توان بهصورت یکنواخت، با افت کم و پایداری بالا انجام شود.

کاربردهای اسپلیتر فیبر نوری

اسپلیترها، از جمله اسپلیتر 1 به 8، ستون فقرات شبکههای پسیو نوری را تشکیل میدهند.

شبکههای FTTH/FTTX: اصلیترین کاربرد در توزیع سیگنالهای GPON از پورت OLT به سمت جعبههای تقسیم (مانند کافوی نوری یا FAT) و سپس به مشترکین خانگی. این تقسیم در چند مرحله انجام میشود، برای مثال ابتدا 1 به 4 و سپس 4 به 2 یا 1 به 8.

سیستمهای نظارت بر شبکه نوری: استفاده از اسپلیترها برای جداسازی و مانیتورینگ سیگنال نوری به منظور تست و عیبیابی بدون قطع سرویس کاربر.

شبکههای LAN نوری: در محیطهای داخلی بزرگ مانند دانشگاهها و مراکز داده برای توزیع یکپارچه سیگنال.

سیستمهای کابل تلویزیون (CATV): در شبکههای نوری آنالوگ و دیجیتال برای تقسیم سیگنالهای تصویری.

استفاده از اسپلیتر 1 به 8: در معماریهای PON که تراکم مشترکین در یک شعاع مشخص بالا است، استفاده از اسپلیتر 1 به 8 به صورت مستقیم یا در مرحله دوم تقسیم (بعد از یک اسپلیتر اولیه) بسیار رایج است تا تعداد فیبرهای ورودی به هر منطقه بهینه و مدیریت شود.
