فیوژن فیبرنوریSignalFireورژن جدیدAI-9تاچ وکلیورS12

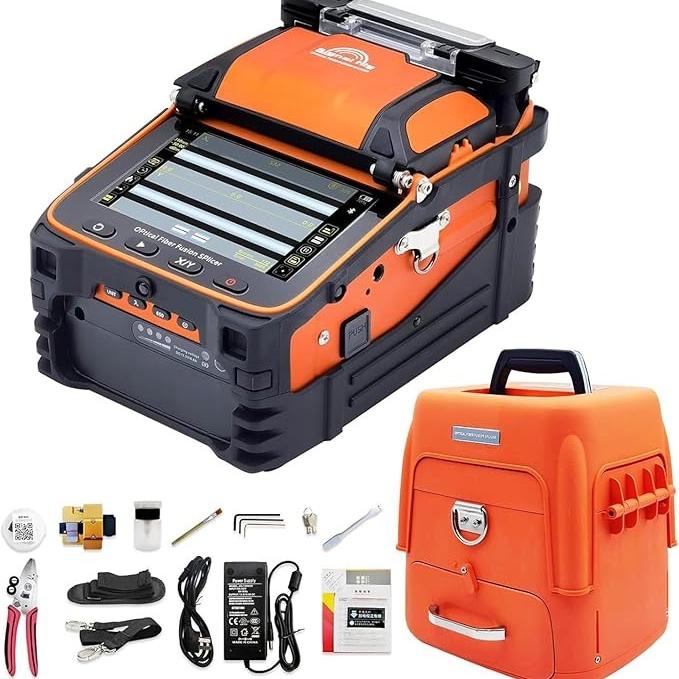

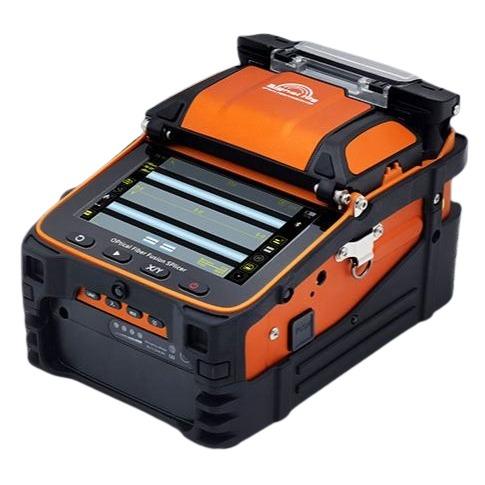

دستگاه فیوژن فیبر نوری Signal Fire AI-9 یکی از پیشرفتهترین و کارآمدترین ابزارها در زمینه جوش دادن (فیوژن) کابلهای فیبر نوری است. این دستگاه به دلیل ویژگیها و امکانات خاص خود، در پروژههای مختلف ارتباطی و شبکهای مورد استفاده قرار میگیرد.

مشخصات کلی Signal Fire AI-9:

1. نوع دستگاه:
دستگاه فیوژن خودکار 6 موتوره برای جوش دادن دو سر کابل فیبر نوری.

2. طراحی:
طراحی جمع و جور، سبک وزن با قابلیت حمل آسان.
دارای صفحه نمایش لمسی برای کاربری سادهتر.

3. عملکرد:
قابلیت انجام دقیق فرآیند جوش دادن با دقت بالا.
سرعت عمل بالا در انجام فرآیندهای فیوژن (معمولاً کمتر از 10 ثانیه).

4. ویژگیهای فنی:
پشتیبانی از انواع مختلف کابلهای فیبر نوری (Single-mode, Multi-mode).
دارای تکنولوژی ترکری دقیق الیاف برای به حداقل رساندن تلفات سیگنال.

5. قابلیت اتوماتیک:
امکان تنظیم خودکار پارامترهای لازم برای جوش دادن بر اساس نوع الیاف مورد استفاده.

6. مجهز به دوربین داخلی:
دوربین جهت مشاهده الیاف در حین پروسه جوشدهی، که کمک زیادی به دقت عمل میکند.

7. سیستم تأمین انرژی:
دارای باتری 7800mA قابل شارژ که امکان کارکرد طولانیمدت را فراهم میکند.

8. ذخیرهسازی دادهها:
قابلیت ذخیره اطلاعات مربوط به فرآیندهای انجام شده که این ویژگی باعث تسهیل پیگیری نتایج خواهد شد.

مزایا:

کیفیت بالای اتصال: با استفاده از تکنولوژی پیشرفته، اتصالات بسیار دقیقی ایجاد میکند که منجر به کاهش تلفات سیگنال میشود.
سازگاری با انواع کابلها: توانایی کار با انواع مختلف کابلهای تک حالته و چند حالته.
آسان بودن استفاده: رابط کاربری ساده و قابل فهم باعث تسریع فرایند یادگیری کاربران جدید خواهد شد.
قابل اعتماد: طراحی مقاوم و کیفیت ساخت بالا موجب افزایش عمر مفید دستگاه شده است.

کاربردها:

Signal Fire AI-9 عمدتاً در موارد زیر کاربرد دارد:

1. انجام فیبرکشی جهت ارتباطات FTTH
2. راهاندازی اینترنت پرسرعت
3. نصب سیستم های ارتباطات تصویری
4. پروژههای نصب شبکههای مخابراتی



پارامترهای اصلی

  Fiber alignment

  Core/cladding

  Motor number

  6 motors

  Splicing time

  5s

  Heating mode

  15s can be customized according to the external environment

  Fiber type

  Single-mode fiber (SMF/G.652), multimode fiber (MMF/G.651), dispersion-shifted fiber (DSF/G.653), G.654 fiber, non-zero dispersion-shifted fiber (NZ-DSF/G.655), and bend-insensitive fiber (BIF/G.657) suitable for splicing bare fiber, pigtail, drop fiber, patch cord, and invisible fiber.

  The cladding diameter

  80-150μm

  Splicing loss

  0.02dBSM0.01dBMM0.04dBDS/NZDS

  Splicing mode

  Automatic focusing core alignment, conventional/high precision welding

  Splicing way

  Automatic, semi-automatic

  Fiber holder

  Three in one fixture, no need to change, suitable for single/multi-mode, multi-core cable/bare fiber, tail fiber, jumper fiber,drop cable

  VFL

  The machine comes with: power: 15mW, 2Hz flashing and steady on mode

  OPM

  Wavelength: 850nm1300nm1310nm1490nm1550nm1625nm980nm1270nm1577nm1650nm/Measurement range: 50+26dbm Absolute error: <0.3dB (-50dbm ~+3dBm range)

  Battery capacity

  7800mAh large capacity lithium battery charging time 3.5 It can continuously weld and heat about 260 cores

  Magnification

  320x (X or Y axis single display) 200x (x and Y axis dual display)

  Fiber diameter

  Coating diameter: 80-150μm/Coating diameter: 100-1000μm

  Cutting length

  Coating layer 250μm below: 8-16mm/coating layer 250-1000μm: 16mm

  Heat shrink tube

  60mm50mm40mm25mm

  Tensile testing

  standard 2N

  Display

  5 inch TFT color display screen

  Boot time

  1s, boot can enter the working mode

  Data is stored

  Unlimited, machine storage 1000 groups, the excess part can be stored in the server, can export data.

  Wireless communication

  Based on bluetooth 4.2 protocol standard, the working band is 2.4GHz, the maximum transmission range is 60m

  Software upgrade

  Mobile phone APP Internet update, enable Bluetooth synchronization upgrade machine software

  Management function

  The equipment owner can be bound as the highest authority, and can remotely view the welding records,welding time, loss, etc.
through the mobile phone APP. The number of welding times or working time of the equipment can be set.
The manager can effectively manage a single or multiple equipment.

  Return loss

  Better than 60 db

  Product protection

  Waterproof, dustproof and fall proof

  Power supply

  Input AC100-240V 50/60Hz, output DC13.5V/4.8A, the current power mode can be identified, real-time monitoring of the current battery level

  The work environment

  Temperature: 15 ~ +50, humidity: < 95 درصد RH (no condensation), working altitude: 0 ~ 5000m, maximum wind speed: 15m/s
