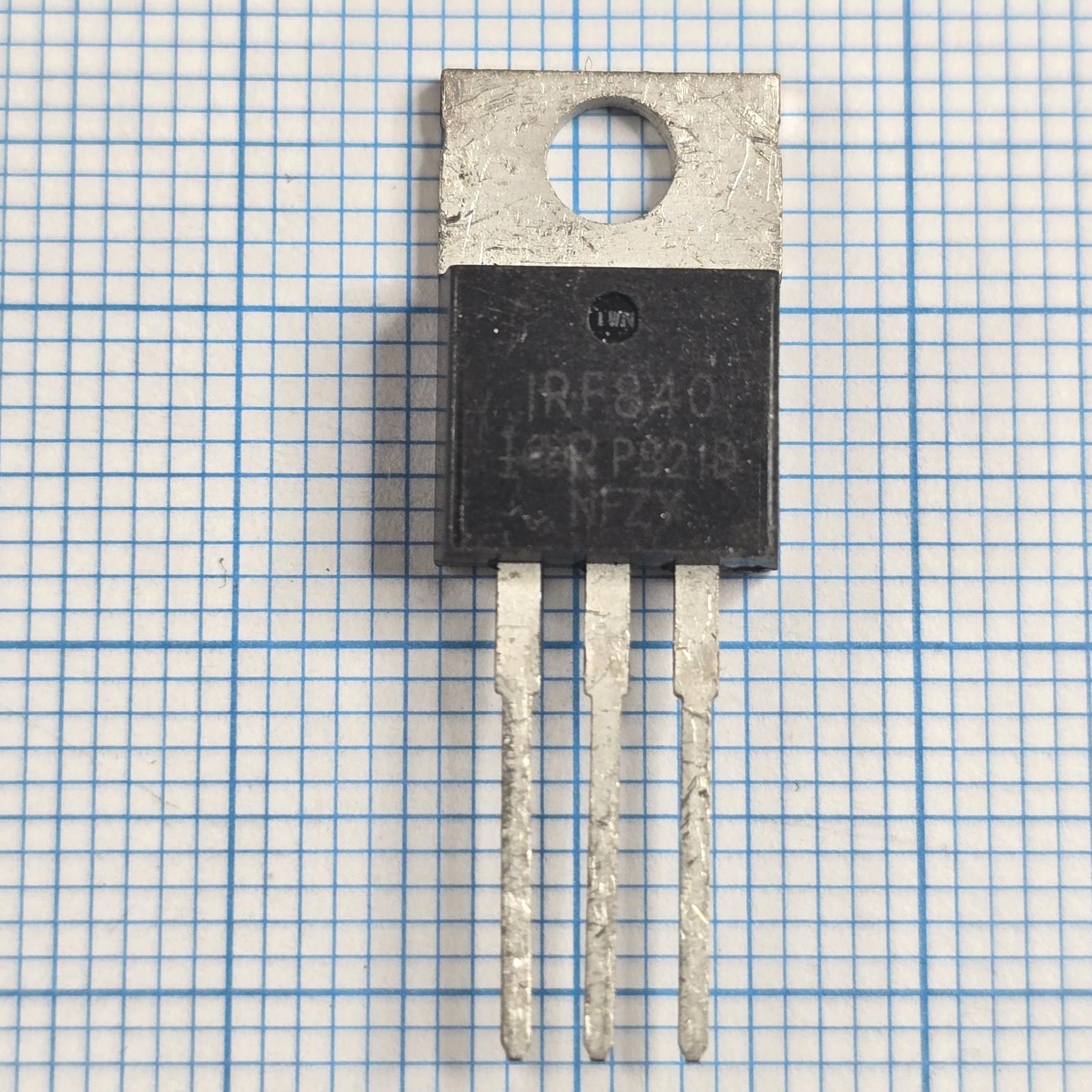

IRF840 TO220 IRF 840

IRF840 N-Channel Power MOSFET

IRF840 یک ماسفت قدرت کانال N (N-Channel Power MOSFET) است که برای سوئیچینگ ولتاژ و توان بالا در مدارهای الکترونیکی استفاده میشود. این قطعه به دلیل تحمل ولتاژ بالا و سرعت سوئیچ مناسب، در منابع تغذیه سوئیچینگ، اینورترها و تجهیزات صنعتی کاربرد گستردهای دارد. ()

مشخصات فنی:

نوع قطعه: N-Channel Power MOSFET

پکیج: TO-220

ولتاژ Drain-Source: 500V

جریان Drain: 8A

توان تلفاتی: حدود 125W

ولتاژ Gate-Source: ±20V

مقاومت داخلی روشن (RDS(on)): حدود 0.85Ω

دمای کاری: تا حدود 150°C ()

پین اوت IRF840 (TO-220):

 _______
 | |
 1 | IRF840| 3
 GATE| |SOURCE
 |_______|
 |
 2
 DRAIN

Pin 1 (G): گیت (Gate)

Pin 2 (D): درین (Drain)

Pin 3 (S): سورس (Source)

بدنه فلزی قطعه نیز به پایه Drain متصل است.

کاربرد در مدار:

IRF840 در مدارهای زیر استفاده میشود:

منابع تغذیه سوئیچینگ (SMPS)

اینورترها

مدارهای کنترل موتور

مبدلهای DC به AC

تجهیزات صنعتی و درایورهای قدرت

مدارهای سوئیچینگ ولتاژ بالا ()

علائم خرابی در مدار:

خرابی IRF840 میتواند باعث ایجاد مشکلات زیر شود:

اتصال کوتاه بین پایههای Drain و Source

سوختن فیوز ورودی مدار

روشن نشدن منبع تغذیه یا اینورتر

ایجاد صدای غیرعادی در مدارهای سوئیچینگ

داغ شدن سریع ماسفت

افزایش جریان مصرفی مدار

قطع شدن خروجی یا نوسان ولتاژ

تست سریع:

با مولتیمتر در حالت تست دیود:

بین Drain و Source نباید اتصال کوتاه وجود داشته باشد.

بین Gate و Drain و همچنین Gate و Source نباید اتصال اهمی پایین دیده شود.

اتصال کوتاه Gate به هر پایه دیگر معمولاً نشانه خرابی ماسفت است.
