موتور براشلس اثر هال Shinano Kenshi

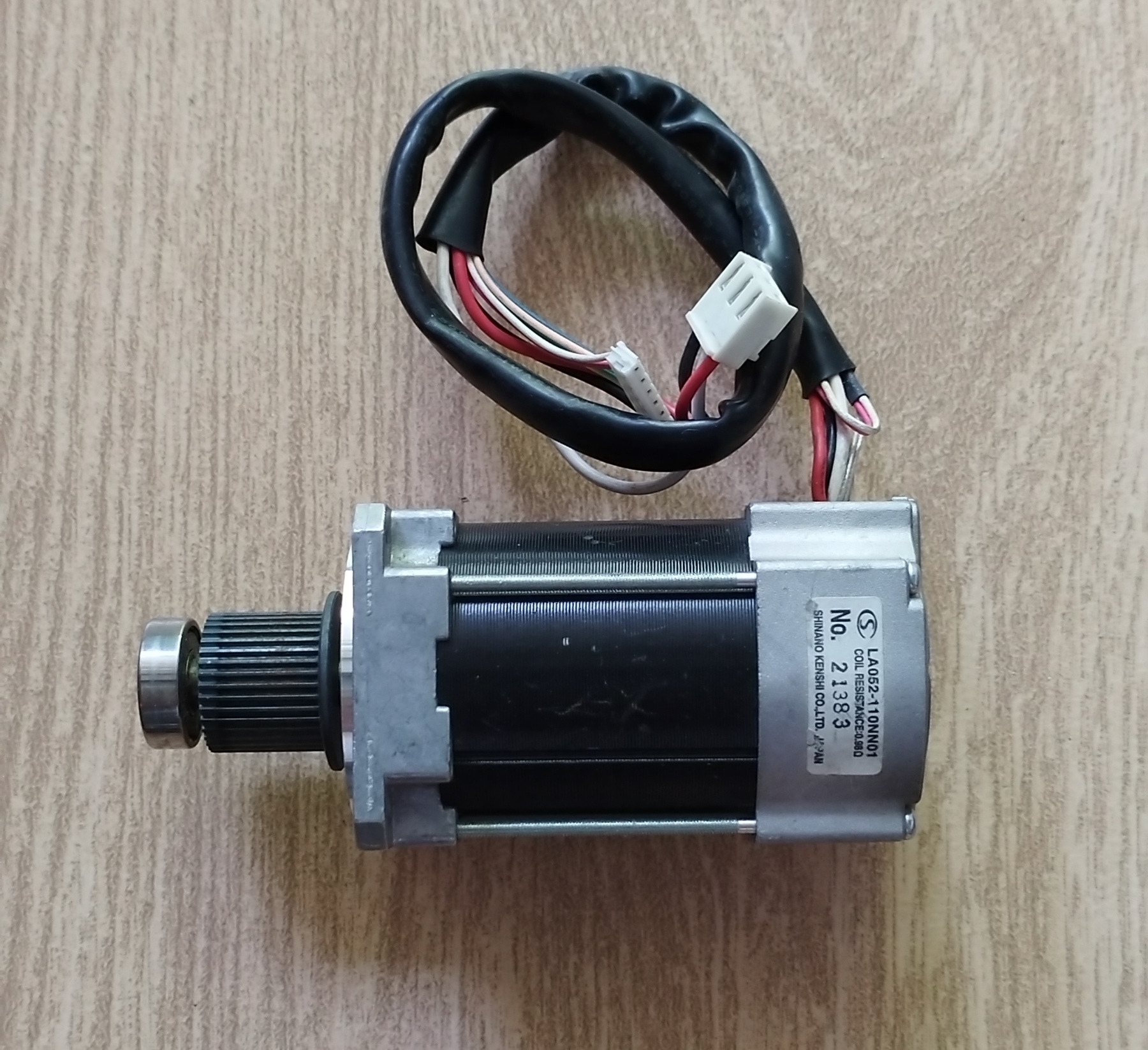

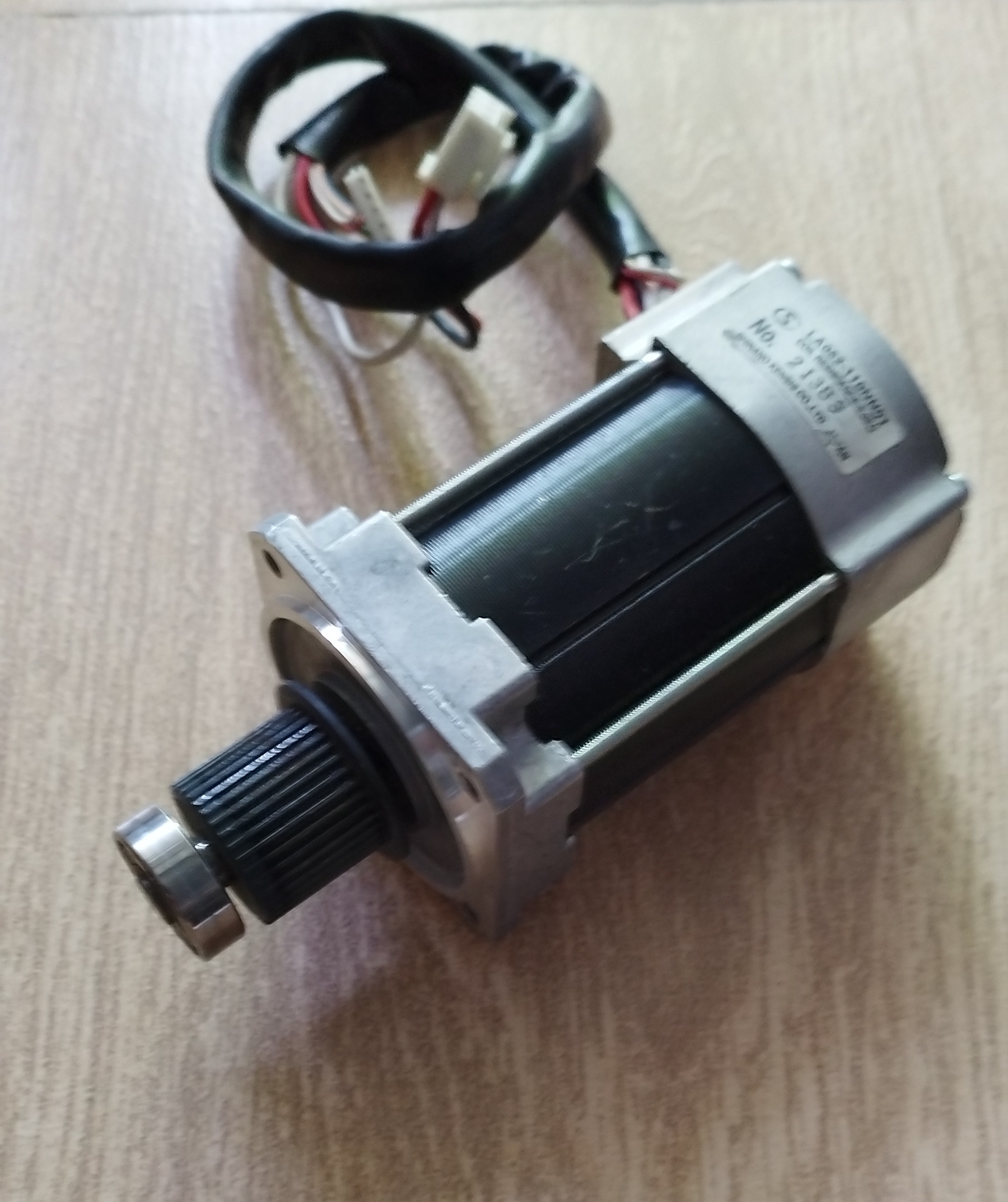

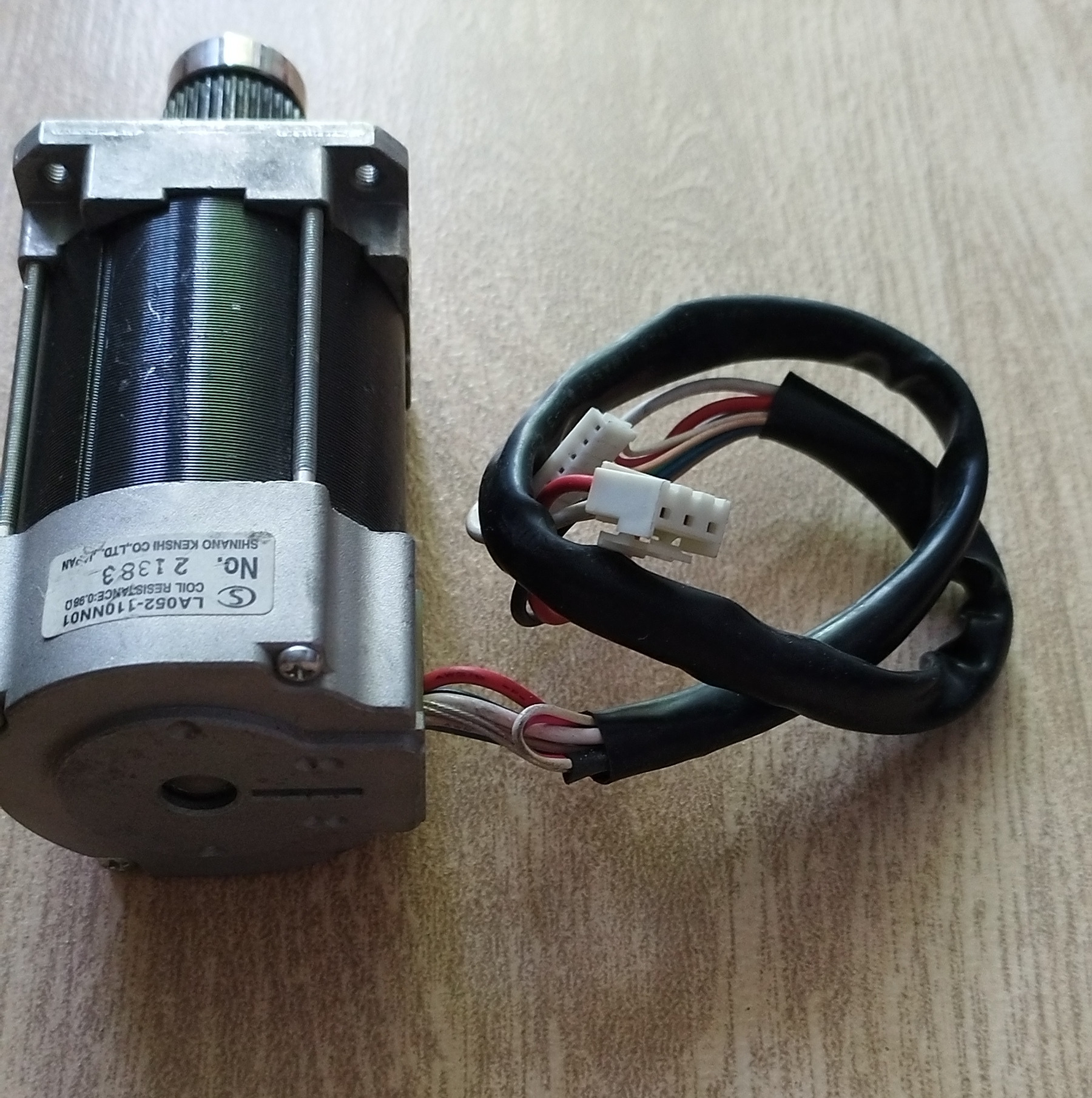

موتور مدل LA052-110NN01 ساخت کمپانی ژاپنی ASPINA (Shinano Kenshi) برخلاف تصور رایج، یک استپر موتور (Stepper Motor) نیست؛ بلکه یک موتور براشلس دیسی (BLDC) مجهز به سنسور اثر هال داخلی است که به دلیل ساختار دقیقش گاهی با استپر اشتباه گرفته میشود.

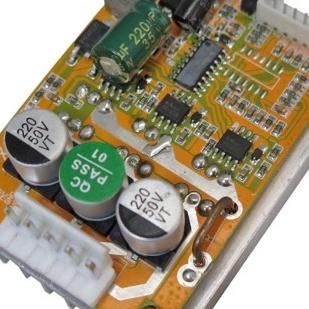

در تصویر آخر عکس درایور مناسب و تست شده با این موتور قرار داده شده. این تصویر جهت اگاهی خریدارن محترم ارایه شده و ارسال نمی گردد

مشخصات کامل و فنی این موتور با استناد به کاتالوگ و دیتای فنی سازنده به شرح زیر است:
مشخصات الکتریکی و عملکردی
نوع موتور: براشلس دیسی (Brushless DC Motor Inner Rotor)
ولتاژ نامی: 24 ولت DC
توان خروجی نامی: 110 وات (110W)
جریان نامی: حدود 3.3 تا 4.5 آمپر
سرعت نامی: 3000 تا 5000 دور بر دقیقه (RPM)
گشتاور نامی: حدود 0.353 نیوتن بر متر
مشخصات فیزیکی و ظاهری
قطر شفت: 8 میلیمتر
قطر بدنه موتور: حدود 52 میلیمتر (سری LA052)
تعداد سیمهای اصلی (قدرت): 3 سیم فابریک (برای فازهای U, V, W موتور براشلس)


نکته برای راه اندازی

برای راهاندازی این موتور نمیتوانید از درایورهای استپر موتور (مثل A4988 یا TB6600) استفاده کنید. این موتور حتماً به یک درایور موتورهای براشلس (BLDC Driver) با توان حداقل 150 وات و ولتاژ 24 ولت (مانند درایورهای سری DDB33T خود شرکت سازنده یا درایورهای سه فاز BLDC موجود در بازار) نیاز دارد.
