معرفی ترانزیستور FQA140N10

FQA140N10 یک ترانزیستور قدرت MOSFET کانال N ساخت onsemi (Fairchild سابق) است که برای کاربردهای سوئیچینگ توان بالا طراحی شده است. این قطعه با تحمل 100 ولت، جریان 140 آمپر و مقاومت روشن بسیار پایین (10 میلیاهم) گزینهای مناسب برای منابع تغذیه سوئیچینگ، اینورترها، UPS، جوشکاری، کنترل موتور و مبدلهای DC-DC است.

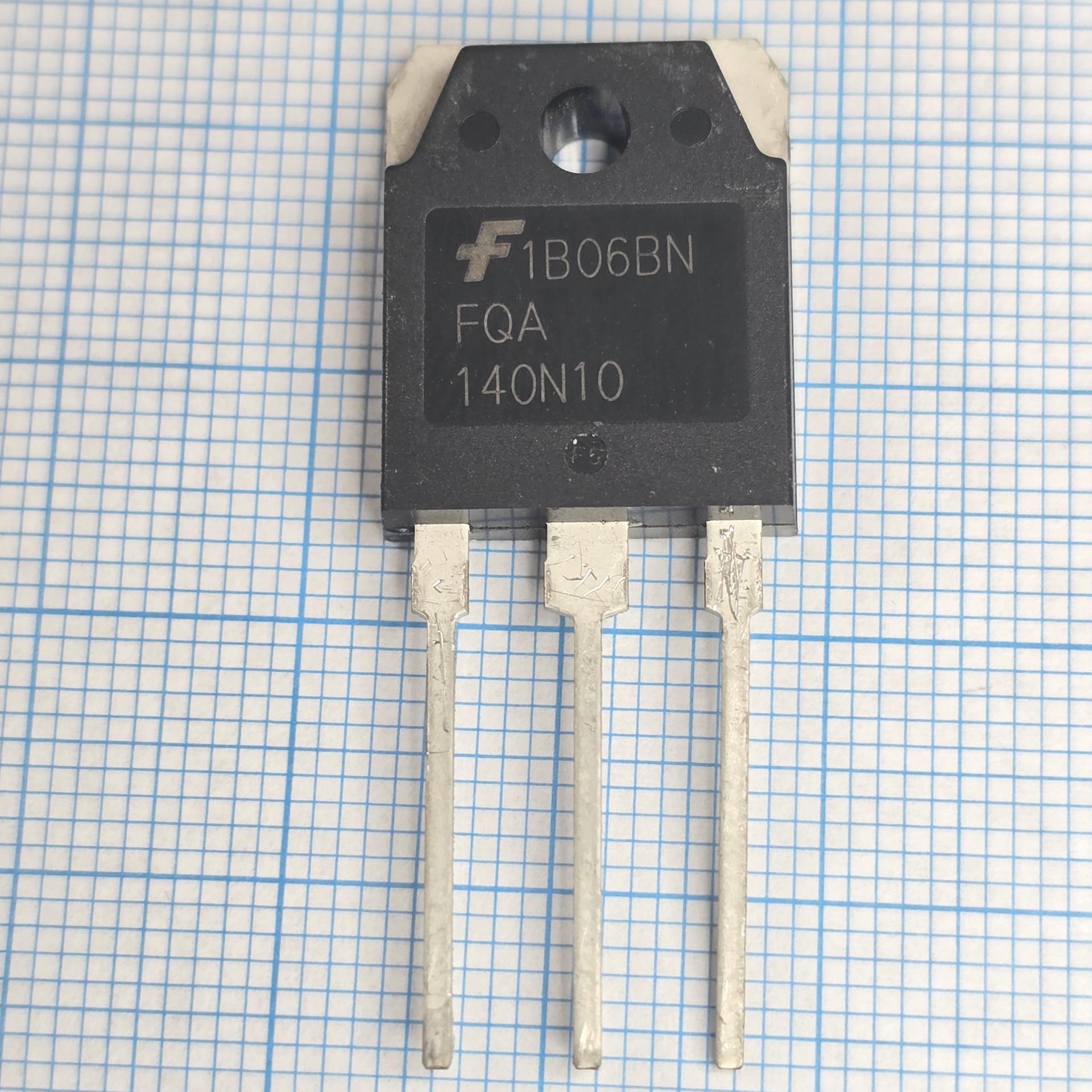

پکیج: TO-3P (TO-3PN)
نوع: N-Channel Power MOSFET
حداکثر ولتاژ Drain-Source: 100V
حداکثر جریان: 140A
حداکثر مقاومت روشن (RDS(on)): 10mΩ esam VGS=10V

پینهای مهم

پایه 1 (Gate): ورودی فرمان

پایه 2 (Drain): مسیر توان

پایه 3 (Source): مسیر برگشت جریان

تب فلزی: متصل به پایه Drain

کاربرد در مدار

این MOSFET بهعنوان کلید الکترونیکی پرقدرت در منابع تغذیه سوئیچینگ (SMPS)، اینورترها، UPS، دستگاههای جوش، کنترلکنندههای موتور DC، مبدلهای DC-DC و تجهیزات صنعتی استفاده میشود.

علائم خرابی

در صورت خرابی FQA140N10 معمولاً یکی یا چند مورد زیر مشاهده میشود:

اتصال کوتاه بین پایههای Drain و Source

سوختن فیوز یا راهاندازی نشدن منبع تغذیه

روشن نشدن یا عملکرد نادرست اینورتر یا UPS

داغ شدن بیش از حد MOSFET

نبود ولتاژ خروجی یا نوسان شدید آن

عدم سوئیچ شدن با وجود وجود سیگنال مناسب روی Gate

نکته: قبل از تعویض MOSFET، آیسی درایور گیت، مقاومت گیت، دیودهای هرزگرد، اسنابر، خازنهای مدار و بار خروجی را بررسی کنید؛ خرابی این بخشها میتواند باعث سوختن مجدد MOSFET شود.
