2N4393 N-CH 40V

2N4393 از نوع n-channel با توان 1.8 وات و تحمل ولتاژ 40 ولت و جریان دهی 30 میلی آمپر می باشد.

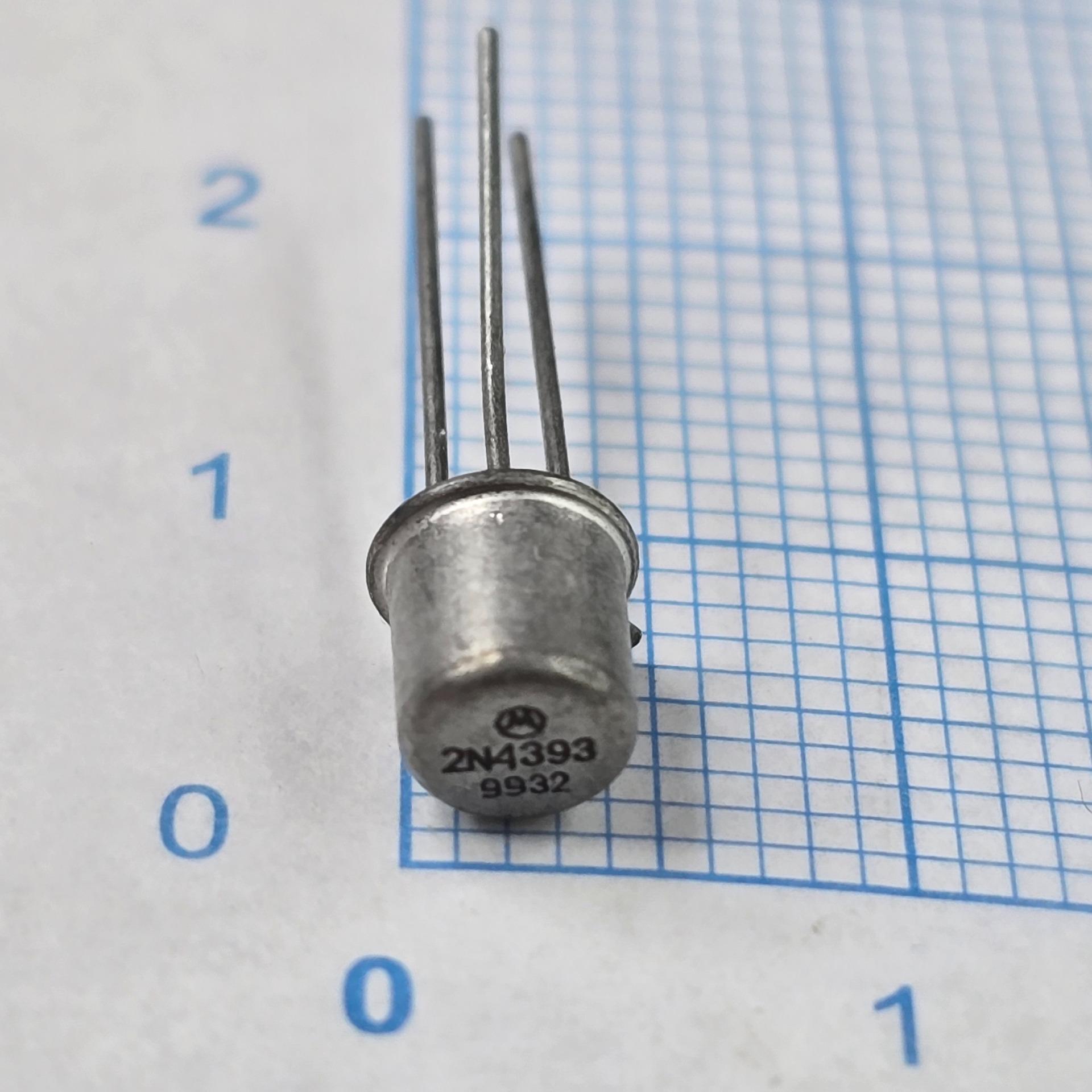

معرفی ترانزیستور 2N4393

2N4393 یک ترانزیستور JFET کانال N (Junction Field Effect Transistor) است که برای کاربردهای سوئیچینگ آنالوگ، تقویتکنندههای کمنویز، مدارات نمونهبرداری (Sample & Hold)، چاپرها و تجهیزات اندازهگیری طراحی شده است. این قطعه به دلیل نویز پایین، سرعت سوئیچینگ مناسب و امپدانس ورودی بالا، در بسیاری از تجهیزات صنعتی و ابزارهای دقیق مورد استفاده قرار میگیرد.

پکیج: TO-18 (فلزی، 3 پایه)
نوع: N-Channel JFET
حداکثر ولتاژ Drain-Source: 40V
جریان IDSS: 5 تا 30mA (بسته به گرید قطعه)

پینهای مهم

Gate (G): پایه کنترل

Drain (D): مسیر جریان خروجی

Source (S): مسیر برگشت جریان

کاربرد در مدار

این JFET برای تقویت سیگنالهای ضعیف، سوئیچینگ سیگنالهای آنالوگ، مدارهای صوتی، تجهیزات تست و اندازهگیری، پیشتقویتکنندهها، مدارهای RF و مدارات کنترل بهره (AGC) استفاده میشود.

علائم خرابی

در صورت خرابی 2N4393 معمولاً یکی یا چند مورد زیر مشاهده میشود:

قطع یا ضعیف شدن سیگنال خروجی

نویز یا اعوجاج غیرعادی در مدار

عمل نکردن مدار سوئیچینگ آنالوگ

تغییر غیرعادی بهره تقویتکننده

اتصال کوتاه یا نشتی بین پایههای Drain، Source و Gate

گرم شدن غیرعادی قطعه یا افزایش جریان مصرفی

نکته: قبل از تعویض ترانزیستور، ولتاژ تغذیه، مقاومتهای بایاس، خازنهای کوپلینگ و مسیرهای اطراف را بررسی کنید؛ خرابی این قطعات نیز میتواند علائمی مشابه خرابی JFET ایجاد کند.
