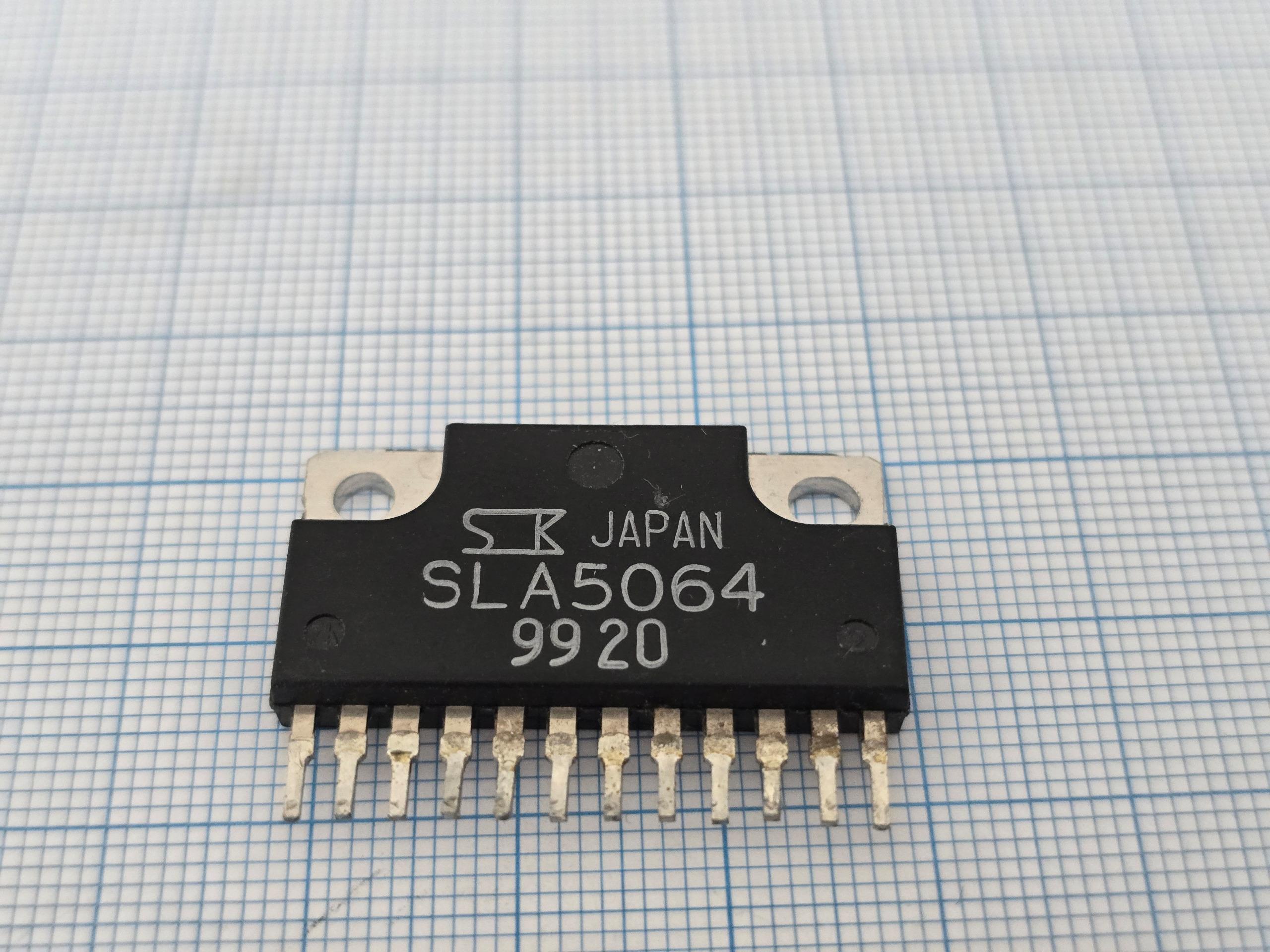

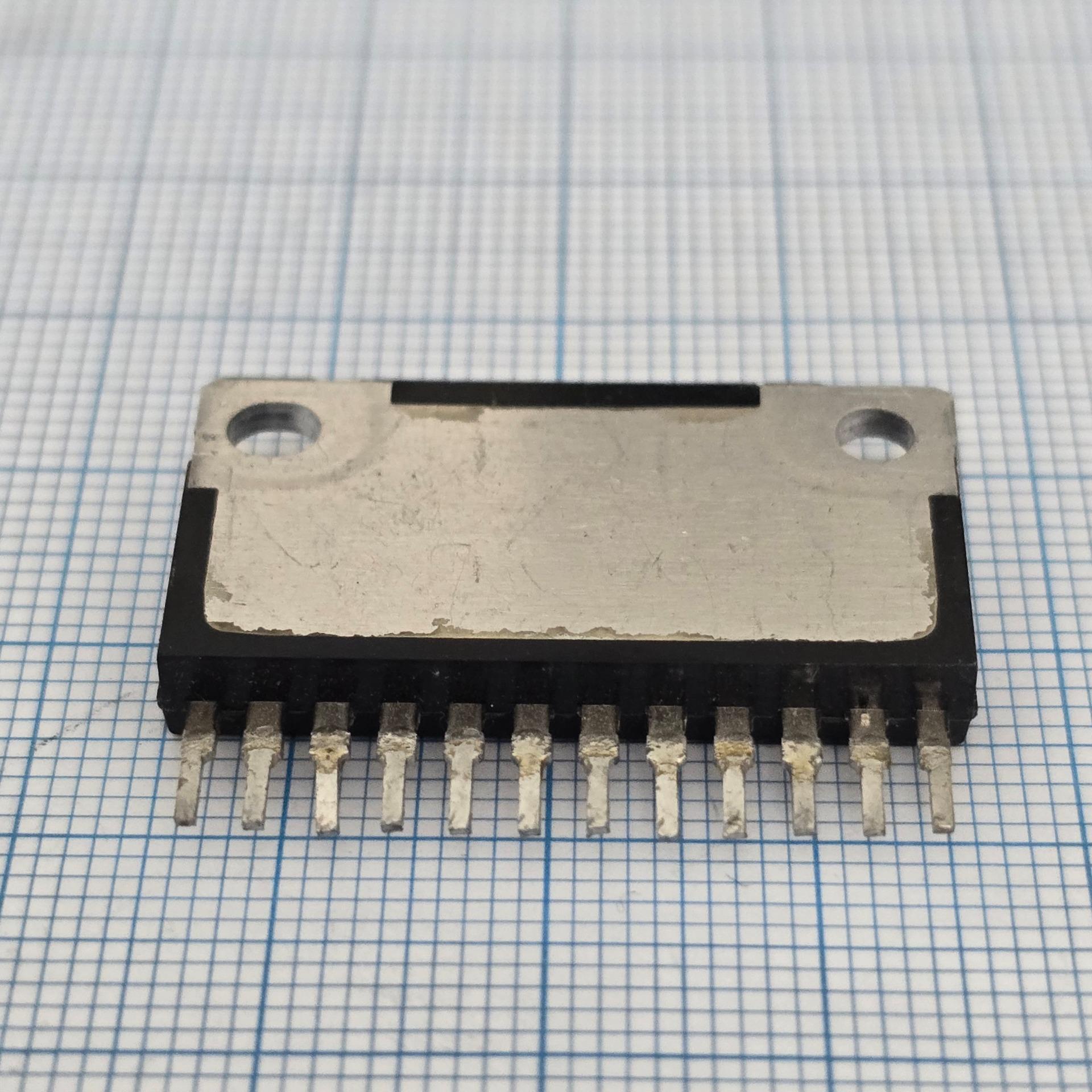

SLA5064 ماژول MOSFET ششگانه سهفاز
معرفی قطعه:
SLA5064 ساخت Sanken یک آرایه MOSFET قدرت برای درایو موتور DC سهفاز است که شامل
3 عدد MOSFET کانال P و 3 عدد MOSFET کانال N در یک پکیج ZIP/SIP-12 با هیت سینک میباشد. ولتاژ کاری MOSFETها
60V و جریان نامی هر کانال تا 10A است.
پینآوت (ZIP/SIP-12):
- Pin 1 Source مشترک MOSFETهای N
- Pin 2 Gate N1
- Pin 3 Drain N1 / Drain P1 (خروجی فاز 1)
- Pin 4 Gate P1
- Pin 5 Source مشترک MOSFETهای P
- Pin 6 Gate P2
- Pin 7 Drain N2 / Drain P2 (خروجی فاز 2)
- Pin 8 Gate N2
- Pin 9 Gate N3
- Pin 10 Drain N3 / Drain P3 (خروجی فاز 3)
- Pin 11 Gate P3
- Pin 12 Source مشترک MOSFETهای P
کارکرد در مدار:
این ماژول بهصورت یک پل سهفاز MOSFET عمل میکند. با اعمال سیگنال مناسب به گیتها، MOSFETهای P و N سوئیچ شده و ولتاژ سهفاز لازم برای
راهاندازی و کنترل موتور DC سهفاز ایجاد میشود.
علائم خرابی در مدار:
- روشن نشدن یا حرکت نکردن موتور
- کار نکردن یا ضعیف شدن یکی از فازها
- افزایش شدید جریان مصرفی
- اتصال کوتاه بین Drain و Source
- سوختن فیوز یا فعال شدن حفاظت اضافهجریان
- داغ شدن غیرعادی ماژول
- لرزش یا عملکرد نامتعادل موتور
- عدم پاسخ یکی از MOSFETها به فرمان گیت
مشخصات کلیدی:
نوع: 3× N-Channel + 3× P-Channel MOSFET | ولتاژ: 60V | جریان:
10A | ساختار: 3-Phase Bridge | پکیج: SIP/ZIP-12 با هیت سینک | کاربرد:
درایو موتور سهفاز.
