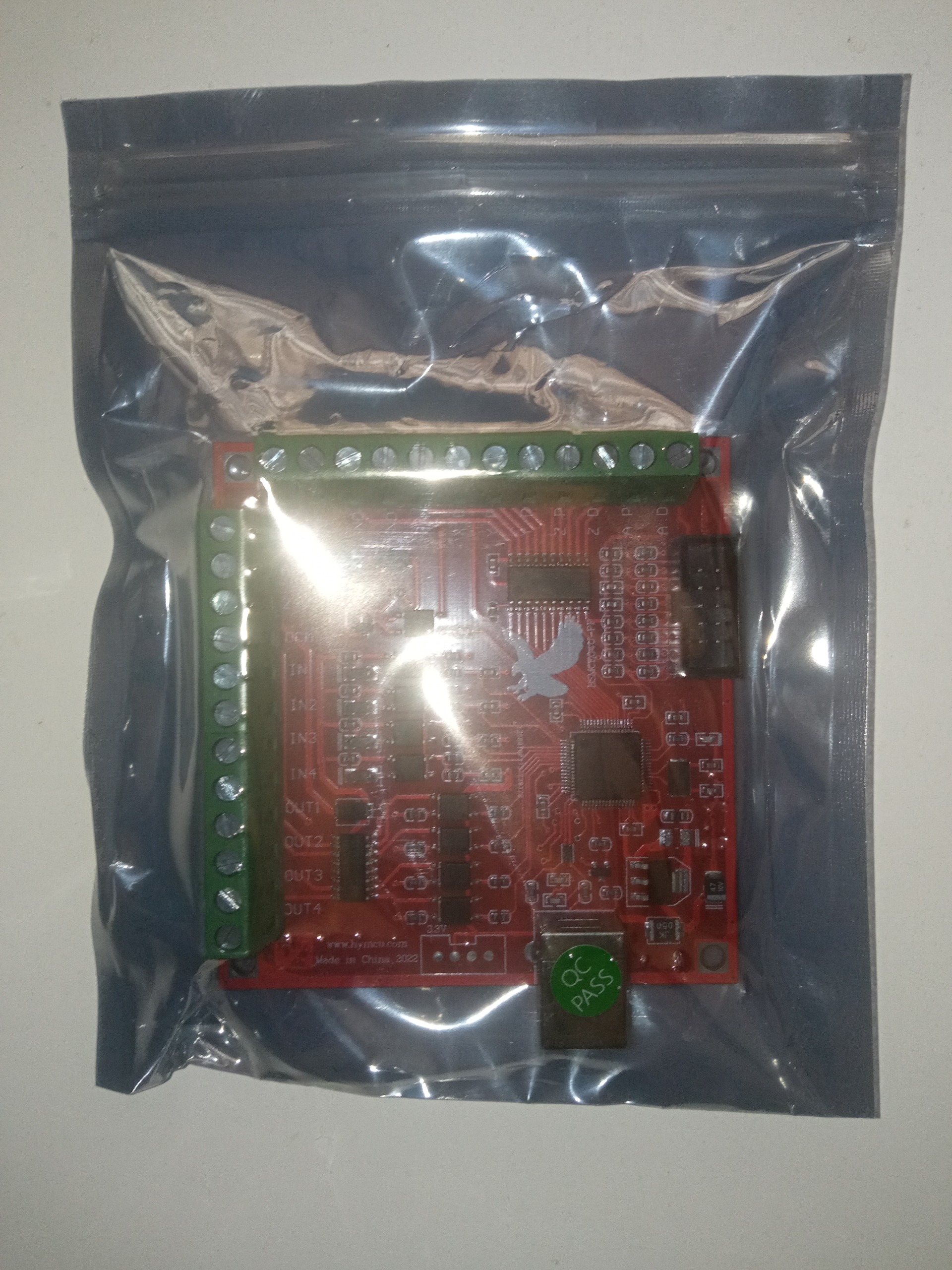

کنترلر cnc مدل mach 3 usb

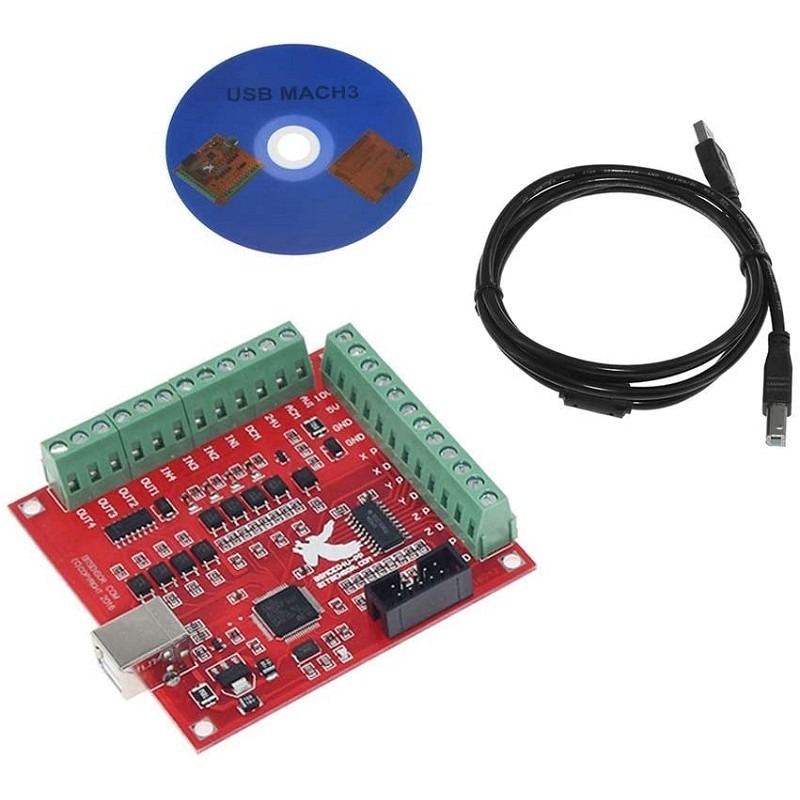

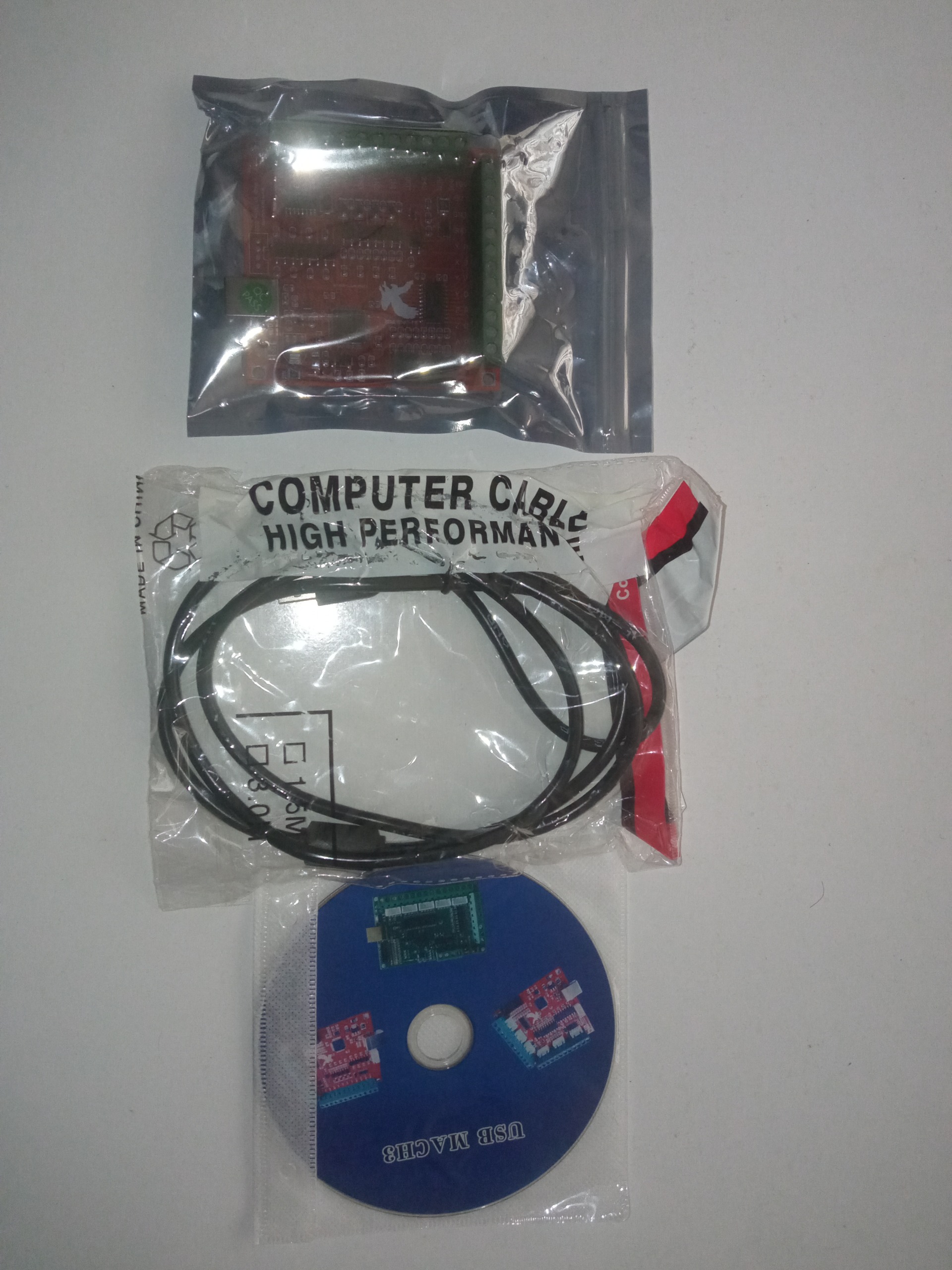

اقلام همراه : برد کنترلر.کابل.cd

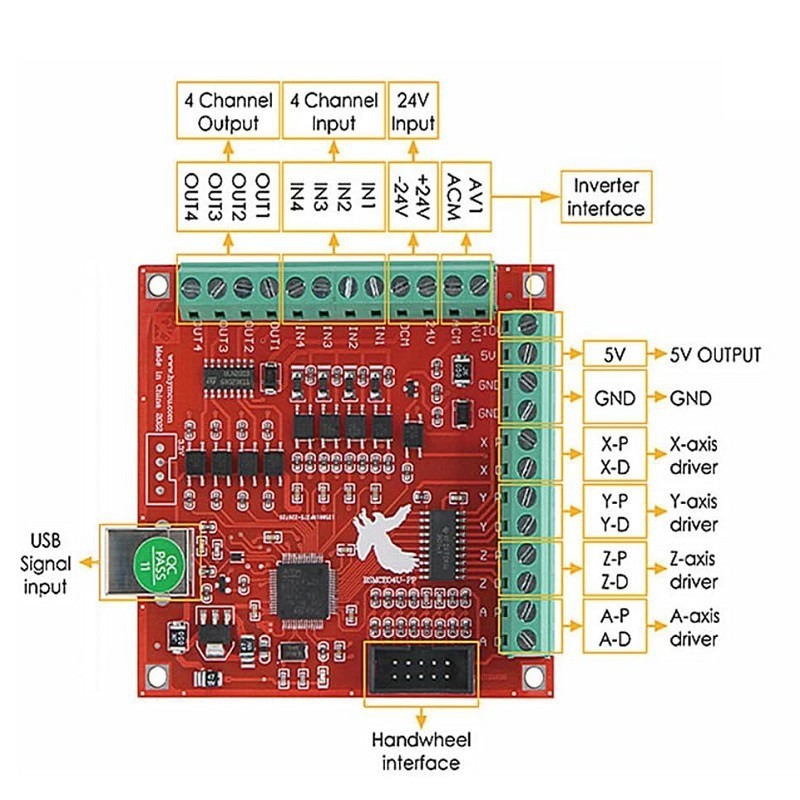

مشخصات پایه های اتصال برد کنترلر CNC

مشخصات پایه های اتصال برد کنترلر CNC شما به مدل برد بستگی دارد. با این حال، به طور کلی، بردهای کنترلر CNC دارای پایه های زیر هستند:

پایه های موتور:

• این پایه ها به موتورهای پله ای یا سروو شما متصل می شوند.
• تعداد پایه های موتور به تعداد محورهایی که می خواهید کنترل کنید بستگی دارد.
• هر موتور معمولاً به دو یا سه پایه برای کنترل جهت و سرعت نیاز دارد.

پایه های سوئیچ حد:

• این پایه ها به سوئیچ های حد شما متصل می شوند که برای جلوگیری از حرکت بیش از حد موتورها استفاده می شوند.
• هر محور معمولاً به دو پایه سوئیچ حد نیاز دارد، یکی برای حد مثبت و دیگری برای حد منفی.

پایه های اسپیندل:

• این پایه ها به درایو اسپیندل شما متصل می شوند که برای کنترل سرعت و جهت اسپیندل استفاده می شود.
• تعداد پایه های اسپیندل به نوع درایو اسپیندل شما بستگی دارد.

پایه های ورودی/خروجی:

• این پایه ها را می توان برای اتصال دستگاه های جانبی مانند دکمه ها، سوئیچ ها و چراغ ها استفاده کرد.

پایه های منبع تغذیه:

• این پایه ها به منبع تغذیه شما متصل می شوند که برق برد کنترلر و موتورها را تامین می کند.

تعیین هویت پایه ها:

• برای تعیین هویت پایه های برد کنترلر خود، باید به دفترچه راهنمای برد یا وب سایت سازنده مراجعه کنید.
• دفترچه راهنما معمولاً نموداری از برد را با برچسب گذاری پایه ها ارائه می دهد.

اتصال پایه ها:

• برای اتصال پایه ها، از سیم های مناسب و کانکتورهای سیم استفاده کنید.
• مطمئن شوید که اتصالات امن هستند و نمی توانند قطع شوند.

نحوه راه اندازی برد کنترلر CNC چهار محور USB Mach3 با خروجی 100KHz

راه اندازی برد کنترلر CNC شما به مدل برد و نرم افزاری که استفاده می کنید بستگی دارد. با این حال، به طور کلی، مراحل زیر را دنبال کنید:

1. برد کنترلر را به کامپیوتر خود وصل کنید:

• اکثر بردهای کنترلر CNC از طریق USB به کامپیوتر شما متصل می شوند.
• کابل USB را از برد کنترلر به پورت USB کامپیوتر خود وصل کنید.

2. نرم افزار Mach3 را نصب کنید:

• Mach3 یک نرم افزار محبوب CNC است که برای کنترل بردهای کنترلر CNC استفاده می شود.
• می توانید Mach3 را از وب سایت https://www.machsupport.com/software/mach3/ دانلود کنید.

3. Mach3 را پیکربندی کنید:

• Mach3 را اجرا کنید و به منوی "Config/Ports and Pins" بروید.
• پورت USB که برد کنترلر شما به آن متصل است را انتخاب کنید.
• تنظیمات موتور و اسپیندل را پیکربندی کنید.

4. برد کنترلر را تست کنید:

• به منوی "Manual Control" در Mach3 بروید.
• از دکمه ها برای حرکت دادن موتورها به صورت دستی استفاده کنید.
• مطمئن شوید که موتورها در جهت صحیح حرکت می کنند.

5. فایل G-code را بارگیری کنید:

• یک فایل G-code فایلی است که حاوی دستورالعمل هایی برای کنترل CNC است.
• می توانید فایل های G-code را از آنلاین دانلود کنید یا خودتان آنها را ایجاد کنید.
• به منوی "File/Load G-code" در Mach3 بروید.
• فایل G-code ای را که می خواهید اجرا کنید انتخاب کنید.

6. CNC را اجرا کنید:

• روی دکمه "Run" در Mach3 کلیک کنید.
• CNC باید طبق دستورالعمل های موجود در فایل G-code شروع به کار کند.

توجه: این فقط یک دستورالعمل کلی است. دستورالعمل های خاص ممکن است بسته به مدل برد کنترلر و نرم افزاری که استفاده می کنید متفاوت باشد. برای اطلاعات بیشتر، به دفترچه راهنمای برد کنترلر یا وب سایت سازنده مراجعه کنید.

نکات ایمنی:

• قبل از کار با CNC، حتما دستورالعمل های ایمنی را مطالعه کنید.
• عینک ایمنی و محافظ گوش بپوشید.
• از دور CNC دور بمانید در حالی که در حال کار است.
• در صورت بروز هرگونه مشکل، فوراً CNC را خاموش کنید
