10 عدد برد محافظ ولتاژ

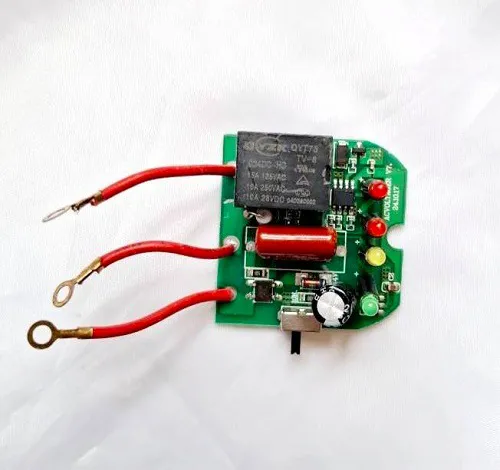

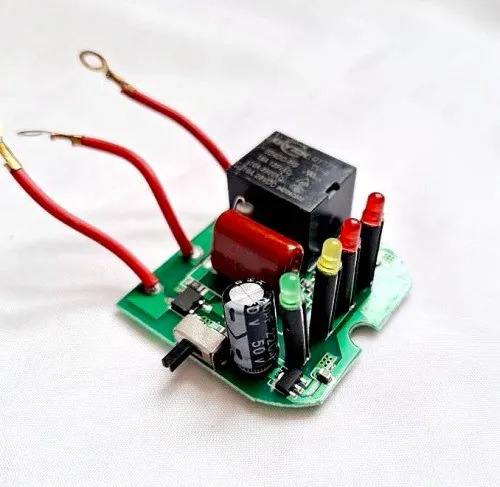

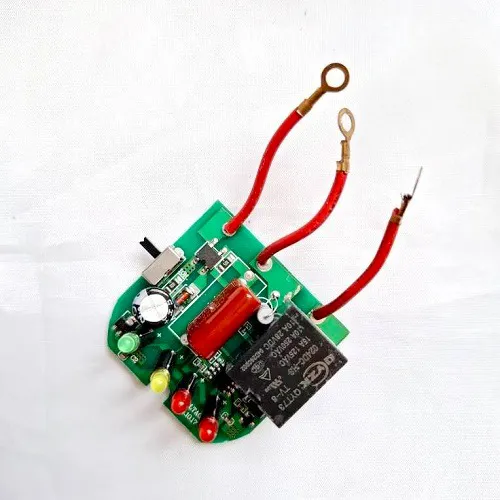

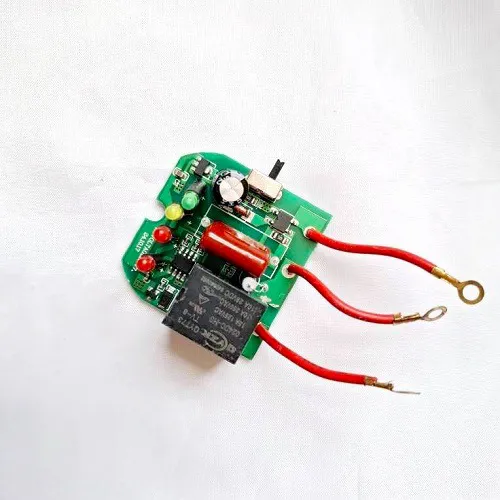

برد محافظ ولتاژ



برد محافظ ولتاژ بالا و پایین برای محافظت از لوازم برقی در برابر نوسانات و افت یا افزایش غیرمجاز ولتاژ طراحی شده است. این ماژول در صورت خروج ولتاژ از محدوده مجاز، برق خروجی را بهطور خودکار قطع کرده و پس از بازگشت ولتاژ به حالت عادی، با تأخیر قابل انتخاب، مجدداً برق را وصل میکند.



مشخصات فنی



نام محصول: برد محافظ ولتاژ بالا و پایین (Over/Under Voltage Protection Board)



ابعاد: 42 × 41 × 23 میلیمتر



وزن: 18 گرم



ولتاژ کاری: 160 تا 260 ولت AC



زمان تأخیر وصل مجدد: 5 ثانیه یا 180 ثانیه (قابل انتخاب در دو حالت)



نمایش وضعیت: نشانگر LED





نحوه عملکرد



با وصل شدن برق، چراغ زرد شروع به چشمک زدن میکند که نشاندهنده فعال بودن زمان تأخیر است.



پس از سپری شدن زمان تأخیر (5 یا 180 ثانیه)، در صورتی که ولتاژ در محدوده مجاز باشد، چراغ سبز روشن شده و برق به مصرفکننده متصل میشود.



اگر ولتاژ ورودی کمتر از 160 ولت باشد، مدار بلافاصله وارد حالت حفاظت در برابر افت ولتاژ شده، خروجی را قطع میکند و چراغ قرمز روشن میشود.



اگر ولتاژ ورودی بیشتر از 260 ولت باشد، مدار وارد حالت حفاظت در برابر افزایش ولتاژ شده، خروجی را قطع میکند و چراغ قرمز روشن میشود.



پس از بازگشت ولتاژ به محدوده استاندارد، چراغ زرد دوباره چشمک میزند و پس از پایان زمان تأخیر انتخابشده، در صورت پایدار بودن ولتاژ، چراغ سبز روشن شده و برق مجدداً به مصرفکننده وصل میشود.





ویژگیها



محافظت در برابر افزایش ولتاژ (Over Voltage)



محافظت در برابر کاهش ولتاژ (Under Voltage)



وصل خودکار پس از بازگشت ولتاژ به حالت عادی



زمان تأخیر قابل انتخاب (5 یا 180 ثانیه)



مجهز به نشانگر LED برای نمایش وضعیت عملکرد



ابعاد کوچک و مناسب برای استفاده در انواع تجهیزات و لوازم برقی





وضعیت کلید :

حالت اول: کلید به سمت چپ

دستگاه روشن میشود.

چراغ زرد شروع به چشمک زدن میکند.

5 ثانیه صبر میکند.

سپس ولتاژ برق را بررسی میکند.

اگر ولتاژ در محدوده مجاز باشد، رله وصل میشود و چراغ سبز روشن میشود.

دستگاه وارد حالت کار عادی میشود.

حالت دوم: کلید به سمت راست

دستگاه روشن میشود.

حالت دوم: کلید به سمت راست

دستگاه روشن میشود.

چراغ زرد چشمک میزند.

180 ثانیه (3 دقیقه) صبر میکند.

سپس ولتاژ را چک میکند.

اگر ولتاژ مناسب باشد، رله وصل شده و چراغ سبز روشن میشود.

دلیل وجود تأخیر 180 ثانیه

این قابلیت معمولاً برای:

کولر گازی

یخچال

فریزر

کمپرسورها

استفاده میشود تا بعد از قطع برق، کمپرسور فوراً دوباره روشن نشود. چون روشن شدن مجدد بلافاصله میتواند به کمپرسور آسیب بزند.

بنابراین این کلید در واقع بین دو زمان انتخاب میکند:
