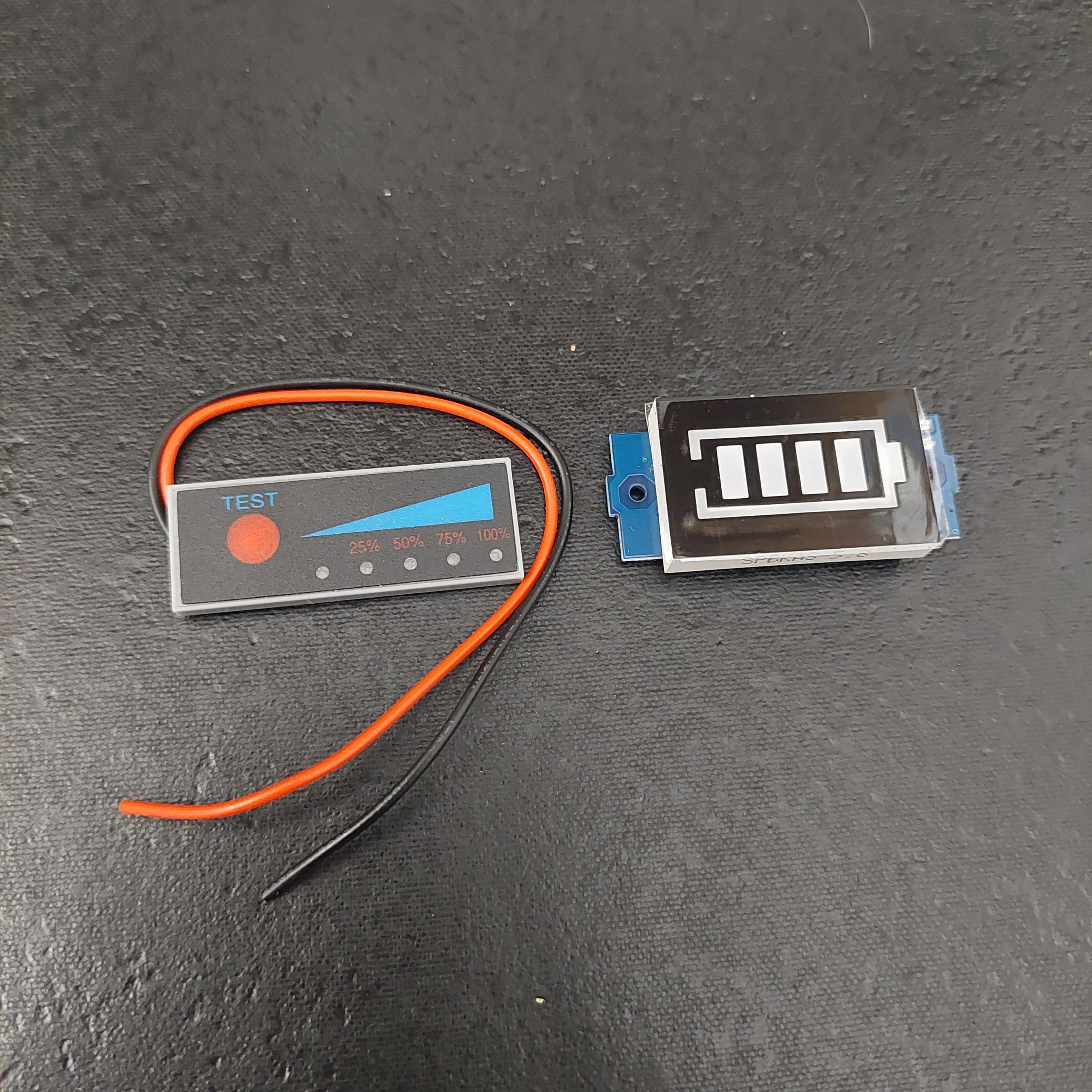

2عدد ماژول نشانگر سطح شارژ باتری

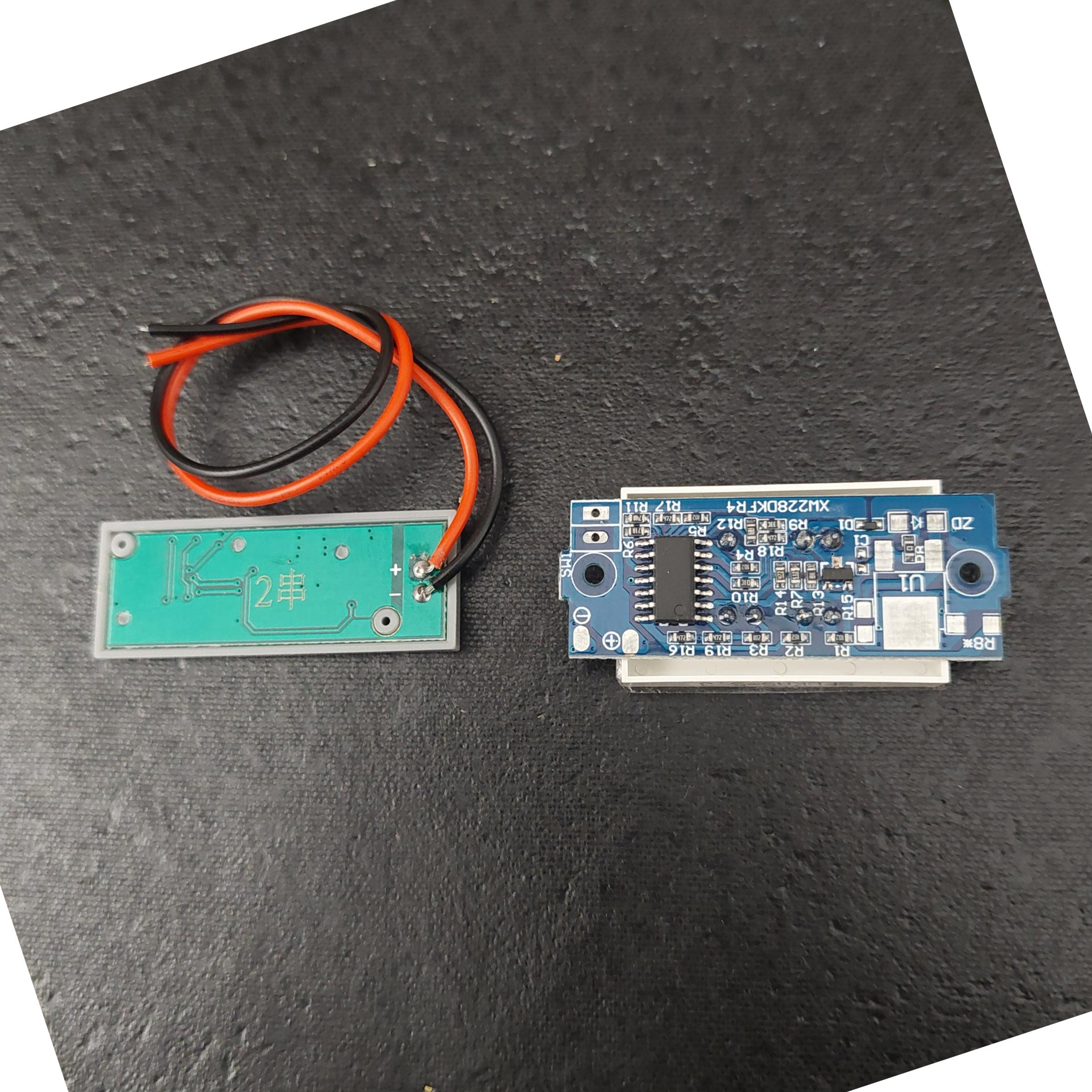

ماژول نمایشگر سطح شارژ باتری لیتیومی 2 سل با ولتاژ کاری تا 8.4 ولت DC و 5 نشانگر LED برای نمایش میزان شارژ باتری/حداکثر ولتاژ ورودی ماژول 8.4 ولت DC بوده و جریان مصرفی آن تنها حدود 30 میلیآمپر است( در تصویر ماژول سمت چپ)

.

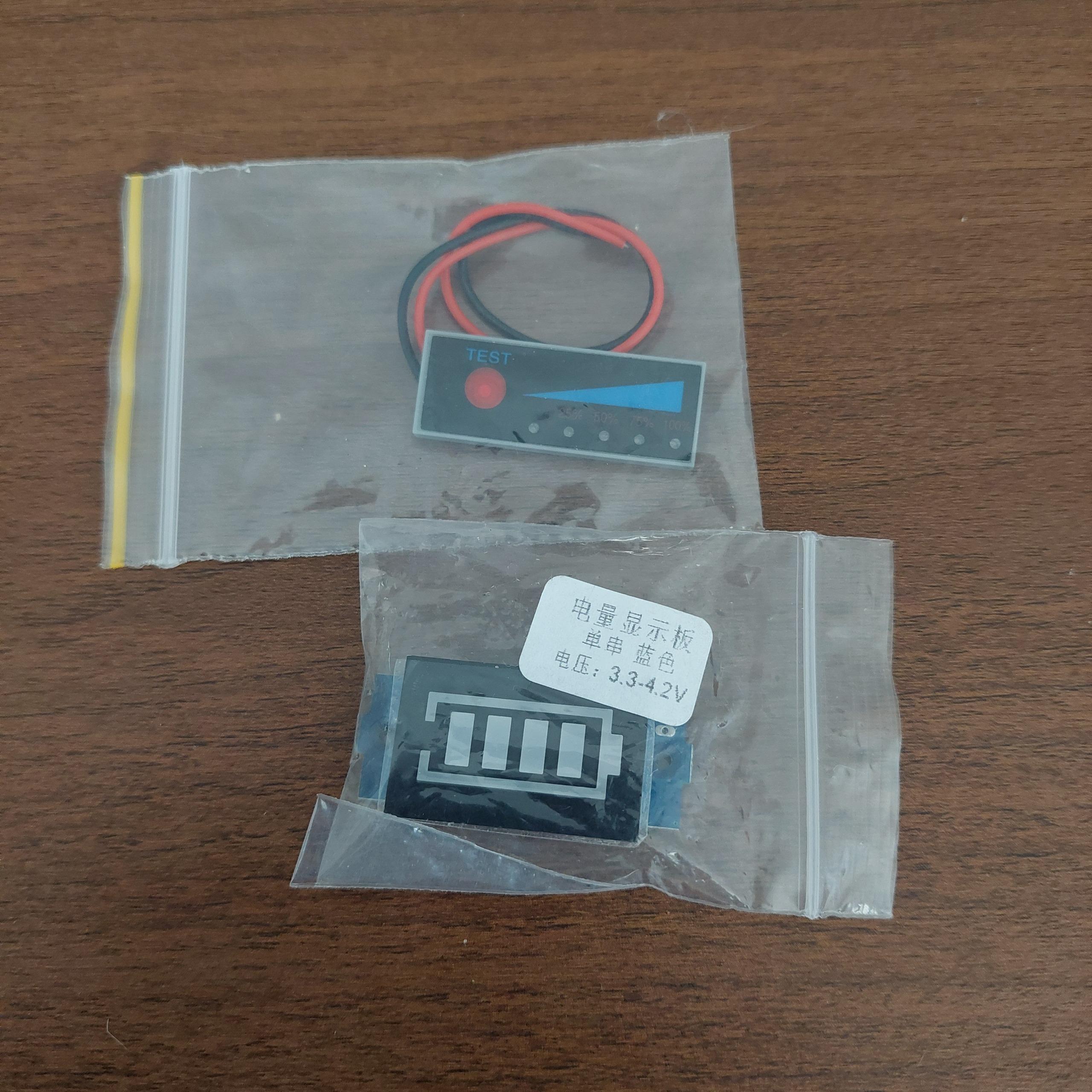

.ماژول نمایشگر سطح شارژ باتری لیتیومی تک سل 4.2V ( در تصویر سمت راست)

جهت سنجش میزان شارژ باتری لیتیوم تک سل 3.3 تا 4.2 ولت کاربرد دارد.

حداکثر ولتاژ ورودی 4.2 ولت

زمانی که ولتاژ 3 ولت باشد، یک خانه روشن میشود.
زمانی که ولتاژ 3.5 ولت باشد، دوخانه روشن میشود.
زمانی که ولتاژ 3.7 ولت باشد، سه خانه روشن میشود.
زمانی که ولتاژ 3.9 ولت باشد، چهار خانه روشن میشود.
زمانی که ولتاژ کمتر از 3 باشد، چهار خانه خاموش میشوند و شما میتوانید باتری را عوض کنید.

کاربردهای رایج

این ماژول ابزاری مفید برای نمایش سریع سطح شارژ باتری در دستگاههای قابلحمل و پروژههای الکترونیکی است. با طراحی کوچک و وزن سبک، بهراحتی در هر مدار باتریمحور قابل استفاده میباشد.

• نمایش شارژ باتری در پاوربانکهای دستساز
• استفاده در پک باتری لیتیومی دو سل
• نصب در خودروهای کنترلی و ها
• کنترل وضعیت شارژ باتری ابزارهای قابلحمل
• نشانگر شارژ در پروژههای DIY
• تست سریع سلامت باتری در کارگاهها
• استفاده در دستگاههای قابل شارژ خانگی
• نمایش وضعیت شارژ در سیستمهای UPS کوچک
• کنترل سطح باتری سیستمهای نور اضطراری
• کاربرد در دستگاههای RC و رباتهای باتریخور
