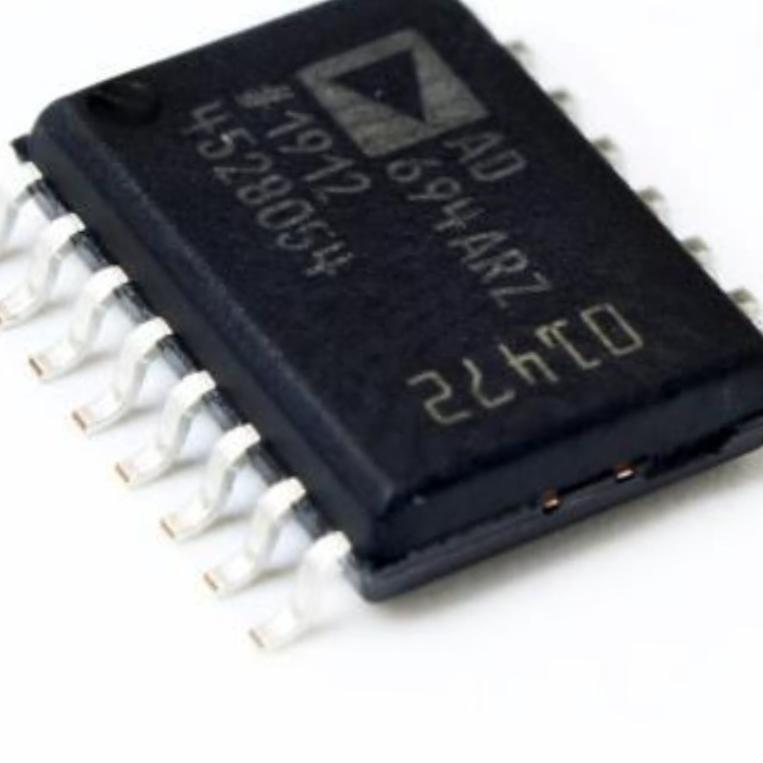

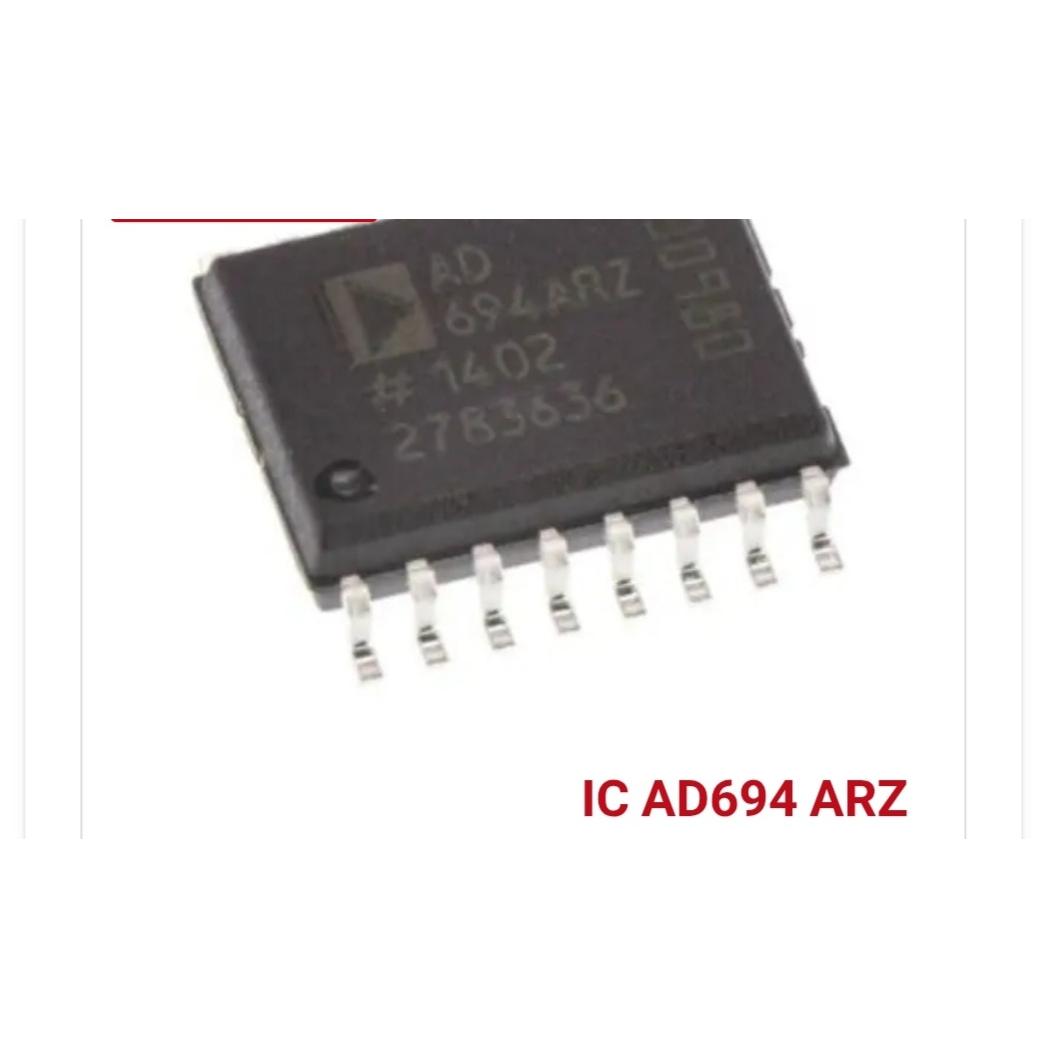

IC AD694 ARZ







AD694ARZ

نام

AD694ARZ



برند:

پکیج:

SOW-16



بستهبندی:

Tape & Reel

عنوان گروه:

دیتاشیت:

مشخصات AD694ARZ

AD694ARZ از خانواده آی سی سنسور میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Analog Devices
• پکیج SOW-16
• نوع نصب روی برد SMD
• حداکثر ولتاژ تغذیه 36 ولت
• حداقل ولتاژ تغذیه 4.5 ولت
• حداقل دمای عملیاتی 40 درجه سانتیگراد
• حداکثر دمای عملیاتی 85 درجه سانتیگراد
• جریان تامین 1.5 میلی آمپر
• نوع Current Transmitter
• انواع رابطها Analog



بسیاری از سنسورهای مورد استفاده قرار گرفته در صنعت دارای خروجی جریان در رنج 4 تا 20 میلی آمپر هستند. در واقع این جریان بسته به مقدار قرائت شده سنسور متغییر است. فرض کنید که یک سنسور فشار دارای رنج 0 تا 10 بار است. اگر مقدار این سنسور به صورت جریان ارسال شود، جریان 4 میلی آمپر معادل 0 بار و جریان 20 میلی آمپر معادل 10 بار است. علت استفاده از جریان به جای ولتاژ این است که نویز اثر کمتری بر روی جریان دارد. نویز توانایی ایجاد ریپل ولتاژی بالا را دارد اما توانایی ایجاد ریپل جریانی بزرگ را ندارد (در حد میکرو آمپر) . حال وقتی از جریانی در حد چندین میلی آمپر استفاده میشود، نسبت سیگنال به نویز(از دید جریان) چند هزار برابر خواهد بود و این برای ما بسیار با ارزش خواهد بود. ویژگی دیگر ارسال جریان این است که امپدانس خطوط تاثیری بر کیفیت سیگنال نخواهد داشت. چون فرستنده، جریان خط را به صورت لحظهای کنترل میکند و در صورت تغییر امپدانس جریان را ثابت نگه میدارد. حال در صورتی که نیاز دارید اطلاعات سنسورهای خود را به صورت جریان ارسال نمایید استفاده از چیپ AD694 پیشنهاد خوبی میباشد. بدلیل اینکه این آیسی همواره میتواند ولتاژ ورودی 0 تا 2 ولت یا ولتاژ 0 تا 10 ولت را به جریان معادل 0 تا 20 میلی آمپر تبدیل نماید. دقت تبدیل این آیسی بی نظیر است و شما به راحتی میتوانید از آن برای پروژهها حساس و صنعتی خود استفاده نمایید.

*قیمت برای یک عدد می باشد.

آی سی فوق به شرط اورجینال و بصورت رول آکبند تقدیم میگردد.
