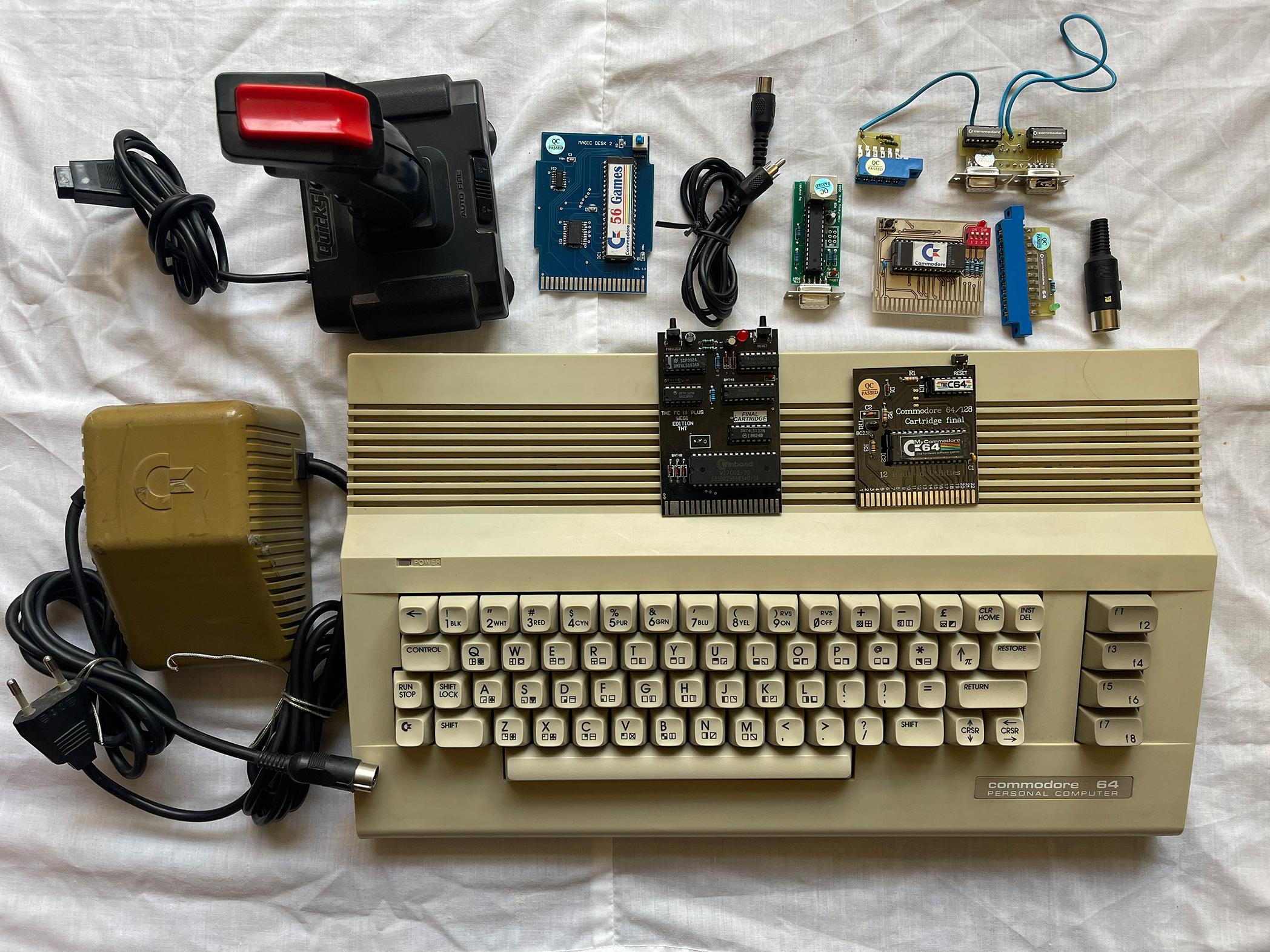

Name: کمودور64 بالوازم وکارتریج های نایاب و یک دسته
Price: 185000000 IRR

دست دوم

شماره کالا: 39110356

18٬500٬000 تومان

توضیحات بیشتر

رایانه ی Commodore 64 یا به اختصار C64، یک رایانه ی خانگی 8-بیتی است که در ژانویه 1982 توسط شرکت Commodore International معرفی شد. نخستین نمایش عمومی این دستگاه در نمایشگاه Consumer Electronics Show (CES) از تاریخ 7 تا 10 ژانویه 1982 در لاس وگاس انجام شد.

C64 در کتاب رکوردهای گینس به عنوان پر فروش ترین مدل رایانه ی دسکتاپ در تمام دوران ثبت شده است. برآوردهای مستقل تعداد دستگاه های فروخته شده را بین 12.5 تا 17 میلیون واحد ذکر کرده اند.

تولید انبوه این دستگاه در اوایل سال 1982 آغاز شد و از ماه آگوست همان سال با قیمت اولیهی 595 دلار آمریکا (معادل حدود 1٬940 دلار در سال 2024) وارد بازار شد.

C64 پس از دو محصول پیشین کمودور یعنی VIC-20 و Commodore PET عرضه شد. نام "C64" برگرفته از 64 کیلوبایت (65٬536 بایت) حافظه ی RAM این دستگاه بودحجمی که در آن زمان بسیار قابل توجه محسوب می شد.

از ویژگی های برجسته ی C64 می توان به پشتیبانی از اسپریت های چندرنگ (multicolor sprites) و وجود تراشه های اختصاصی برای تولید موج های صوتی (waveform generation) اشاره کرد؛ این موارد به C64 امکان می دادند تا در مقایسه با سیستم هایی که فاقد سخت افزارهای سفارشی بودند، تصاویر و صداهایی بسیار پیشرفته تر و با کیفیت تر تولید کند. این مزیت های گرافیکی و صوتی، به ویژه در زمینه ی بازی های رایان های، نقش بزرگی در موفقیت جهانی این سیستم داشت.

رایانه ی Commodore 64 (C64) در بیشتر سال های پایانی دهه ی 1980، بر بازار رایانه های خانگی ارزان قیمت تسلط داشت البته با استثناتی در بریتانیا، فرانسه و ژاپن. در ژاپن، C64 تنها حدود شش ماه در بازار دوام آورد و سپس از رقابت خارج شد.

در بازهی 1983 تا 1986، C64 حدود 30 تا 40 درصد از سهم بازار ایالات متحده را در اختیار داشت و سالانه بیش از دو میلیون دستگاه فروش داشت. در این دوره، C64 موفق شد از لحاظ فروش، رایانه های سازگار با IBM PC، Apple II و Atari 8-bit را پشت سر بگذارد.

Sam Tramiel، مدیرعامل بعدی شرکت آتاری و فرزند بنیانگذار کمودور (Jack Tramiel)، در مصاحبه ای در سال 1989 گفت:

«وقتی در کمودور بودم، برای چند سال، ماهیانه 400٬000 دستگاه C64 تولید می کردیم.»

در بازار بریتانیا، C64 با رقابت سختی از سوی BBC Micro، ZX Spectrum، و بعدها Amstrad CPC 464 مواجه بود، اما همچنان موفق شد به عنوان دومین رایانه ی محبوب در بریتانیا پس از ZX Spectrum شناخته شود.

در ژاپن، C64 عملاً هیچ تأثیری بر بازار نگذاشت. این بازار تحت سلط هی رایانه های داخلی نظیر NEC PC-8801، Sharp X1، Fujitsu FM-7 و MSX قرار داشت. به طور مشابه، در فرانسه نیز، بازار در اختیار ZX Spectrum، Thomson MO5 و TO7، و Amstrad CPC 464 بود و C64 نتوانست جایگاه قابل توجهی به دست آورد.

در مجموع، با وجود حضور ضعیف در برخی بازارهای بین المللی، C64 یکی از موفقترین و پرفروشترین رایانه های خانگی تاریخ باقی ماند، به ویژه در ایالات متحده، آلمان و برخی کشورهای اسکاندیناوی.

در ژانویه 1981، شرکت MOS Technology, Inc. که زیر مجموعه ی طراحی مدارهای مجتمع شرکت Commodore بود، پروژهای را برای طراحی تراشه های گرافیکی و صوتی یک کنسول بازی نسل بعد آغاز کرد. این تراشه ها به ترتیب با نام های VIC-II (Video Integrated Circuit) برای گرافیک و SID (Sound Interface Device) برای صدا شناخته شدند. کار طراحی این دو تراشه در نوامبر 1981 به پایان رسید.

کمودور سپس پروژهای برای ساخت کنسولی با به رهگیری از این تراشه ها آغاز کرد که با نام های Ultimax یا MAX Machine شناخته می شد و مهندسی آن توسط Yash Terakura از کامودور ژاپن انجام شده بود. اما این پروژه پس از تولید تعداد اندکی برای بازار ژاپن، لغو شد.

در همان زمان، Bob Russell (برنامه نویس سیستم VIC-20) و Bob Yannes (طراح تراشه SID) نسبت به ادامه مسیر خط تولید موجود کمودور که بر پایه خانوادهی PET و بازار کسب وکار بنا شده بود، انتقاد داشتند. با پشتیبانی Al Charpentier (مهندس VIC-II) و Charles Winterble (مدیر MOS Technology)، این گروه پیشنهادی را به مدیرعامل وقت، Jack Tramiel، ارائه دادند: تولید یک رایانه ی خانگی ارزانقیمت به عنوان جانشینی برای VIC-20.

ترامییل تأکید کرد که سیستم جدید باید دارای 64 کیلوبایت رم (RAM) باشد. این در حالی بود که تراشه های DRAM با ظرفیت 64 کیلوبیت در آن زمان بیش از 100 دلار آمریکا قیمت داشتند (معادل 292.36 دلار در سال 2024). با این حال، ترامییل به درستی پیش بینی کرده بود که قیمت این تراشه ها به زودی کاهش خواهد یافت و تا زمان آغاز تولید انبوه، مقرون به صرفه خواهد شد.

برخلاف اکثر شرکت های سازنده رایانه در آن زمان، کمودور کارخانه ی تولید تراشه های نیمه رسانا (semiconductor fab) مخصوص به خود را داشت و می توانست به سرعت تراشه های آزمایشی تولید کند. از آنجا که این کارخانه با ظرفیت کامل کار نمی کرد، هزینه های توسعه به عنوان بخشی از هزینه های سربار شرکت در نظر گرفته میشد.

تراشه ها تا نوامبر 1981 تکمیل شدند و در همان زمان، Charpentier، Winterble و Tramiel تصمیم به پیشبرد پروژه گرفتند. ترامییل ضرب الاجل نهایی را برای اولین آخر هفته ی ژانویه تعیین کرد تا این محصول جدید در نمایشگاه Consumer Electronics Show (CES) سال 1982 معرفی شود.

ماشین جدید از همان بدنه، اندازهی مادربرد، و نسخه ی ROM شامل BASIC 2.0 مشابه با VIC-20 استفاده می کرد. محیط BASIC به عنوان پوسته ی رابط کاربری عمل میکرد و پس از روشن کردن دستگاه، بلافاصله با پیام READY قابل استفاده بود.

در آستانه ی معرفی رسمی، نام محصول از VIC-40 به Commodore 64 یا C64 تغییر یافت. معرفی C64 در نمایشگاه CES ژانویه 1982 چشمگیر بود. David A. Ziembicki، مهندس تولید، آن لحظه را چنین به یاد میآورد:

«تمام چیزی که در غرفه ما می دیدیم، آدم های شرکت آتاری بودند که با دهان های باز و تعجب زده می پرسیدند: "چطور توانستید این را با 595 دلار بسازید؟"»

پاسخ این سؤال ادغام عمودی (vertical integration) بود زیرا کمودور مالک کارخانه های تولید تراشه ی خودش بود. هزینه ی تولید هر C64 حدود 135 دلار برآورد می شد (معادل تقریبی 350 دلار در سال 2022)، در حالی که قیمت فروش آن 595 دلار بود یعنی حاشیه سود فوق العاده بالا با حفظ قدرت رقابتی.

در ژوئیه 1983، مجله ی BYTE درباره ی Commodore 64 نوشت:

«قیمت خرده فروشی این دستگاه 595 دلار است. با این قیمت، به نظر می رسد یکی از داغ ترین گزینه ها در بازار رایانه های شخصی زیر 1000 دلار باشد.»

این مجله، تراشه ی SID را به عنوان:

«یک سینتی سایزر موسیقی واقعی ... کیفیت صدای آن را باید شنید تا باور کرد»

توصیف کرد، اما در عین حال چند انتقاد نیز مطرح نمود:

استفاده از Commodore BASIC 2.0 که قدیمی و محدود بود.

عملکرد ضعیف درایو فلاپی دیسک که حتی از درایو Atari 810 هم کندتر بود.

کنترل کیفیت ناکافی توسط شرکت کمودور.

در ادامه، BYTE توضیح داد که:

«BASIC موجود در C64 تنها یک تفسیرگر 8 کیلوبایتی (interpreted BASIC) است که امکانات برنامه نویسی بسیار محدودی دارد، به ویژه برای گرافیک و صدا. هیچ امکاناتی برای استفاده مستقیم از صدا یا گرافیک از درون برنامه BASIC وجود ندارد، مگر از طریق دستورهای POKE.»

این یکی از نادرترین هشدارهای رسمی دربارهی ناتوانی BASIC کامودور 64 بود که در مجلات رایان های آن زمان منتشر شد.

در دسامبر 1984، مجله ی Creative Computing C64 را به عنوان:

«برنده ی قاطع در دسته بندی رایانه های خانگی با قیمت کمتر از 500 دلار»

معرفی کرد. این مجله ضمن اشاره به نقاط ضعف مانند:

درایو دیسک کند

تنها داشتن دو کلید جهت نما

نبود پشتیبانی رسمی از سوی شرکت سازنده

استفاده از درگاه های غیر استاندارد

با این حال تأکید کرد:

«در قیمت زیر 500 دلار، نمی توان سیستمی با این ویژگی ها پیدا کرد:
64 کیلوبایت حافظه، گرافیک رنگی، اسپریت ها، و انبوهی از نرم افزارهای موجود.»

در همان بررسی، رایانه ی Tandy Color Computer به عنوان دومین گزینه ی برتر معرفی شد، و در ردهی رایانه های خانگی با قیمت بالای 500 دلار، Apple II جایگاه نخست را کسب کرد ردهای که C64 در زمان معرفی اولیه اش (با قیمت 595 دلار) نیز در آن قرار داشت.

چرا کمودور 64 محبوب بود؟

از مهم ترین عوامل محبوبیت کمودور 64 اکوسیستمی بود که پیرامون این کامپیوتر قدرتمند به وجود آمده بود. این اکوسیستم اینقدر مستحکم بود که حتی سالها پس از منسوخ شدن این تکنولوژی پشتیبان این دستگاه بود.

به طور کلی Commodore 64 دارای ویژگی هایی بود که به شدت برای کاربران خانگی جذابیت و داشت:

به راحتی به یک تلویزیون استاندارد متصل می شد (بدون اینکه نیازی به خرید مانیتور با قیمت بالا باشد)
برایش تولید شده بود
مجموعه ای بزرگ از منابع آموزشی برایش تولید شده بود
طیف وسیعی از تجهیزات جانبی برایش تولید شده بود (دیسک درایو، پرینتر، مودم و )
و به طور کلی قیمت ارزان

نسل دوم کمودور 64 سی C64C

طراحان کمودور 64 در طول یکسال اول بعد از تولید نسل اول کمودور 64 قصد باز طراحی و تغییر بدنه را داشتند ولی این امر تحقق نیافت.
بر اساس یکی از مقالات مجله 64er ، رونمایی از این نسخه از کمودور 64 برای نمایشگاه هانوفر آلمان در سال 1985 برنامه ریزی شده بود که با فروش بسیار خوب نسخه قدیمی در طول کریسمس 1985، تاریخ این رونمایی و ورودش به بازار به تأخیر افتاد.
در نهایت در سال 1986 مدل جدیدتری از کمودور 64 را روانه بازار ساختند که بسیار طراحی جذاب تری داشت. علاوه بر شکل ظاهری سخت افزار دستگاه هم دستخوش تغییراتی شده بود از جمله چیپ صدا 8580 به جای 6581 که فیلترهای بهتر داشت و نیازی با ولتاژ 12 ولت هم نداشت.

ساده ترین روش تشخیص سری های اولیه C64c صفحه کلید آن است. در اولین مدل های C64c نمادهای گرافیکی در کناره پایین کلیدها قرار گرفته است (مانند نسل اول) ولی در مدل های بعد نسل C64c این نمادهای گرافیکی در وجه روی کلید و درست زیر حروف قرار داد شد.

علاوه بر تغییرات ظاهری کیس و به لطف ارتقا فرآیندها و خطوط تولید تراشه های جدید تولید شده سبب شده بود که تراشه های جدید کوچکتر، ارزانتر و کمتر حرارت تولید کنند که موجب افزایش عمر آنها می شد.
در مدل های آخر کمودور 64 سی به جای پیچ ها زیر از گیره های پلاستیکی استفاده شده بود.

این مدل از کمودور 64 در آلمان غربی، هنگ کنگ و چین تولید شدند.

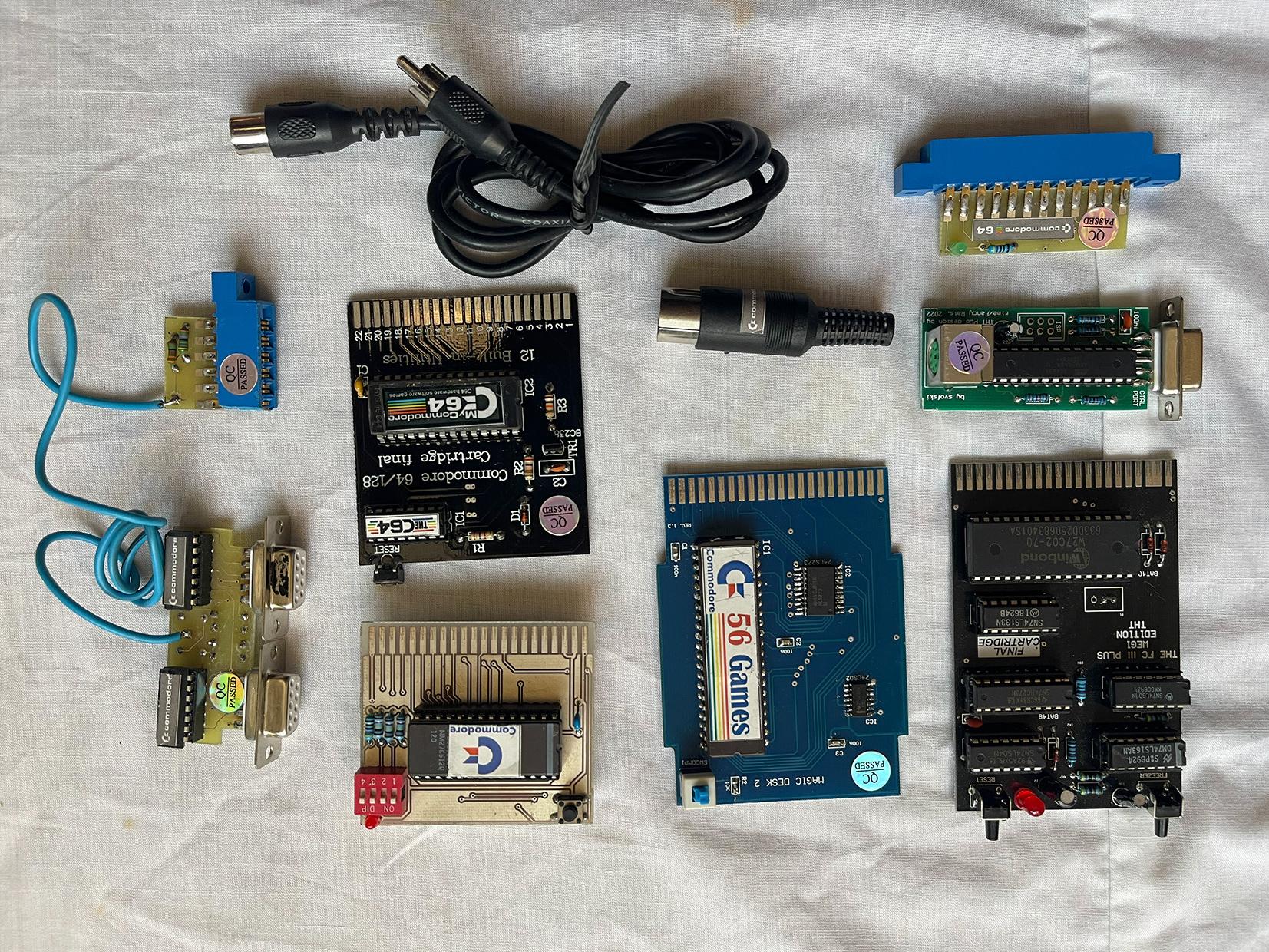

توضیحات بیشتر The Final Cartridge III+ FCIII+ FCIII TFC3+ for Commodore 64 C64 2015

ارتقاء رام اوریجینال 2015

یک کارتریجی است که می تواند روی درگاه Expansion C64 یا C128 کار کند. در سال 1987 توسط شرکت RISKA B.V. Home & Personal Computers (مستقر در: روتردام در هلند) توسعه یافت. بیش از 50 عملکرد جدید را برای کاربر C64 فراهم می کند (مانند BASIC-Extension ،Fastloader و saver برای 1541 با ضریب شتاب 10، فریزر، مانیتور). علاوه بر این، یک رابط کاربری گرافیکی (دسکتاپ) با ویندوز (مشابه GEM یا Windows) وجود دارد. از سخت افزار، یک Reset و یک Freezer-function وجود دارد.

سخت افزار FC3 دارای چندین عملکرد است. ابتدا باید دسترسی به رام 64k را فعال کند. یک ثبات در آدرس $DFFF در IO2-Area C64 وجود دارد که آن را قادر می سازد نگاشت 16k یا 8k ناحیه از رامها را به حافظه C64 کنترل کند. دوم آن را قادر می سازد تا 16 هزار بانک را از 64 هزار FC3-ROM انتخاب کند.

با سخت افزارهای جدیدتر مانند SD2IEC سازگاری است.
یک چیز خوب بیشتر در مورد FC3 و Fastloader این است که با SD2IEC و برخی از مرورگرهای فایل آن، مانند CBM-Browser یا SD2BRWSE سازگار است. این بدان معناست که FC3-Fastloader در این مرورگرها بطور دایم می ماند و همه نرم افزارها را سریعتر بارگذاری می کند. تمام فایل های تک فایل prg و همچنین حدود 90 درصد از فایل های m2i با آن کار می کنند.

نسخه Final Cartridge III Plus نسخه ارتقاء یافته ای از کارت کارتریج اصلی Final Cartridge برای کمودور است که امکانات بیشتری را ارائه می دهد.

ویژگی های اصلی آن عبارتند از:

رابط گرافیکی (GUI) دسکتاپ WIMP
(پنجره ها، آیکون ها، منوها، اشاره گر)

توربو برای دیسک و نوار کاست
(افزایش سرعت بارگذاری برنامه ها)

افزونه برای زبان Commodore Basic
(گسترش قابلیت های برنامه نویسی)

فریز کردن (Freezer)
(امکان ذخیره و بارگذاری وضعیت برنامه ها در هر لحظه)

این ارتقاءها باعث بهبود قابل توجه در کارایی و امکانات کمودور می شوند.

کارتریج موجود دارای 12 برنامه بسیار مفید برای کمودورها 16x/C64و می باشد بعضی از برنامه های موجود در کارتریج در زمان خودش 1985 تا 400$ فروش می رفت و اکنون پس از گذشت 30 سال و اندی پس از منحل شدن شرکت کمودور و داتل در دهه 90 لازم بود دوباره این کارتریج با کارآیی بالاتری در دست رس عموم قرار بگیرد

لازم به ذکر است در نوع قدیمی این کارتریج برنامه های تنظیم هد و کیبرد و غیره وجود نداشت که در اینجا به آن اضافه شده است البته نه از طریق بنده

ضمنا عکس های برچسبی روی کاتریج صرفا جنبه تزیینی و نمایشی دارد.

12 برنامه موجود در کارتریج جدید

KEYBOARD TEST

CHAIN COPY

EXPERT COPY

TAPE ADJUST

MUSIC TEST

RETURN TO BASIC

EPROM PROGRAMMER

DISK EDITOR

FLASH COPY

JOYSTICK TEST

SIMON BASIC II

ULTRA CRUNCHER

برنامه تنظیم هد تیپ تست کیبرد تست جوی استیک تست صدا برنامه ای جهت پروگرام کردن آی سی های ای پی رام برنامه جهت کپی از دیسک بر روی کاست برنامه بیسیک 2 داس ادیتور و...

آدابتور موس برای کمودور 64 و 128

این آداپتور امکان استفاده از یک ماوس PS/2 معمولی (که ارزان و به راحتی در دسترس است) را به عنوان یک ماوس 1351 مخصوص کمودور 64 یا 128 فراهم می کند.

ماوس 1351 چیست؟

ماوس 1351 مدل رسمی ماوس کمودور 64/128 بود که از پروتکل خاصی برای ارتباط استفاده می کرد (نه استاندارد PS/2 یا USB).

برای اجرای نرم افزارها و بازی هایی که از ماوس پشتیبانی می کردند (مثل GEOS) لازم بود.

کاربرد آداپتور PS/2 به 1351:

تبدیل سیگنال ماوس PS/2 به سیگنال سازگار با پورت جوی استیک C64/C128.

شناسایی توسط سیستم مثل یک ماوس 1351 اصلی بدون نیاز به تغییر نرم افزار.

جایگزین اقتصادی و راحت برای پیدا نکردن ماوس های قدیمی 1351.

مزایا:

دسترسی آسان ماوس های PS/2 بسیار رایج تر از 1351 هستند.

پشتیبانی کامل با اکثر نرم افزارهای قدیمی که به ماوس 1351 نیاز دارند، سازگار است.

راه اندازی ساده فقط کافیست آداپتور را به پورت جوی استیک وصل کنید.

منطق کاری:

میکروکنترلر با استفاده از یک کتابخانه PS/2 (مثلاً PS2Mouse.h در Arduino) داده های حرکت ماوس را دریافت میکند.

سپس این داده ها را به سیگنال های آنالوگ تبدیل کرده و مانند ماوس 1351 به C64 ارسال می کند (در اصل، ولتاژهای متغیر روی پین های X و Y اعمال می شوند).

این مدار به کمک یک میکروکنترلر کوچک (مانند Atmega یا Arduino Pro Mini) ساخته می شود که پروتکل PS/2 را به سیگنال های آنالوگ 1351 تبدیل می کند.

توجه شود موس یو اس بی ها USB را پشتیبان نمی کند

بعضی از موس های ps2 را ساپورت نمی کند و نیاز به تست متفاوت دارد

این کارتریج 56گیم ترکیب بسیار خوبی از بازیهای آرکید، اکشن، پلتفرمر، شوتر، معمایی و ورزشی است. در ادامه هر بانک را به تفکیک ژانر بررسی و برایتان می ذارم.

Bank 1 (1M)

Shoot em Up / Scrolling Shooter

1942 جنگنده های جنگ جهانی دوم
Airwolf هلیکوپتر رزمی
Commando تیراندازی از بالا
H.E.R.O. اکشن با هلیکوپتر کولهای
Ikari Warriors شوتر نظامی
Into the Eagles Nest نفوذ به پایگاه دشمن

Platform / Action

Racing / Driving

Buggy Boy
Enduro Racer

Puzzle / Maze

Arkanoid
Arkanoid II
Dig Dug
Head Over Heels
Frogger 93

Fighting

IK+ (International Karate Plus)

Adventure / Exploration

Impossible Mission
Inspector Gadget

Movie / TV Licensed Games

Ghostbusters
Airwolf
Inspector Gadget

Sports

Leaderboard Golf

Miscellaneous

Breakthru
Master of the Lamps

Bank 2 (MZ)

Shoot em Up

Action / Platform

Racing

Out Run

Sports

Speedball 2

Puzzle / Strategy

Nebulus
Sentinel
Super Pipeline
Park Patrol

Stealth / Adventure

Spy vs Spy
Spy vs Spy II
Saboteur

Movie / TV Licensed Games

Rocky Horror Show
Scooby-Doo
Short Circuit

Miscellaneous

Paperboy
Wizball
Zeppelin

خلاصه ترکیب بازیها

ژانر

تعداد تقریبی

Arcade / Action

Platform

Shoot em Up

Puzzle

Racing

Adventure

Sports

Fighting

Strategy

معروف ترین بازی های این کارتریج

این مجموعه در واقع تقریباً تمام ژانرهای محبوب دهه 80 را پوشش میدهد و یکی از کاملترین کارتریج های چندبازی برای Commodore 64/128 محسوب می شود..

این چهار بازی تقریباً تمام سبک های محبوب C64 را پوشش می دهند:

Ghosts n Goblins Action / Platform
Bubble Bobble Arcade / Platform / Co-op
Out Run Arcade Racing
Saboteur Stealth / Action Adventure

مجموعه Diagnostic Cartridge Plus

(Diagnostic Harness) و کارتریج عیب یاب (Diagnostic Cartridge Plus) برای Commodore 64/128

این مجموعه یکی از ابزارهای حرف های برای عیب یابی و تست کامل کامپیوترهای Commodore 64 و Commodore 128 است. این ابزار به طور خاص برای بررسی سلامت اجزای اصلی سخت افزار طراحی شده است.

اجزای اصلی:

کابل تست یا Diagnostic Harness

شامل مجموعه ای از کانکتورها و لوپ بک ها (Loop back) برای درگاه های مختلف:

درگاه کارتریج

پورت های جویاستیک

درگاه سریال (Serial/IEC)

درگاه کارتریج/کاست

درگاه کاراکترها و ویدیو

این کابل ها کمک می کنند تا تمام ورودی/خروجی ها (I/O Ports) به صورت خودکار و دقیق آزمایش شوند.

کارتریج عیب یاب (Diagnostic Cartridge Plus)

نسخه Plus دارای امکانات اضافه نسبت به نسخه استاندارد است.

این کارتریج به طور خودکار تست هایی را برای قطعات داخلی (RAM، ROM، CIA، SID، VIC-II، PLA و ...) اجرا می کند.

ویژگی ها و مزایا:

تشخیص سریع خطاهای سخت افزاری: به کمک تست خودکار حافظه، چیپ های I/O، صدا و گرافیک.

شناسایی دقیق IC های معیوب: مخصوصاً برای RAM و PLA.

آزمایش کامل تمام پورت های ورودی/خروجی از طریق هارنس.

مناسب برای تعمیرکاران حرفه ای، کلکسیونرها و کسانی که قصد بازسازی و نگهداری از C64 یا C128 دارند.

نحوه استفاده:

کارتریج عیب یاب را در اسلات کارتریج قرار دهید.

کابل Diagnostic Harness را به پورت های مربوطه متصل کنید.

سیستم را روشن کنید؛ تست ها به صورت خودکار اجرا شده و نتایج روی صفحه نمایش نشان داده می شوند.

در صورت وجود خطا، شماره یا نام بخش معیوب مشخص می شود.

این تست ها به طور سیستماتیک تمام بخش های سخت افزاری را بررسی میکنند:

1. تست حافظه (Memory Tests)

تست کامل RAM اصلی (Main RAM Test)
بررسی تمامی بانک های حافظه و شناسایی بیت های خراب.

تست حافظه رنگ (Color RAM Test)
برای تشخیص مشکل در بخش های نمایش رنگ.

تست حافظه کاراکترها (Character ROM Test)
بررسی صحیح بودن ROM مخصوص کاراکترهای گرافیکی.

2. تست چیپ های اصلی (IC Tests)

تست CIA (Complex Interface Adapter)
شامل بررسی تایمرها، پورت های I/O و کیبورد.
(C64 دارای دو چیپ CIA است هر دو تست می شوند.)

تست VIC-II
چیپ گرافیکی را از نظر سیگنال تصویر و تولید رنگ ها بررسی می کند.

تست SID
چیپ صدای SID از نظر تولید موج، کانال ها و حجم صدا تست میشود.

تست PLA (Programmable Logic Array)
صحت عملکرد PLA که یکی از قطعات حساس C64 است را می سنجد.

تست ROM کرنل (Kernal ROM Test)
بررسی CRC و عملکرد ROM سیستم عامل.

3. تست پورت ها (I/O Port Tests)

پورت جوی استیک (Joystick Ports 1 & 2)
با اتصال کابل لوپ بک هارنس بررسی میشود.

پورت سریال (IEC Serial Test)
ارتباط با درایو دیسک شبیه سازی شده یا واقعی.

کارتریج پورت (Cartridge Port Test)
صحت ارتباط با کارتریج ها را چک می کند.

کاست پورت (Datasette Test)
تست سیگنال خواندن و نوشتن روی پورت نوار کاست.

4. تست کیبورد (Keyboard Test)

بررسی تمامی کلیدها و ماتریس کیبورد با نمایش زنده وضعیت آنها.

5. تست نمایشگر (Video Tests)

رنگ ها و رزولوشن: تست تمامی رنگ های 16گانه C64.

الگوهای شطرنجی و خطوط افقی/عمودی برای بررسی خروجی ویدیو.

6. تست صدا (Audio Test)

تولید صداهای مختلف روی کانال های SID برای اطمینان از عملکرد صحیح.

7. تست تایمرها و IRQ/NMI

بررسی وقفه ها (Interrupts) و تایمرهای سخت افزاری.

نتیجه تستها:

پس از اجرای کامل، کارتریج گزارش وضعیت را با پیام OK یا BAD برای هر بخش نمایش می دهد، تا تعمیرکار بتواند قطعه معیوب را به سرعت شناسایی کند.

راهنمای نصب و استفاده

1. آماده سازی سخت افزار

کارتریج عیب یاب (Diagnostic Cartridge Plus) را در اسلات کارتریج دستگاه قرار دهید.

Diagnostic Harness شامل چند دانگل است که به پورت های زیر متصل می شوند:

جوی استیک ها

پورت سریال (IEC)

کیبورد

کاربری

پورت نوار (Data sette)

2. اتصال دیاگرام و لوپ بک ها

اتصال صحیح هر دانگل به پورت مربوطه اهمیت دارد.

لوپ بک های کنترل کیبورد و پورت های جوی استیک باید مطابق دیاگرام در تصویر باشند تا تست های I/O درست اجرا شوند.

3. روشن کردن سیستم

کامپیوتر را روشن کنید؛ کارت خود اجرا می شود و تست ها شروع خواهد شد.

در صورت صفحه سیاه، از حالت Dead Test استفاده کنید که هشدار RAMهای خراب را با رنگ مرز صفحه نشان میدهد.

تست ها و عملکردها

تست حافظه و RAM:

آزمایش RAM اصلی، RAM رنگی (Color RAM) و Character ROM برای یافتن بیت های معیوب.

تست چیپ ها:

CIA (دو چیپ)، VIC II گرافیک، SID صدا، PLA و Kernal ROM به صورت خودکار بررسی می شوند.
تست پورت ها:

بررسی اتصال پورت های جوی استیک، séries (IEC)، کارتریج و Data sette با لوپ بک هارنس.

تست کیبورد:

ماتریس کلیدها بررسی شده و وضعیت فعال/غیرفعال نمایش داده می شود.

تست ویدیو و صدا:

تست رنگ ها، خطوط تصویر، تست تولید صدا در کانال های SID و بررسی IRQ/NMI.

نمونه گزارش تست

هر بخش پس از اجرا، خروجی OK یا BAD نمایش میدهد.

رنگ های خاص روی لبه صفحه سیگنال می دهند که کدام بانک حافظه خراب است (استفاده از Dead Test).

جمع بندی جدول

مرحله

شرح استفاده

اتصال کارت و هارنس

دانگل ها را طبق دیاگرام به پورت های مختلف متصل کنید

روشن کردن سیستم

تست های عیب یابی به صورت خودکار اجرا می شوند

مشاهده خروجی ها

نتیجه با پیام OK یا BAD نمایش داده می شود

تحلیل نتایج

تشخیص قطعه خراب با توجه به بخش مورد báo خطا

استفاده از Dead Test (در مشکل نمایش)

برای تشخیص RAM خراب در صفحه سیاه

Commodore 64 / 128 Diagnostic Harness + Diagnostic Cartridge (Plus)

This is a full test harness for your C64 / 64C / SX-64* / DX-64 / 128 / 128D 128DCR/ and it works on PAL& NTSC computers

New design for easy holding

Superior quality materials: resistors 1 درصد ,Capacitor AVX, industrial pcb gol plated, edge connector real new brand

Whats in the box

Keyboard dongle for C64 (not for SX64!)

Keyboard dongle for C128/128D/128DCR

Serial Port dongle

User port dongle

Tape Port dongle

Joystick port control dongle

Diagnostic Cartridge PLUS (exclusive cartridge made by Axel81l) with reset button

This is a gold plated cartridge with gold finger beveling (check the picture)

Unlike the boards with the tin style cartridge edges, this version wont damage your cartridge port by wearing and clogging your port

DIAGNOSTIC CARTRIDGE (PLUS)

I made this new type of cartridge in order to simplify the use since the classic multiroms require many jumpers, dip switches and puzzle instructions

Whit this cartridge you just have to set the DIP SWITCH!

DELUXE+ CONFIGURATION (8 ROMS)

C-64 DIAGNOSTIC REV 586220

C-64 ROSMOLLER

64 DOCTOR KEYBOARD TEST

C-64 DIAGNOSTIC REV 586220 (PLUS)

C-64 DIAGNOSTIC REV 4.1.1

1541 DIAG TEST

SID TEST

C128/128D DIAGNOSTIC REV 785260

جمع بندی:
با وجود برخی ضعف ها در نرم افزار پایه (BASIC)، سرعت پایین درایو دیسک، و نبود استانداردهای صنعتی در طراحی برخی قسمت ها، کمودور 64 به لطف سخت افزار قدرتمند، صدای بی نظیر، گرافیک پیشرفته و قیمت رقابتی، یکی از موفق ترین رایانه های خانگی دهه ی 80 میلادی لقب گرفت.

کامپیوتر کمودور 64 کلکسیونی و بسیار نایاب است. که این مورد بسیار نادر و کمیاب است
آداپتور دستگاه کامپیوتر کمودور 64 هست این آداپتور سالم و تست شده کارکرد کمودور را تضمین می کند.

ظاهر دستگاه مشخص است و در طول زمان دارای خط و خش و زردی در دستگاه است

توجه و توجه بفرمایید

تیپ دستگاه رد سیم بر اثر زمان را دارد تنطیم هد که برنامه اش در کارتریج 12 برنامه روی دستگاه موجود است.

تیپ دستگاه کار نمی کند که حتما با یک سرویس راه اندازی می شود ولی من تیپ را با یک نوار بازی بطور رایگان بله کاملا رایگان و بدون چشم داشتی فقط بصورت دکوری و قشنگی میدم و بر روی این مجموعه قرار می دم که مبارک خریدار باشه.

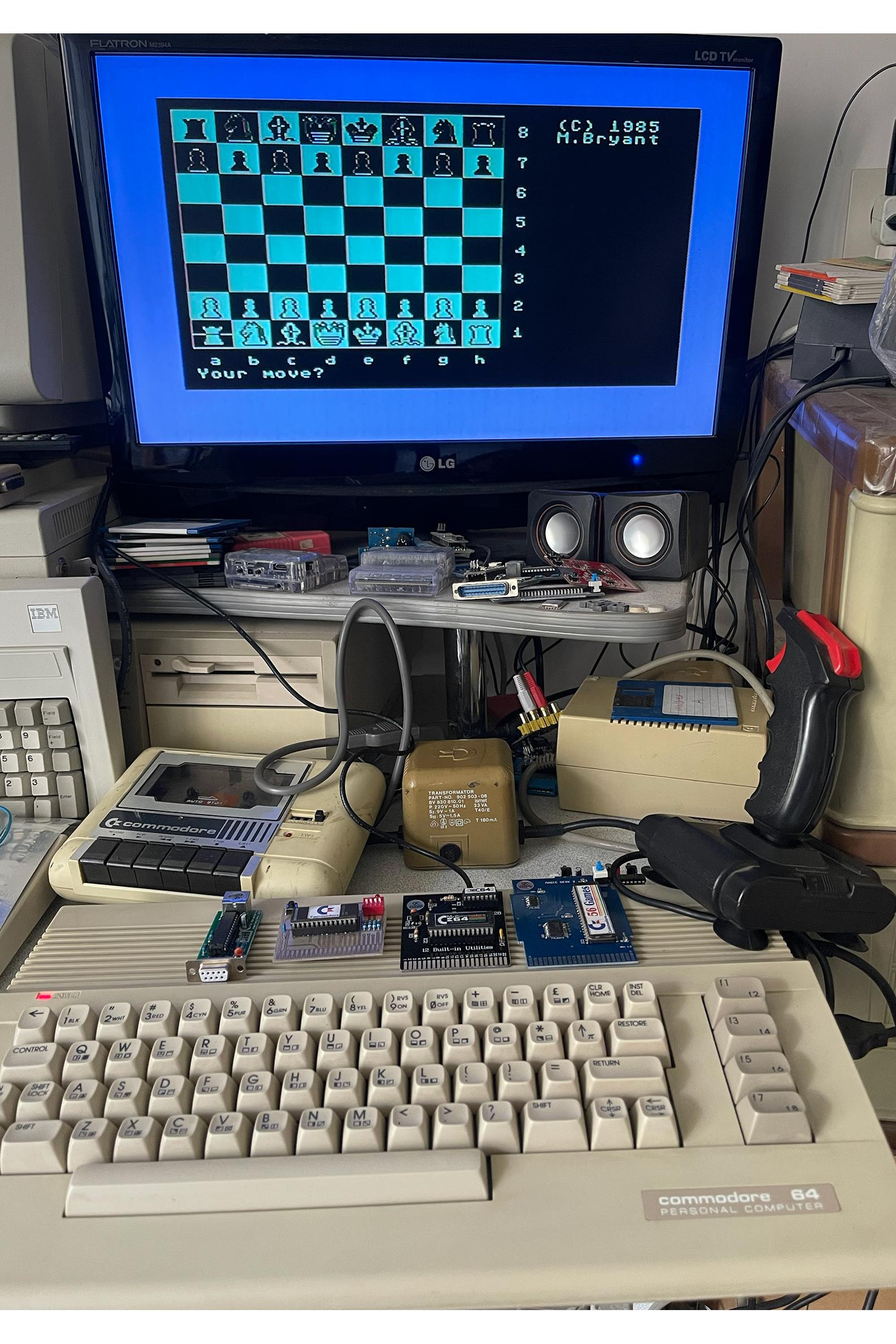

یک کابل RF برای تصویر دارد یک عدد کاست یا نوار بازی دارد یک دسته کوییک شات نیز دارد و سالم است .

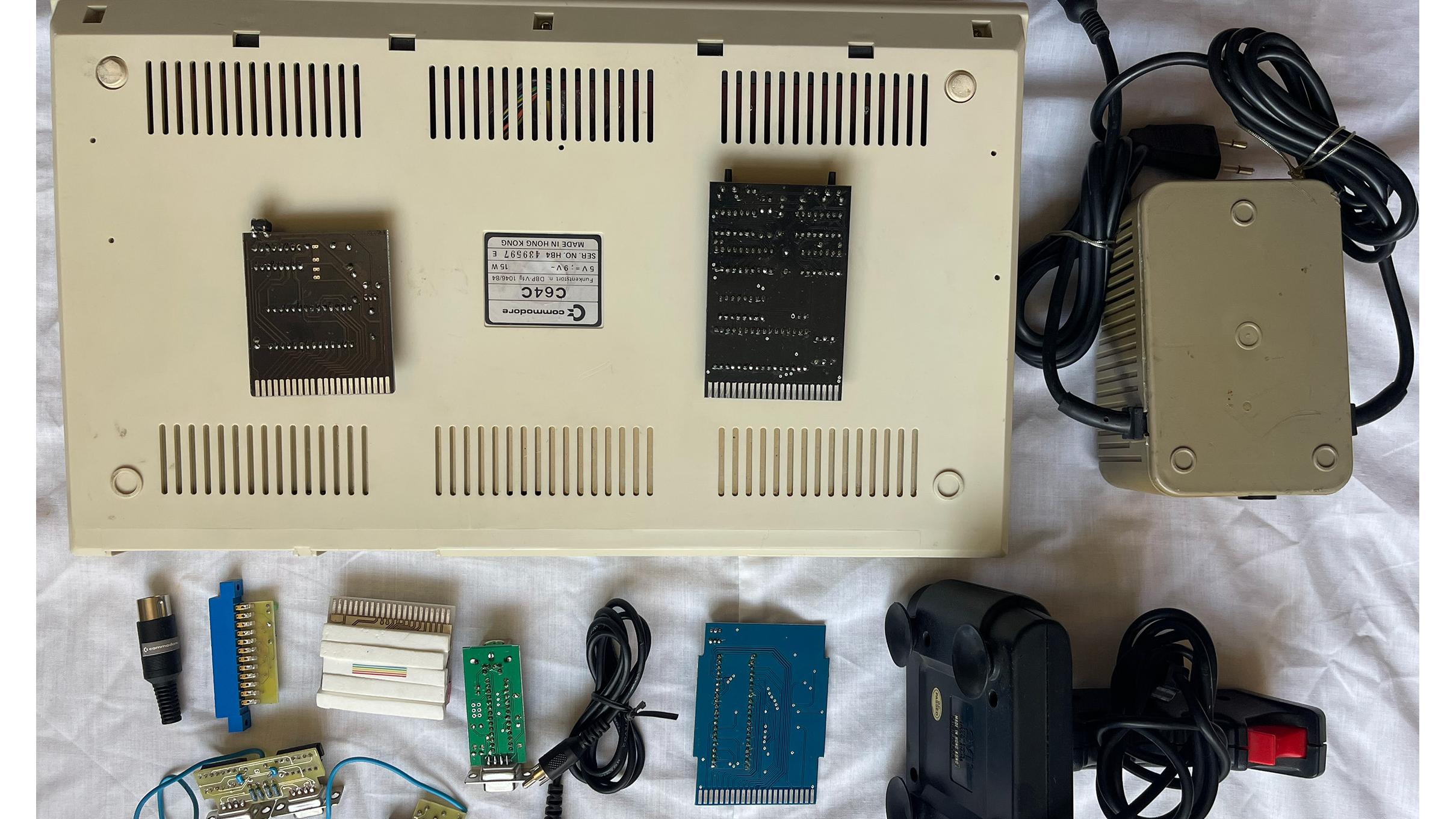

هر چه در عکس گرفته شده مشخص است به شما دوست گرامی ارایه می گردد

این کالا یک وسیله الکترونیکی حساس است و .

قبل از ارسال فیلم کارکرد و سلامت دستگاه برداشته و به نام خریدار ذخیره و سپس ارسال خواهد شد.

فروشنده

فروشگاه زیگ

عملکردخوب

نظرات خریداراندر 142 فروش موفق

129

راضی

قابل قبول

ناراضی

فروشگاه فروشنده
