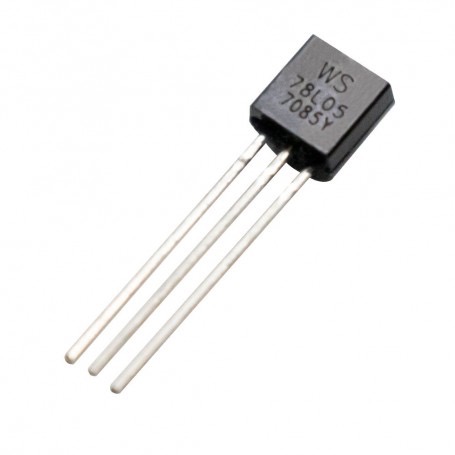

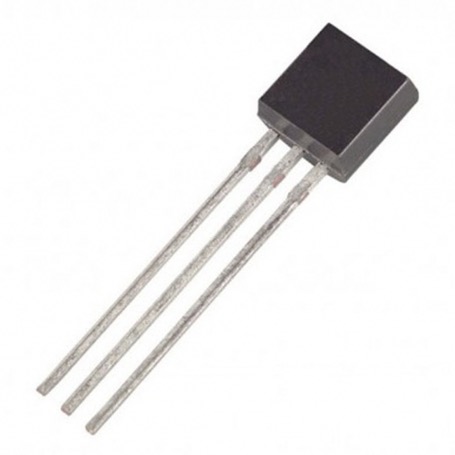

5 عدد رگولاتور خطی 5 ولت WS78L05 پکیج TO-92

رگولاتور WS78L05 یک تثبیتکننده ولتاژ مثبت 5 ولت از نوع خطی سهپایه است که برای کاربردهای عمومی تغذیه در مدارات الکترونیکی طراحی شده است. این قطعه برای رگولاسیون محلی روی برد بسیار مناسب بوده و به حذف نویز و مشکلات توزیع ولتاژ در سیستمهای دارای رگولاتور مرکزی کمک میکند. ساختار داخلی آن شامل محدودکننده جریان و مدار قطع حرارتی است که در شرایط اضافهبار یا افزایش دما، عملکرد ایمن مدار را تضمین میکند و عملاً آن را در برابر اتصال کوتاه مقاوم میسازد.این رگولاتور میتواند در صورت استفاده همراه با ترانزیستور عبوری (Power Pass Element) برای ساخت منابع تغذیه با جریان بالاتر نیز بهکار رود. در کاربردهای کممصرف، بدون نیاز به قطعات جانبی خارجی عمل میکند و جایگزین بسیار بهتری نسبت به ترکیب دیود زنر و مقاومت محسوب میشود، زیرا امپدانس خروجی پایینتر و جریان بایاس کمتری ارائه میدهد.

توجه: این رگولاتور دارای ترکیب پایه های متفاوتی است و به عکس پایه ها قبل از خرید توجه شود.

مشخصات

• نوع رگولاتور: خطی مثبت
• ولتاژ خروجی: 5V
• حداکثر جریان خروجی: تا 100mA
• جریان خروجی نامی پیشنهادی: تا 50mA
• تعداد پایه: 3
• پکیج: TO-92 پلاستیکی
• نیاز به قطعات جانبی: ندارد
• حفاظت اتصال کوتاه: دارد
• حفاظت حرارتی: دارد
• نوع نصب: Through Hole

کاربردهای رایج

این رگولاتور برای تأمین ولتاژ پایدار 5 ولت در مدارات دیجیتال و آنالوگ کممصرف استفاده میشود. در پروژههایی که منبع تغذیه اصلی نوسان دارد یا نویز بالاست، استفاده از این قطعه باعث ایجاد یک ریل 5V تمیز و پایدار برای میکروکنترلرها و ماژولهای حساس میشود.

• تغذیه میکروکنترلرها و بردهای توسعه
• تثبیت ولتاژ سنسورها و ماژولهای 5V
• مدارات منطقی TTL و CMOS
• پروژههای DIY و آموزشی
• مدارات آنالوگ حساس به نویز
• منابع تغذیه کوچک رومیزی
• استفاده به همراه ترانزیستور عبوری برای جریان بالاتر
• جایگزین دیود زنر در طراحیهای دقیق
