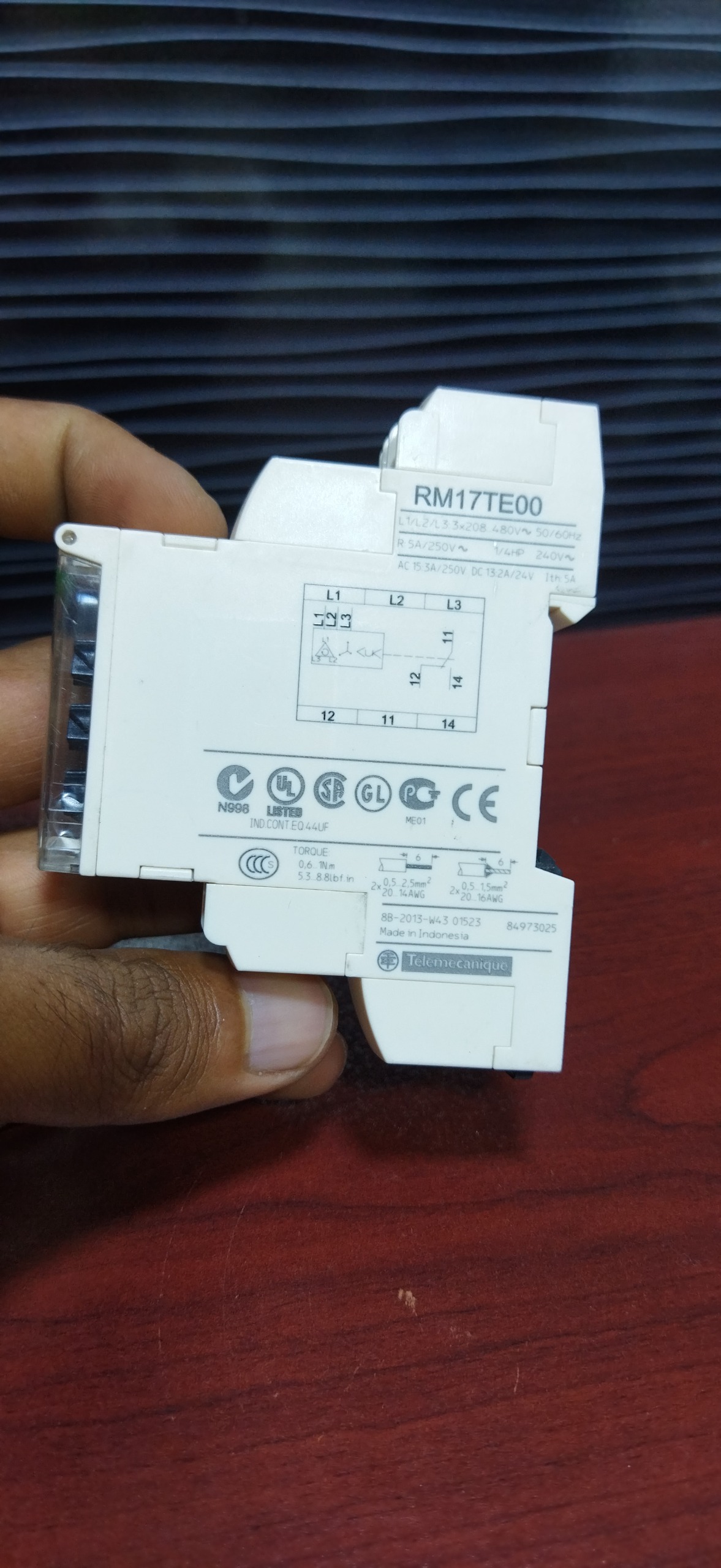

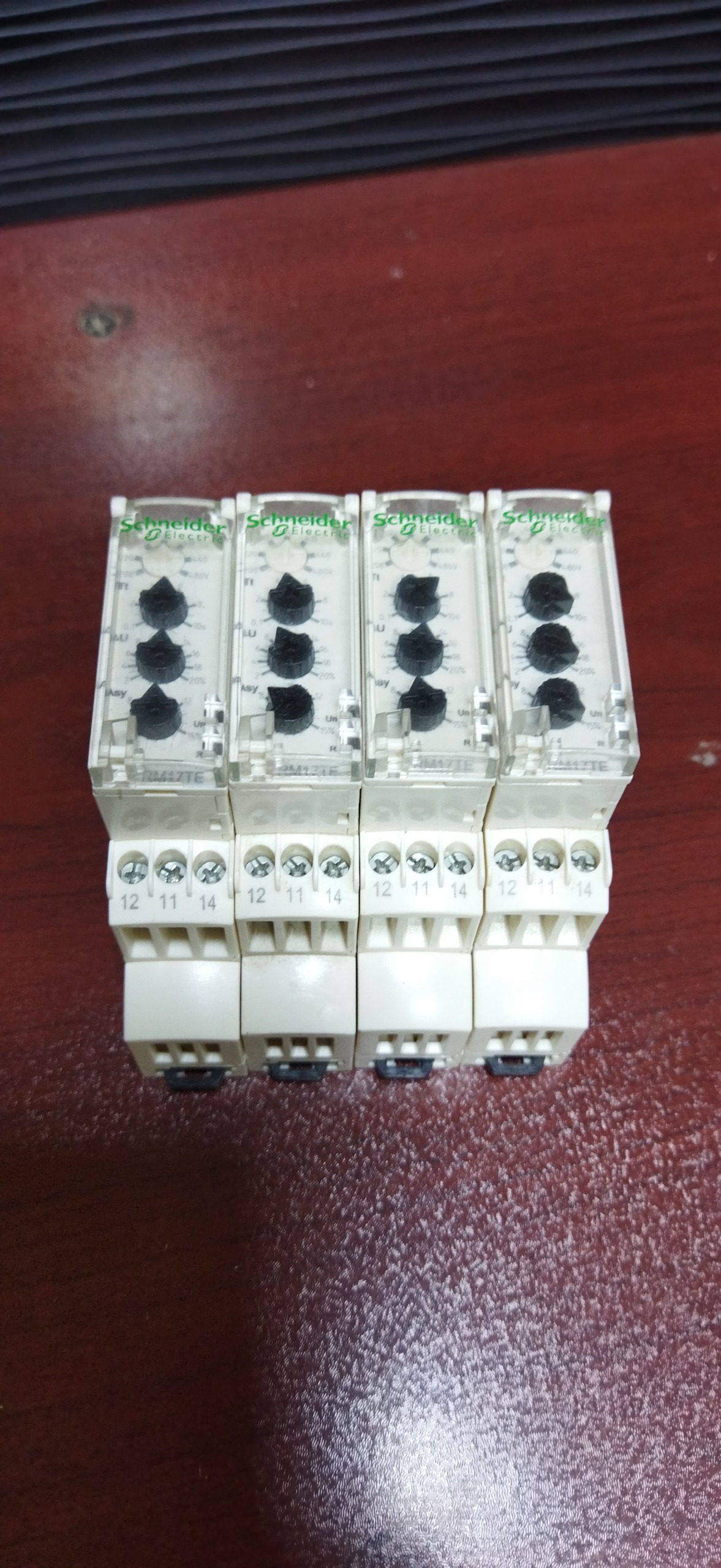

کنترل فاز اشنایدر مدل RM17TE00

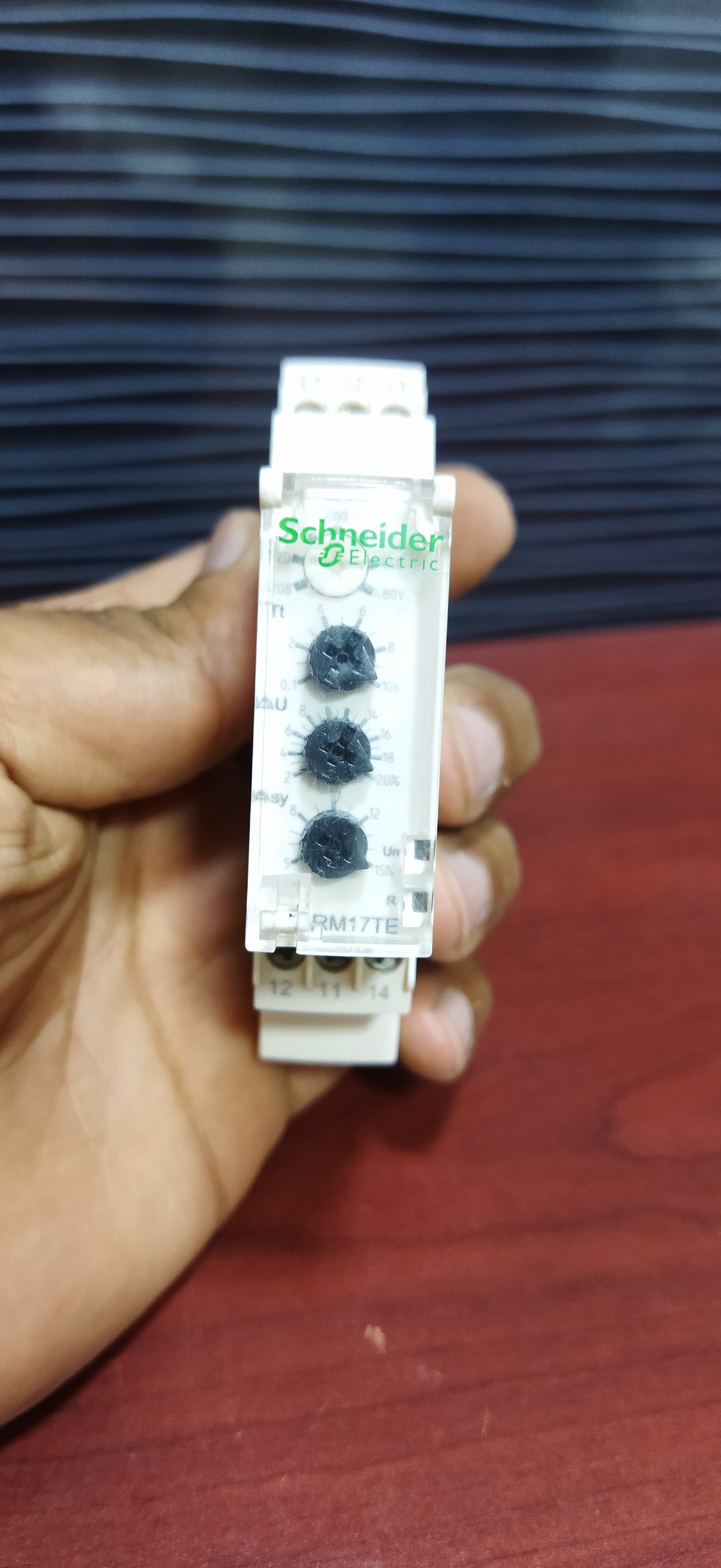

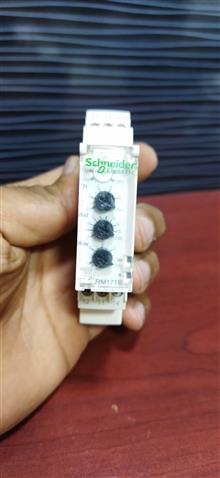

معرفی کنترل فاز RM17TE00 اشنایدر

کنترل فاز اشنایدر RM17TE00 یک رله کنترل چندکاره سه فاز از خانواده کنترل رله های هارمونیک است که به صورت هم زمان توالی فاز، قطع فاز، عدم تقارن (نامتقارنی بین فازها) و همچنین کم ولتاژ و بیش ولتاژ را در حالت پنجره ای (Window Mode) پایش میکند. این محصول بدون دکمه تست (Without Test Button) طراحی شده و کنتاکت خروجی آن از نوع یک کنتاکت تبدیل (1 C/O) است؛ ساختاری که آن را برای حفاظت تابلوهای فرمان موتور های سه فاز، پمپ ها، کمپرسورها و خطوط تولید صنعتی بسیار مناسب میکند.یکی از ویژگی های مهم کنترل فاز RM17TE00 خودتغذیه بودن (Self-powered) آن است؛ یعنی این رله نیازی به منبع تغذیه جداگانه ندارد و مستقیماً از همان ولتاژ سه فاز ورودی که قرار است پایش کند تغذیه می شود. محدوده ولتاژ مدار کنترل (Uc) این محصول 208 تا 480 ولت AC و محدوده تحمل ولتاژ تغذیه آن 183 تا 528 ولت AC با فرکانس 50/60 هرتز ±10 درصد است. مصرف توان آن نیز در حدود 0 تا 22 ولت آمپر در 400 ولت AC و فرکانس 50 هرتز اندازه گیری شده است. اندازه گیری ولتاژ در کنترل فاز اشنایدر RM17TE00 با چرخه اندازهگیری 150 میلیثانیه و به صورت True RMS انجام می شود که دقت تشخیص خطا را در شبکه های دارای هارمونیک نیز تضمین می کند.

از نظر تنظیمات حفاظتی، کنترل فاز امکان تنظیم آستانه کم ولتاژ و بیش ولتاژ را در بازه 2 تا 20 درصد ولتاژ نامی انتخابی فراهم می کند (به طور مثال در رنج 220 ولت بین 2 تا 17 درصد و در رنج 480 ولت بین 2+ تا 10+ درصد قابل تنظیم است)، با هیسترزیس ثابت 2 درصد. آستانه تشخیص عدم تقارن نیز بین 5 تا 15 درصد ولتاژ نامی قابل تنظیم است. تأخیر زمانی عملکرد رله در بروز خطا (Tt) از 0.1 تا 10 ثانیه با دقت ±10 درصد مقدار کامل تنظیم پذیر است، در حالی که زمان پاسخ واقعی رله در لحظه بروز خطا کمتر از 200 میلی ثانیه و زمان ریست آن 1500 میلی ثانیه گزارش شده است.خروجی این محصول یک کنتاکت تبدیل با جریان نامی 5 آمپر، حداکثر ولتاژ سوئیچینگ 250 ولت AC و ظرفیت سوئیچینگ 1250 ولت آمپر است که برای دسته بندی های استفاده AC-12، AC-13، AC-14 و AC-15 طبق استاندارد IEC 60947-5-1 رتبه بندی شده است یعنی میتواند به طور مستقیم بوبین کنتاکتور، شیر برقی یا ورودی PLC را کنترل کند. دوام الکتریکی این رله 100,000 سیکل و دوام مکانیکی آن 30,000,000 سیکل است که در کنار MTTFd معادل 502.2 سال، نشان از قابلیت اطمینان بالای آن در کاربردهای صنعتی پرتکرار دارد.

از منظر اقتصادی، این تجهیز یک گزینه رله کنترل فاز اقتصادی در میان محصولات خانواده هارمونیک به شمار می رو از؛ چرا که با حذف دکمه تست و سادگی در پنل تنظیمات، هزینه تمام شده را کاهش داده اما همچنان تمام عملکردهای حفاظتی کلیدی (توالی فاز، قطع فاز، عدم تقارن، کم/بیشولتاژ) را در یک بدنه پلی کربنات با عرض تنها 17.5 میلیمتر و قابلیت نصب روی ریل DIN 35 میلیمتری ارائه می دهد. درجه حفاظت IP20 ترمینال ها و IP30 بدنه، محدوده دمای کاری 20 تا 50+ درجه سانتیگراد و مقاومت ارتعاشی این رله را به انتخابی مقرون به صرفه برای تابلوسازان و پروژه های اتوماسیون صنعتی با بودجه محدود تبدیل کرده است.
